A Correção Atmosférica: é o procedimento que tira o efeito de dispersão da energia eletromagnética nas partículas de água suspensas na atmosfera, possibilitando que os alvos invariáveis, temporalmente, sejam interpretados da mesma forma. O processo aqui empregado será o ? Dark Subtract - subtração de pixel escuro
Tipologia: Notas de estudo
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!

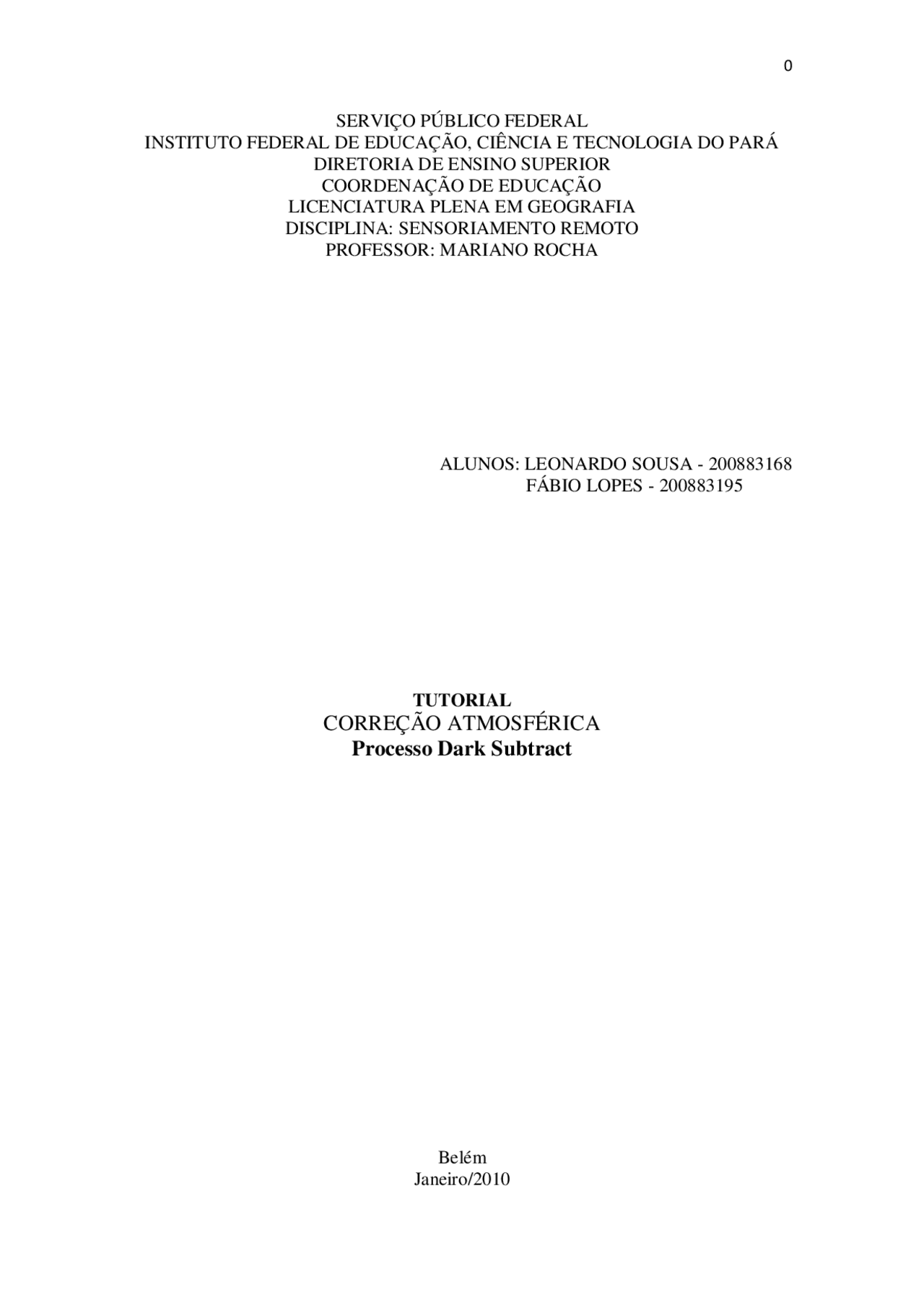

Belém Janeiro/
2. Processo de Correção Atmosférica. A Correção Atmosférica: é o procedimento que tira o efeito de dispersão da energia eletromagnética nas partículas de água suspensas na atmosfera, possibilitando que os alvos invariáveis, temporalmente, sejam interpretados da mesma forma. O processo aqui empregado será o – Dark Subtract - subtração de pixel escuro. 3. Processo correção atmosférica - Dark Subtract.
Para dar início ao processo, abra sua imagem recortada e vá ao menu Basic Tools > Statistics > Compute Statistics. Na caixa de input selecione sua imagem e dê OK.
Figura 3 : Barra de menu de trabalho ENVI 4.3.
Figura 1 : Escolha do processo de correção atmosférica. Figura 2 : Iniciando processo Compute Statístics.
Na caixa de parâmetros estatísticos marque os Box Basic Stats / Histograms / Covariance o restante deixe e modo default e dê Ok. Aguarde o processamento...
Ao fim do processamento será apresentada a caixa de resultados estatísticos (figura 5), nela, vá ao botão Clear Plot , para fazer a limpeza do resultado da estatística. Em seguida selecione o botão Select Plot e selecione o histograma da Banda 1.
Figura 4 : Aguardando Processo Computing Statístics
Figura 3 : Caixa de parâmetros Statístics
Figura 5 : Apresentação do resultado estatístico. Figura 6 : Apresentação do resultado estatístico.
Na caixa de parâmetros da subtração do pixel escuro marque o User Value e em Edit select Item coloque os dados extraídos dos histogramas das imagens; Dê um local e um nome de saída em Choose e OK para rodar o processo, (figura 10).
4. Finalização do Processo. Selecione as suas imagens e mande exibi-las em Displays diferentes, vá ao menu dos displays em Enhance > Interactive Stratching e visualize o histograma das bandas 1,2 e 3 perceber a diferença. Veja como ficou, (figura 12).
Figura 11 : Aguardando Processo Dark Subtraction.
Figura 10 : Edição dos valores do pixel das Bandas.
BRUTA (^) ATM
Figura 12 : Imagem bruta em composição R-Banda 3, G-Banda 2 e B-Banda 1. Figura composição R^12 :^ Imagem-Banda 3, G^ com-Banda 2 e B^ correção^ - atmpsféricaBanda 1.^ em
5. Sites visitados. http://www.cbpf.br/cat/pdsi/pdf/ProcessamentoImagens.PDF http://www.dcc.unicamp.br/~cpg/material-didatico/mo815/9802/curso/node14.html http://www.ee.furg.br/~silviacb/DIP/Conceitos_Basicos.html http://www.geotecnologias.wordpress.com/ http://www.geoeasy.com.br/blog/?tag=processamento-digital-de-imagens http://www.paginas.ucpel.tche.br/~vbastos/pi.htm 6. Agradecimento. Agradecemos ao professor Mariano Rocha que empregou método de ensino que superaram a simples transmissão de informação e que se se assentou em alternativas que mobilizaram nosso intelecto, fazendo com que as perguntas fossem nossa inspiração e não apenas resposta.
