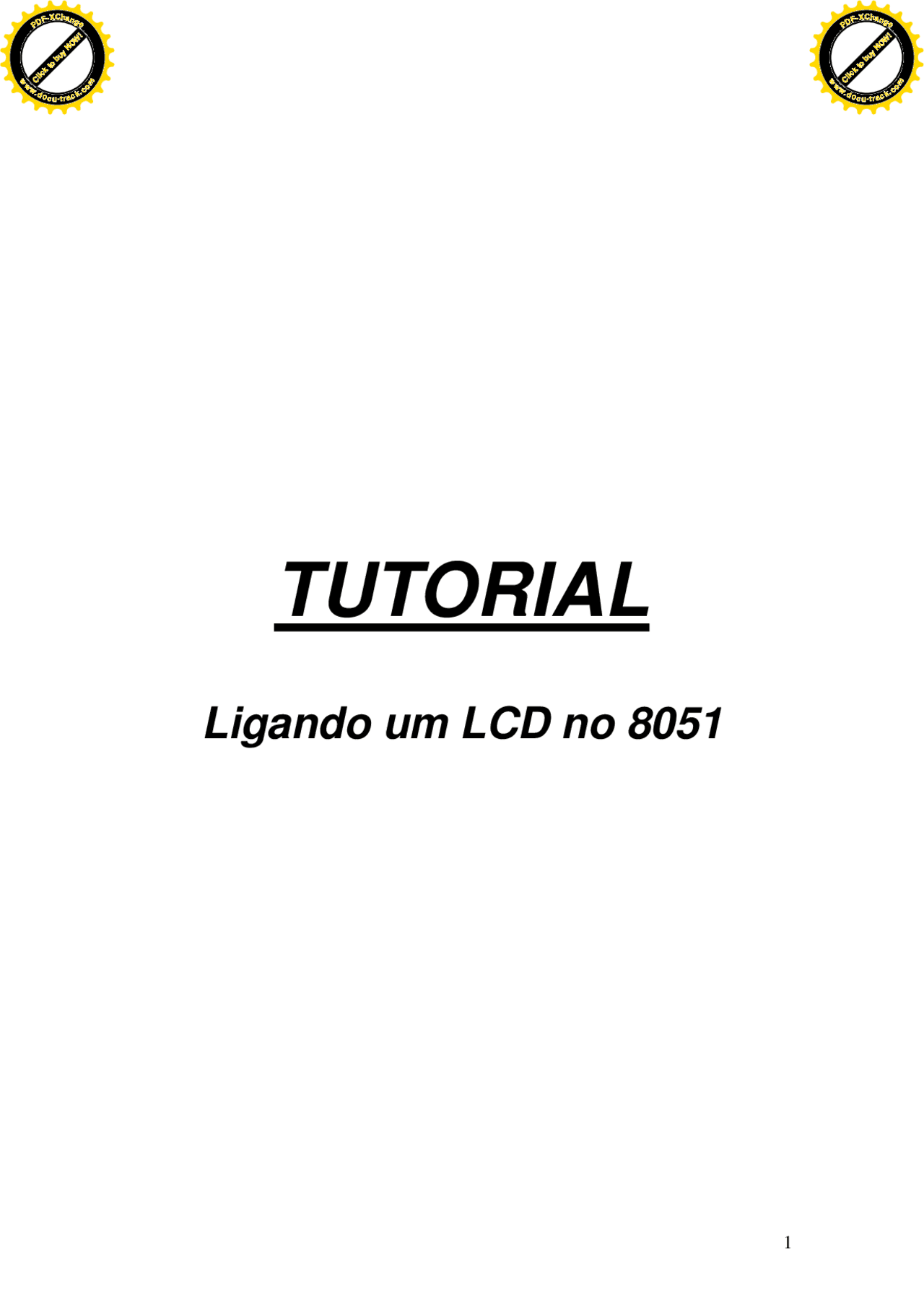

TUTORIAL

Ligando um LCD no 8051

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Índice

Índice............................................................................................................................ 2

Introdução................................................................................................................. 3

Material Necessário................................................................................................... 4

Para fazer esse tutorial, você precisará dos seguintes componentes:....................... 4

Montagem................................................................................................................. 6

Montagem do Hardware ........................................................................................ 7

Montagem do Software ....................................................................................... 21

Código Completo .................................................................................................... 35

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Material Necessário

Para fazer esse tutorial, você precisará dos seguintes componentes:

Tabela de componentes necessários para a montagem do tutorial. Informações retiradas do site

http://www.SoldaFria.com.br em 04/07/2008. Os preços podem variar e são de total

responsabilidade do site mencionado.

Display LCD 16x2 Led Lateral P/ Back Fundo Verde 1

R$16,

Trimpot Multivoltas 3296W 10K 1

R$1,

Led Verde 8mm

R$0,

Resistor de 220R Carbono 5% 1/4W 1

R$0,

Resistor de 8K2 Carbono 5% 1/4W 1

R$0,

Capacitor Eletrolítico 10uF x 25V 1

R$0,

Cristal 12Mhz 1

R$0,

Capacitor Disco Cerâmico 33pF x 50V 2

R$0,

Chave Tactil de 7mm 1

R$0,

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Resistor de 100R Carbono 5% 1/4W 1

R$0,

Circuito Integrado Microcontrolador AT89S

R$7,

Soquete 40 Pinos Estampado 1

R$0,

Protoboard S/ Base BB-01 (840 Pontos)

R$14,

Sub-Total: R$41,

Você pode encontrar todos esses componentes facilmente na Santa Ifigênia, na loja

Mult Comercial (http://www.multcomercial.com.br/), ou ainda no site Solda Fria

(http://soldafria.com.br/loja/).

Você também vai precisar dos seguintes datasheets:

x KS0066U – Driver de matriz de pontos e controlador de LCD;

http://www.alldatasheet.com/datasheet-

pdf/pdf/37317/SAMSUNG/KS0066U.html

x AT89S52 – Micro controlador de 8 bits;

http://www.alldatasheet.com/datasheet-pdf/pdf/82390/ATMEL/AT89S52.html

x WinStar - WH

http://www.alldatasheet.com/datasheet-pdf/pdf/89421/ETC/WH1602.html

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Montagem do Hardware

Para fazer esses laboratórios eu prefiro usar uma protoboard, pois dá muito trabalho

fabricar uma placa de cobre e soldar tudo somente para fazer uma experiência. Então

acho que o melhor é cortar vários cabinhos de cobre duro – ou soldar a ponta dos que

são de feixe de fios – e fazer as ligações na protoboard.

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Primeiro solde os cabinhos nos conectores do LCD, conforme figura abaixo.

Figura 1 – Solde os cabinhos na placa do LCD.

Nota:

Este modelo de LCD WinStar WH1602A possui 18 terminais, dispostos da seguinte

maneira:

o Onde:

ƒ 1: VCC (+5V)

ƒ 2: GND (Terra 0V)

ƒ 3: Controle de intensidade do display

ƒ 4: RS (Controla o tipo de comunicação: 0 para comandos e 1 para

dados);

ƒ 5: RW (Controla o tipo de ação: 0 para escrita e 1 para leitura de

dados);

ƒ 6: EN (Controle de envio: 0 para limpar status e 1 para executar o

comando);

ƒ 7 até 14: Bus de dados com largura de 8 bits.

ƒ 15: Anodo (+) do LED de iluminação de fundo;

ƒ 16: Catodo (-) do LED de iluminação de fundo;

ƒ A: Anodo (+) do LED de iluminação de fundo;

ƒ K: Catodo (-) do LED de iluminação de fundo;

o Repare que a função dos pinos 15 e 16 e do A e K é a mesma, ou seja,

ligar a luz de fundo do LCD.

A

K

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Organize os fios do LCD e conecte-os na porta P2 do MC, conforme figura abaixo. E

também ligue os outros fios nos furos logo abaixo do MC, pois mais para frente vamos

jumpea-los na própria protoboard.

Figura 4 – Conexão dos fios do LCD na porta 2 do MC e nas vias do protoboard.

Nota:

x Para conectar o LCD, ligue os fios correspondentes aos conectores 7 até 14 na

porta 2 do MC; Ou seja:

o Fio do conector 7 do LCD no pino 1 da porta 2 do MC (P2.0);

o Fio do conector 8 do LCD no pino 2 da porta 2 do MC (P2.1);

o Fio do conector 9 do LCD no pino 3 da porta 2 do MC (P2.2);

o Fio do conector 10 do LCD no pino 4 da porta 2 do MC (P2.3);

o Fio do conector 11 do LCD no pino 5 da porta 2 do MC (P2.4);

o Fio do conector 12 do LCD no pino 6 da porta 2 do MC (P2.5);

o Fio do conector 13 do LCD no pino 7 da porta 2 do MC (P2.6);

o Fio do conector 14 do LCD no pino 8 da porta 2 do MC (P2.7);

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Agora faça os jumpers dos fios de controle do LCD.

Figura 5 – Ligação da energia no LCD. (Em detalhe: fios ligados errados)

Nota:

Muita atenção na hora da montagem. Veja que eu montei errados os cabinhos de

alimentação do pino 15 e 16 do LCD (que são responsáveis pela luz de fundo) e

coloquei o sistema em curto. A sorte é que foi logo na entrada de energia e a fonte que

eu estou usando é boa, de computador. Agüentou. Mesmo assim derreteu os fios e um

pouco da protoboard.

x Para energizar o LCD ligue os terminais assim:

o Fio do conector 1 do LCD no GND;

o Fio do conector 2 do LCD no VCC;

o Fio do conector 15 do LCD no VCC;

o Fio do conector 16 do LCD no GND;

x Para o controle de intensidade do LCD, faça a seguinte ligação:

o Fio do conector 3 do LCD em uma das pernas laterais do resistor

variável e a perna central do resistor, ligue no terra;

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Voltando ao resitor de 8k2 que colocamos na primeira etapa do tutorial, ligue uma das

pontas desse resistor no GND e a outra ponta, no negativo do capacitor eletrolítico de

10uF. Ligue o positivo do capacitor eletrolítico no VCC. Com isso estamos montando o

circuito de reset. Para finalizar, ligue o pino 9 do MC também no negativo do capacitor.

Figura 7 – Montagem do circuito de reset.

Nota:

Agora repare na foto, um fio verde rente a placa da protoboard conectado também no

negativo do capacitor. Esse fio vai até o outro lado para a conexão do botão de reset.

Veja a próxima foto.

Fio verde

do botão

de reset.

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Monte a chave táctil no final do fio verde. No terminal oposto da chave, ligue o resitor

de 100 ohms e a outra ponta do resistor, ligue no VCC.

Figura 8 – Montagem do circuito de reset (parte 2).

Nota:

Para saber quais são os contatos que formam o interruptor em uma chave táctil de 4

patas, utilize um multímetro em modo de aferição de resistência. Vá testando as patas e

apertando o botão para saber se dá contato.

Fio verde

que vem do

circuito de

reset.

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Conecte o cristal nas patas 18 e 19 do MC. Conecte também os capacitores de 33pF em

cada perna do cristal e o outro lado no GND.

Figura 10 – Montagem do cristal.

Nota:

Não convém colocar o cristal muito longe do MC. Ele serve como fonte estabilizadora

do oscilador interno do controlador. Quanto menos interferência externa houver nesse

circuito, melhor. Diminuindo a distância, ajuda em muito a diminuir ruídos.

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Para terminar a parte de hardware, ligue o DB9 fêmea no circuito de gravação do MC.

Figura 11 – Conector do circuito de gravação do MC.

Nota:

Se você não conhece essa parte, não se preocupe, constará no primeiro tutorial da série

Conecte o cabo de dados com o PC.

Figura 12 – Conectando o cabo com o PC.

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

A montagem final deve ficar como a da foto abaixo.

Figura 14 – Aparência final da montagem.

O resultado final da execução do programa é o aparecimento da frase “Hello World” na

tela do LCD.

Figura 15 – Resultado final do tutorial.

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu - tra

c

k

.

c

o

m

Click to buy NOW!

P

D

F

• n g

e

w

w

w

. d

o cu-tra

c

k

.

c

o

m

Esquema de Ligação dos Componentes

Figura 16 – Esquema de ligação dos componentes.

Nota:

Comentários sobre as ligações:

x Não se esqueça de colocar o EA\ em “Alto”, senão o programa interno do MC

não rodará;

x Repare que no esquema acima, a ligação da luz de fundo é feita pelos conectores

da lateral direita do LCD, mas na protoboard fizemos a ligação pelos conectores

15 e 16. Ambos conectores tem a mesma funcionalidade;

x Deixe o trimpot com mais ou menos 7k ohms, depois que o circuito funcionar,

faça o ajuste fino com uma pequena chave de fenda.

Agora acompanhe a parte de criação do programa que fará escrever a frase “Hello

World” na tela do LCD.
