INPE / DPI - http://www.dpi.inpe.br/spring - [email protected] 1

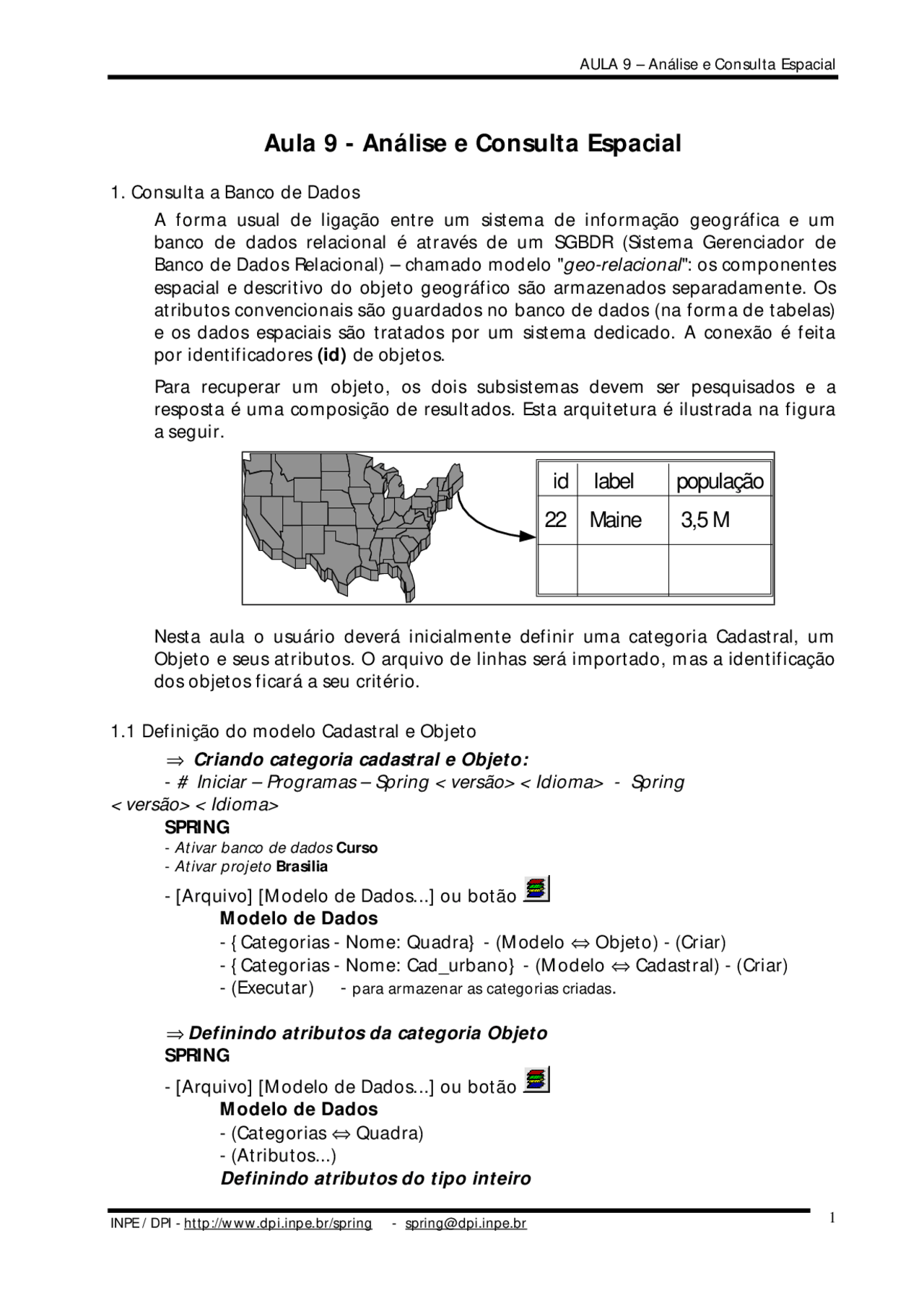

Aula 9 - Análise e Consulta Espacial
- Consulta a Banco de Dados
A forma usual de ligação entre um sistema de informação geográfica e um banco de dados relacional é através de um SGBDR (Sistema Gerenciador de Banco de Dados Relacional) – chamado modelo " geo-relacional ": os componentes espacial e descritivo do objeto geográfico são armazenados separadamente. Os atributos convencionais são guardados no banco de dados (na forma de tabelas) e os dados espaciais são tratados por um sistema dedicado. A conexão é feita por identificadores (id) de objetos. Para recuperar um objeto, os dois subsistemas devem ser pesquisados e a resposta é uma composição de resultados. Esta arquitetura é ilustrada na figura a seguir.
id label população
22 Maine 3,5 M
Nesta aula o usuário deverá inicialmente definir uma categoria Cadastral, um Objeto e seus atributos. O arquivo de linhas será importado, mas a identificação dos objetos ficará a seu critério.
1.1 Definição do modelo Cadastral e Objeto
⇒ Criando categoria cadastral e Objeto:
- # Iniciar – Programas – Spring <versão> - Spring <versão> SPRING
- Ativar banco de dados Curso
- Ativar projeto Brasilia
- [Arquivo] [Modelo de Dados...] ou botão Modelo de Dados
- {Categorias - Nome: Quadra} - (Modelo ⇔ Objeto) - (Criar)
- {Categorias - Nome: Cad_urbano} - (Modelo ⇔ Cadastral) - (Criar)
- (Executar) - para armazenar as categorias criadas.
⇒ Definindo atributos da categoria Objeto SPRING
- [Arquivo] [Modelo de Dados...] ou botão Modelo de Dados
- (Categorias ⇔ Quadra)
- (Atributos...) Definindo atributos do tipo inteiro
[email protected] 2
Atributos de Categoria
- {Nome: Populac} – Obs.: Máximo de 8 caracteres
- (Tipo ⇔ Inteiro)
- (Inserir)
- {Nome: Escolas}
- (Tipo ⇔ Inteiro)
- (Inserir) Definindo atributos do tipo Texto
- {Nome: Tipo}
- (Tipo ⇔ Texto)
- (Tamanho: 20) Definindo atributos do tipo Real
- {Nome: Renda}
- (Tipo ⇔ Real)
- (Inserir)
- (Executar), (Fechar)
Encerrando definição de atributos da categoria Objeto Modelo de Dados
1.2 Elaboração do mapa cadastral e identificação de objetos
⇒ Importando dados cadastrais: SPRING
- [Arquivo][Importar...] Importação
- (Diretório...: C:\Tutor_10aulas\Dados)
- (Formato | ASCII-SPRING : Quadras.L2D)
- (Entidade ⇔ Linha com topologia), (Unid. ⇔ m), {Escala : 25000}
- Projeção e Retângulo Envolvente - Não necessários, assume do projeto ativo.
- Projeto - Não é necessário, assume do projeto ativo.
- (Categoria...) Lista de Categorias
- (Categorias: Cad_urbano) nome da categoria criada acima.
- (Executar) Importação
- {PI: Mapa_quadras} nome do PI a ser criado.
- (Executar)
- (Fechar)
⇒ Editando Atributos do Objeto: Painel de Controle
- (Categorias | Cad_urbano)
- (Planos de Informação | Mapa_quadras)
- (Linhas)
[email protected] 4
Editando os atributos do objeto SPRING
- [Editar][Objeto...] Editar Objetos
- (Classes de Objeto | Quadra)
- (Modo Seleção ⇔ Tela)
- Selecionar objeto no plano visualizado
⇒ Editando os atributos do objeto Editar Objetos
- (Atributos...) Atributos
- (Atributos | Populac)
- {Valor: 500}
- (Atributos | Escolas)
- {Valor: 2}
- (Atributos | Tipo)
- {Valor: Residencial} ou Industrial, ou Hoteleiro, ou Lazer
- (Atributos | Renda)
- {Valor: 2476.5l}
- (Executar)
- Repetir os dois itens acima para os outros objetos
INPE / DPI - http://www.dpi.inpe.br/spring - [email protected] 5
1.3 Consulta sobre os objetos editados.
As funções de consultas sobre um mapa de objetos iniciam-se com uma seleção no “Painel de Controle”, passando pela criação de uma Coleção de Objetos e Controle de Visualização. A partir do Controle de Visualização o usuário terá acesso aos módulos de Consulta, Consulta Espacial, Agrupamento e Tabela. Com os objetos na Tela de Visualização o usuário pode consultar o módulo Atributos/Foto/URL e através do módulo Tabela pode-se salvar o conteúdo da mesma, gerar outras coleções ou planos temáticos. A figura abaixo mostra o relacionamento entre esses módulos, assim como os possíveis caminhos que o usuário pode seguir ao realizar uma consulta sobre seus objetos.
PAINEL DE CONTROLE
COLEÇÃO DE OBJETOS
VIZUALIZAÇÃO DE OBJETOS
Display no Monitor
Exportar Tabela
CONSULTA AGRUPAMENTO (^) ESPACIAL CONSULTA (por atributos)
TABELA ( todos objetos)
TABELA (do objeto)
URLs Imagens Documentos
Gerar Coleção da Tabela
Gerar PI Temático
A figura acima mostra que existe uma dependência e uma seqüência a ser seguida entre os módulos de consulta (veja exemplos de consulta no final deste capítulo). A seguir descreve-se como o usuário deve proceder na utilização de cada um destes módulos:
- No “Painel de Controle” o usuário deve definir quais serão os PI’s a serem apresentados na área de desenho e especialmente ativar o PI cadastral ou redes a ser consultado;
INPE / DPI - http://www.dpi.inpe.br/spring - [email protected] 7
textos, gerar coleções dos objetos apresentados ou ainda um PI temático dos objetos listados na tabela.
⇒ Consultando mapa de objetos do modelo cadastral:
- # Iniciar – Programas – Spring <versão> - Spring <versão> SPRING
- Ativar banco de dados DF
- Ativar projeto Brasilia Painel de Controle
- (Categorias | Cad_urbano)
- (Planos de Informação | Mapa_quadras)
- (Linhas), (Objetos)
- [Executar] [Desenhar] ou botão no menu principal.
- (Consultar...) Geração e Seleção de Coleção
- (Categorias de Objeto | Quadras)
- (Coleções | TUDO)
- (Aplicar) – as janelas Visualização de Objetos e Tabela são apresentadas.
⇒ Consultando o módulo Tabela com o mapa Mapa_Distrital: Tabela
- Tabela de Atributos X Tela:
- Selecione um objeto na TABELA de atributos, pressionando BE (botão esquerdo) na primeira coluna da linha desejada. O objeto será automaticamente realçado, na cor corrente (cor apresentada no canto superior esquerdo da tabela), na Tela de visualização.
- Selecione vários objetos consecutivos na TABELA de atributos, clicando e arrastando com BE na primeira coluna dos objetos desejados. Os objetos serão automaticamente realçados, na cor corrente atual.
- Tela X Tabela de Atributos:
- Selecione um objeto, neste caso um polígono, na Tela de visualização pressionando BE sobre o mesmo. O objeto correspondente será destacado na tabela de atributos com a cor corrente.
Veja a seguir alguns recursos sobre as colunas da tabela
⇒ Alterando a cor para seleção de linhas:
- Pressione BD (botão direito) sobre a cor corrente, no canto superior esquerdo da tabela.
- Selecione a cor desejada.
- Selecione outros objetos que desejar.
⇒ Desmarcando TODAS as linhas selecionadas na tabela:
[email protected] 8
- Pressione BD sobre a primeira coluna da linha.
- Selecione no menu Remover , a opção: [ Todas]
⇒ Desmarcando o conjunto de linhas selecionadas com a cor corrente
- Pressione BD sobre a primeira coluna da linha.
- Selecione no menu Remover , a opção: [ Cor-Corrente].
⇒ Ampliando na tela o objeto selecionado ou todos * para facilitar a localização de um objeto selecionado ou de um grupo pode-se utilizar a opção de Zoom
- Pressione BD sobre a primeira coluna da linha.
- Selecione no menu [ Zoom] , a opção: [ Toda-Seleção] ( todas as linhas marcadas, independente da cor ) ou [Seleção-Corrente] ( somente a linha onde estivar o mouse).
Veja a seguir alguns recursos sobre as colunas da tabela
⇒ Exibindo estatísticas básicas para atributos numéricos * Desmarque todas as linhas primeiro, veja como fazer acima.
- Pressione o BD sobre o nome do atributo “POPULACAO”.
- Selecione a opção [Estatística....] * Válido somente para atributos numéricos. Relatório de Dados * observe os valores apresentados: N.Amostras, N.Ausentes, Média, Mediana, Mínimo, Máximo, D.Padrão, C.variação
- Se desejar clique em (Salvar...) e forneça um nome de arquivo. ⇒ Ordenamento por atributos * Para facilitar a localização de um dado qualquer, ordene por coluna.
- Pressione BD sobre o nome do atributo “USO”, por exemplo.
- Selecione a opção [ Ordenar].
- Selecione a opção [ Crescente] ou [ Decrescente]. * A tabela toda é exibida em função do ordenamento selecionado.
⇒ Ocultando coluna durante a exibição da tabela * Tabelas muito extensas (muitos atributos) pode ser útil ocultar determinadas colunas.
- Pressione BD sobre o nome atributo “NOME”, por exemplo.
- Selecione a opção [ Remover Coluna]. * A coluna selecionada deixa de ser visualizada na tabela. ⇒ Exibindo colunas ocultas
- Pressione BD sobre o nome de um atributo qualquer (primeira linha).
- Selecione a opção [ Exibir Colunas...]
Exibir Colunas
- Clique sobre o nome do atributo na lista para exibir ou ocultar. * Atributos marcados por uma tarja azul estão visíveis na tabela, caso contrário estão ocultos.
- (Fechar)
Veja a seguir alguns recursos de análises gráficas das linhas e colunas da tabela
[email protected] 10
Visualização de Objetos
- [Editar][Consulta por Atributos...] Consulta por Atributos
- (Atributos | Renda)
- (Operação | > )
- (Valores | 2000) - ou outro valor, de acordo com os dados fornecidos pelo usuário. Se desejar digite um valor qualquer no campo abaixo da lista de valores. * Observe que a expressão lógica é apresentada durante sua seleção.
- (Executar) - os objetos selecionados são apresentados na tela ativa segundo a expressão definida.
* Desfazer a expressão antes de fechar a interface de consulta:
- (Cancelar) - várias vezes até remover toda equação na lista Expressão Lógica.
⇒ Associando arquivos JPEG, GIF, HTML e URL’s a geo-objetos.
SPRING
- Selecione uma representação na tela de desenho com duplo clique (BE) sobre o polígono desejado. Esta ação leva à abertura de uma interface, a qual contém os atributos do geo-objeto associado.
Tabela de Atributos do Geo-objeto Selecionado.
- Pressione sobre a tabela (BD).
- Selecione a opção Inserir: JPEG/GIF/HTML... Abrir Arquivo
- Selecione o arquivo desejado. * Observe na interface a introdução do arquivo associado.
- Pressione sobre a tabela (BD).
- Selecione a opção Inserir: URL... Inserir Endereço URL
- Digite o endereço URL desejado. * Exemplo: http://www.inpe.br ou www.inpe.br (Executar) * Observe na interface a introdução do endereço URL associado.
⇒ Exibindo arquivo JPEG, GIF, HTML ou URL associado.
Tabela de Atributos do Geo-objeto Selecionado
- Pressione sobre a linha que contém o arquivo ou URL desejado (BD).
- Selecione a opção Exibir....
⇒ Suprimindo arquivo JPEG, GIF, HTML ou URL associado.
INPE / DPI - http://www.dpi.inpe.br/spring - [email protected] 11
Tabela de Atributos do Geo-objeto Selecionado.
- Pressione sobre a linha que contém o arquivo ou URL desejado (BD).
- Selecione a opção Suprimir.
INPE / DPI - http://www.dpi.inpe.br/spring - [email protected] 13
Execute a seguir os exercícios de consulta:
Consulta 1
O exercício a seguir permite responder a seguinte pergunta - “Calcule o valor médio da área de todos os imóveis urbanos que sejam do tipo 4 e tenham área do terreno maior que 800 metros quadrados” – observe que está consulta depende somente dos atributos descritivos (AREA e TIPO) do objeto Lotes. ⇒ Executando uma consulta por atributos – Consulta 1 Painel de Controle
- (Ativar ⇔ Tela 1)
- (Categorias | Cad-Lotes)
- (Plano de Informação | Mapa_Lotes)
- (Linhas), (Objetos), (Textos)
- (Desenhar) ou - [Executar] [Desenhar] ou botão no menu principal.
- (Consultar...) Geração e Seleção de Coleção
- (Categorias de Objeto | Lotes)
- (Coleções | TUDO)
- (Aplicar)
- Espere carregar as janelas Tabela e Visualização de Objetos.
Visualização de Objetos
- [Editar][Consulta por Atributos...] Consulta por Atributos
- (Atributos | TIPO)
- (Operação ⇔ = )
- (Mostrar)
- {Valores: 4}
- (AND)
- (Atributos | AREA)
- (Operação ⇔ > )
- {Valor: 800}(CR)
- (Executar)
* Observe que na janela Tabela: Lotes encontram-se nove (9) objetos que atendem à expressão de consulta. Visualização de Objetos
- [Editar][Tabela...] Tabela: Lotes * Clique botão da direita sobre o nome do atributo, no caso, AREA , e escolha a operação Estatística. Relatório de Dados * O valor de procurado é 1455.5335 (metros quadrados). Outros dados estão disponíveis, veja a seguir: N. AMOSTRAS 9
[email protected] 14
N. AUSENTES 0 MINIMO 994.4319 MEDIANA 1064. MAXIMO 3124.1936 SOMA TOTAL 13099. MEDIA 1455.5335 D. PADRAO 653. C. VARIACAO 0.
As figuras a seguir apresentam o resultado da Consulta 1.
Consulta 2
O exercício a seguir permite responder a seguinte pergunta - “Apresente um agrupamento quantil do atributo AREA em 3 partes, e um gráfico de pizza da área do terreno e área construída (AREA e AREA_C), de todos os lotes da Rua Antunes”.
- Observe que está consulta depende somente dos atributos END,
[email protected] 16
- (Atributos | AREA_C)
- (Inserir)
- (Tam. Mínimo: ⇔ 6)
- (Executar)
A figura a seguir apresenta o resultado da Consulta 2. Observe que a janela Visualização de Objetos apresenta a legenda dos dados agrupados e do gráfico.
Consulta 3
O exercício a seguir permite responder a seguinte pergunta - “Apresente todos os lotes do tipo 2 e 3 e que estejam a menos de 200 metros da Av. Brasil" – Observe que está consulta depende somente do atributo TIPO e da relação espacial com outro objeto, no caso Logradouro. Nesta consulta, tanto faz a ordem em que é realizada, em primeiro separa-se os objetos lotes que estão a uma distância do objeto logradouro e depois os que são de determinado tipo, ou em primeiro pelo tipo e depois a relação com a distância.
INPE / DPI - http://www.dpi.inpe.br/spring - [email protected] 17
IMPORTANTE : Antes de iniciar o próximo exercício cancele toda e qualquer consulta que tenha sido feita anteriormente. Clique em - [Executar] [Limpar] [Tudo].
Em primeiro lugar será necessário criar uma coleção com todos os trechos da Av. Brasil.
⇒ Definindo uma coleção para o logradouro Av.Brasil: Painel de Controle
- (Ativar ⇔ Tela 1)
- (Categorias | Rede-Logradouro)
- (Plano de Informação | Mapa_Logradouro)
- (Linhas), (Objetos)
- [Executar] [Desenhar] ou botão no menu principal.
- (Consultar...) Geração e Seleção de Coleção
- (Categorias de Objeto | Logradouro)
- (Criar)
- (Atributos | NOME)
- (Operação ⇔ = )
- (Valores ⇔ T) * para listar todos os valores para atributo NOME.
- (lista de valores | Av. Brasil)
- (Gerar)
- (Fechar) Em segundo lugar ativa-se o mapa de lotes para iniciar a consulta. ⇒ Executando uma consulta por atributos e espacial – Consulta 3 Painel de Controle
- (Ativar ⇔ Tela 1)
- (Categorias | Cad-Lotes)
- (Plano de Informação | Mapa_Lotes)
- (Linhas), (Objetos), (Textos)
- (Desenhar) ou - [Executar] [Desenhar] ou botão no menu principal.
- (Consultar...) Geração e Seleção de Coleção
- (Categorias de Objeto | Lotes)
- (Coleções | TUDO)
- (Aplicar)
- Espere carregar as janelas Tabela e Visualização de Objetos.
Visualização de Objetos
- [Editar][Consulta por Atributos...] Consulta por Atributos
INPE / DPI - http://www.dpi.inpe.br/spring - [email protected] 19
NOTA: Experimente fazer primeiro a consulta espacial de todos objetos a menos de 200 da Av. Brasil e depois separar os que são do tipo 2 e 3. O resultado deve ser exatamente o mesmo.
Consulta 4
O exercício a seguir permite responder a seguinte pergunta - “Apresente todos os lotes que sejam vizinhos ao lote do proprietário 'MARIANO CASTRO ALVES' e tenham área construída maior que do 900 metros quadrados" – Observe que está consulta depende somente do atributo PROPRIET e AREA_C, mas também da relação espacial com um determinado objeto lote. IMPORTANTE : Antes de iniciar o próximo exercício cancele toda e qualquer consulta que tenha sido feita anteriormente. Clique em - [Executar] [Limpar] [Tudo].
⇒ Definindo uma coleção para o lote de Mariano Castro Alves: Painel de Controle
- (Ativar ⇔ Tela 1)
- (Categorias | Cad-Lotes)
- (Plano de Informação | Mapa_Lotes)
- (Linhas), (Objetos)
- [Executar] [Desenhar] ou botão no menu principal.
- (Consultar...) Geração e Seleção de Coleção
- (Categorias de Objeto | Lotes)
- (Criar)
- (Atributos | PROPRIET)
- (Operação ⇔ = )
- (Valores ⇔ T) * para listar todos os valores para atributo NOME.
- (lista de valores | MARIANO CASTRO ALVES)
- (Gerar)
⇒ Executando uma consulta por atributos e espacial – Consulta 4 Geração e Seleção de Coleção
- (Categorias de Objeto | Lotes)
- (Coleções | TUDO)
- (Aplicar)
- Espere carregar as janelas Tabela e Visualização de Objetos.
Visualização de Objetos
- [Editar][Consulta Espacial...] Consulta Espacial
[email protected] 20
- (Operação ⇔ Topologia)
- (Relacionamento | Toca)
- (Objeto | Lotes)
- (PI | Mapa_lotes)
- (Coleção | PMariano)
- (Opção de Seleção ⇔ Nova )
- (Executar)
* Observe que na janela Tabela: Lotes encontram-se seis (6) lotes que são vizinhos ao lote de 'MARIANO CASTRO ALVES'.
Visualização de Objetos
- [Editar][Consulta por Atributos...] Consulta por Atributos
- (Atributos | AREA_C)
- (Operação ⇔ > )
- (CR)
- (Executar)
A figura a seguir apresenta o resultado da Consulta 4. Observe que somente 3 lotes atendem a nova consulta.
