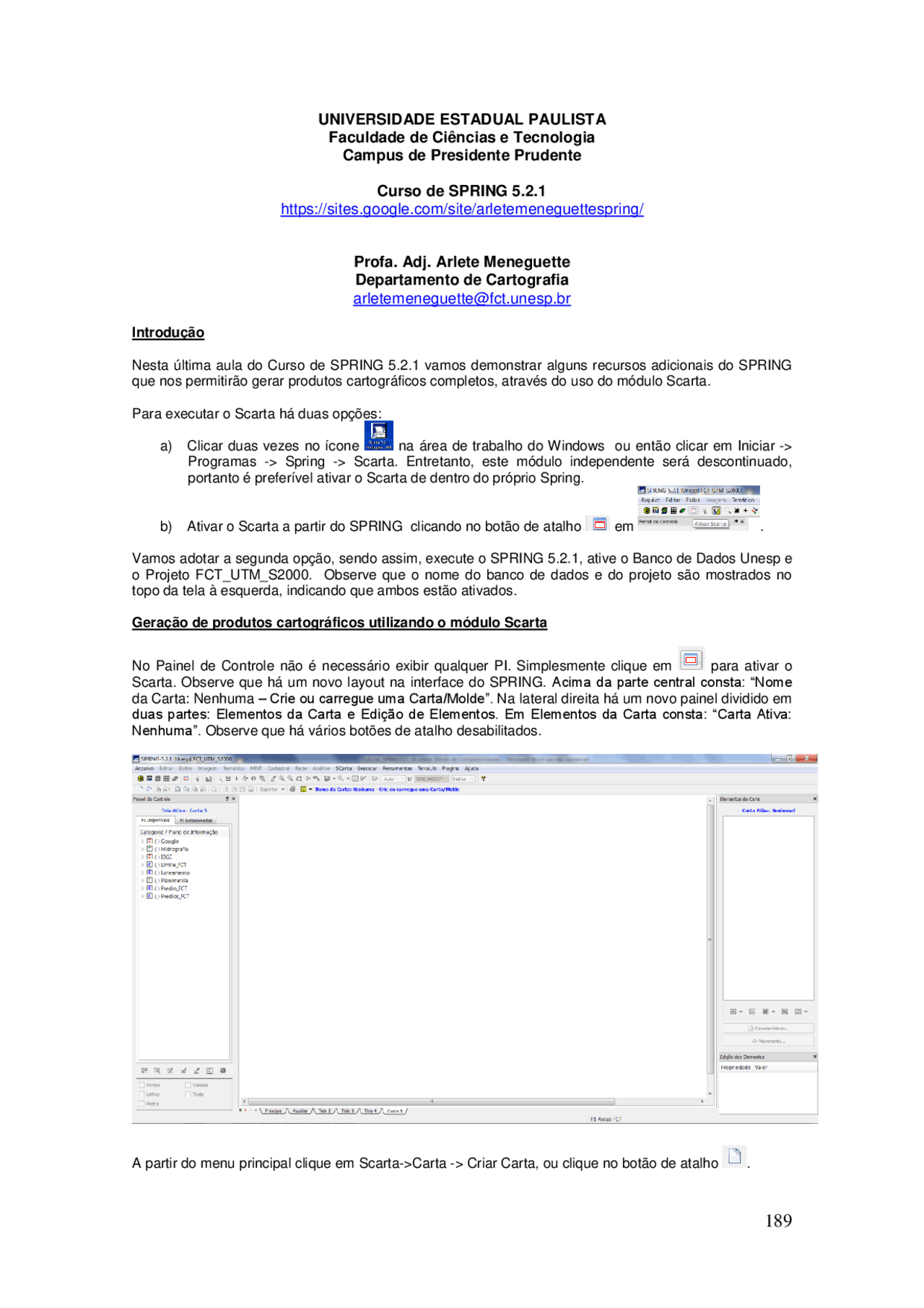

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Nesta última aula do Curso de SPRING 5.2.1 vamos demonstrar alguns recursos adicionais do SPRING que nos permitirão gerar produtos cartográficos completos, através do uso do módulo Scarta.
Para executar o Scarta há duas opções:
a) Clicar duas vezes no ícone na área de trabalho do Windows ou então clicar em Iniciar -> Programas -> Spring -> Scarta. Entretanto, este módulo independente será descontinuado, portanto é preferível ativar o Scarta de dentro do próprio Spring.
b) Ativar o Scarta a partir do SPRING clicando no botão de atalho em.
Vamos adotar a segunda opção, sendo assim, execute o SPRING 5.2.1, ative o Banco de Dados Unesp e o Projeto FCT_UTM_S2000. Observe que o nome do banco de dados e do projeto são mostrados no topo da tela à esquerda, indicando que ambos estão ativados.
Geração de produtos cartográficos utilizando o módulo Scarta
No Painel de Controle não é necessário exibir qualquer PI. Simplesmente clique em para ativar o Scarta. Observe que há um novo layout na interface do SPRING. Acima da parte central consta: “Nome da Carta: Nenhuma – Crie ou carregue uma Carta/Molde”. Na lateral direita há um novo painel dividido em duas partes: Elementos da Carta e Edição de Elementos. Em Elementos da Carta consta: “Carta Ativa: Nenhuma”. Observe que há vários botões de atalho desabilitados.
A partir do menu principal clique em Scarta->Carta -> Criar Carta, ou clique no botão de atalho.
Isso fará com que seja exibida a janela flutuante Criar Carta. No campo Nome, apague o texto padrão e digite o título do produto cartográfico que vamos elaborar, por exemplo: “ Carta da FCT-Unesp ”. Uma observação importante: não usamos o caracter “/” em “FCT/Unesp” pois o SPRING não permite o uso de certos caracteres.
Clique em Criar e veja que agora aparece escrito no topo da parte central “Nome da Carta: Carta da FCT- Unesp”, na lateral direita também consta “Carta ativa: Carta da FCT-Unesp”, além disso, os botões de atalho estão habilitados sendo que alguns deles contém listas suspensas.
Agora clique em ou em para alterar ou manter as características sugeridas pelo Scarta_._
A fim de adicionar um Título na Carta clique em para Adicionar -> Textos. Isso fará com seja criada uma caixa contendo o seguinte texto “Novo Texto”, a qual estará posicionada sobre sua carta, destacada com um retângulo azul em volta das letras. Clique com o botão esquerdo do mouse sobre essa caixa de texto e arraste-a para um local mais apropriado, por exemplo, acima da carta, mas ainda dentro da moldura. Observe que no painel à direita também aparece escrito “Novo Texto”, tanto em Elementos da Carta quanto em Edição dos Elementos.
Em Edição dos Elementos há duas colunas: Propriedades e Valor. Clique duas vezes dentro da célula onde está escrito “Novo Texto”, apague esses caracteres e escreva “ Representação Planimétrica da FCT-Unesp ”. Note que agora esse texto também é reproduzido em Elementos da Carta assim como acima da carta.
Observe que as letras parecem pequenas. Para alterar o tamanho das letras, na janela Edição dos Elementos, altere a Propriedade Altura, note que há uma lista suspensa que lhe permite alterar o Valor. Altere o Valor da Altura de 0.95 para 1.55.
Agora clique na célula correspondente à propriedade Cor, clique em e na caixa de diálogo selecione a cor desejada (vermelho, por exemplo) e clique em OK. Observe que o Título da Carta foi alterado em tamanho e cor.
Repita o procedimento para adicionar outro texto: “ Legenda ”, mas desta vez posicione esse texto na lateral direita da carta. Você pode alterar a posição das caixas com o letreiro para que o resultado fique mais estético.
Em Adicionar clique em Selecionadas.
As Classes Selecionadas são então exibidas na Carta, mas não no local desejado, portanto você pode arrastar o elemento para onde preferir. Para facilitar, ao invés de arrastar cada um dos itens de uma vez use um recurso do Scarta: clique com botão esquerdo do mouse no canto superior esquerdo do retângulo que envolve todos os elementos associados com a legenda, arraste o cursor até o canto inferior direito. Veja que o Scarta cria um retângulo azul temporário em torno dos elementos selecionados.
Solte o botão do mouse. Note que o Scarta destacou cada um dos elementos envolvidos pelo retângulo traçado virtualmente.
Simultaneamente clique no teclado na tecla Shift e com o mouse arraste todos os elementos selecionados para uma nova posição na carta.
Você também pode alterar o texto associado com o item da legenda. Para tanto, basta editar os caracteres mostrados no campo Texto logo abaixo de Ítens da Legenda. Onde estiver escrito, por exemplo, “Vias_Base10” você pode digitar “ Vias Externas da FCT ”. Veja que o resultado agora corresponde ao novo texto digitado.
Analise bem a Legenda, observe que alguns elementos deveriam ser mostrados como Linhas enquanto que outros deveriam ser mostrados como Polígonos. Entretanto, todos eles estão constando na Legenda como Linhas e como Polígonos. Vamos começar a edição por Vias Externas da FCT. Clique no nome desse item na Legenda e note que agora ele está envolto pelo retângulo com linhas azuis demonstrando que está selecionado e pode ser editado. Veja no painel à direita em Edição de Elementos que há uma Propriedade associado com Tipo cujos Valores podem ser Polígono, Linha e Ponto com as instâncias Verdadeiro e Falso.
Para o item Vias Externas da FCT mantenha como Verdadeiro somente o Tipo Linha e altere para Falso
os Tipos Polígono e Ponto. Para fazer isso basta deselecionar a caixa que será alterada
para.
Siga o mesmo procedimento para os demais itens da Legenda: edite os caracteres (por exemplo: em “Obras_FCT” altere para “ Obras da FCT ”) e o tipo de elemento a ser mostrado na Legenda (considere verdadeiro em Linha para Esportes da FCT e considere verdadeiro em Polígono para os demais itens da Legenda).
Já demonstramos como Adicionar Textos e Legenda, agora vamos clicar em e escolher Adicionar-> Símbolos, para incluir a representação da Rosa-dos-Ventos. Há vários símbolos disponíveis no Scarta para representar o Norte, a partir das opções da lista suspensa. Escolha uma das opções, por exemplo: norte3. Observe que o símbolo escolhido foi inserido na carta fora do local adequado, mas você pode alterar a posição como desejar, por exemplo, no canto inferior direito dentro da área ocupada pela carta, pois há espaço ocioso.
Agora é a vez de clicar em e escolher Adicionar-> Escala a partir de Edição dos Elementos. Há várias opções a escolher para o Tipo de Escala Gráfica (por exemplo, escolha Tipo 7). É possível alterar a Altura (por exemplo, escolha 2 mm), a Largura (por exemplo, escolha 2 cm), a Unidade da Escala Gráfica (por exemplo, escolha metros) e até a cor pode ser alterada. Você pode fazer as escolhas que julgar apropriadas para sua Escala Gráfica e depois pode alterar interativamente o posicionamento, para tanto clique e arraste o retângulo desenhado em azul em torno da escala e posicione onde preferir.
Já demonstramos como Adicionar Textos, Legenda, Símbolos e Escala. Agora vamos clicar em e escolher Adicionar->Grade Geográfica, para incluir a representação das coordenadas Latitude e Longitude. Observe que o SPRING define automaticamente alguns parâmetros.
Para alterar esses parâmetros ative Grade Geográfica em Elementos da Carta e modifique os Valores em
Edição dos Elementos. Caso prefira não mostrar as coordenadas geográficas basta em para Remover.
Clique novamente em e escolha Adicionar->Grade Plana, para incluir a representação das coordenadas UTM. Observe que o SPRING define automaticamente alguns parâmetros, que você pode alterar interativamente.
Caso prefira não mostrar as coordenadas geográficas basta em para Remover. Adicione textos complementares a fim de enriquecer sua Carta. Se desejar, pode inclusive adicionar como textos as coordenadas dos cantos da sua carta, sejam elas geográficas ou planas.
Você pode exportar, imprimir ou plotar seu resultado. Para tanto, seria necessário clicar em , para Exportar (como PDF, PostScript, BMP, PNG, TIFF ou JPG) ou para Imprimir. Entretanto, o Scarta tem apresentado problemas com esta operação e o SPRING tem fechado sem salvar os resultados. Portanto, não é recomendado fazer isso até que o suporte do INPE realize as correções necessárias !!
