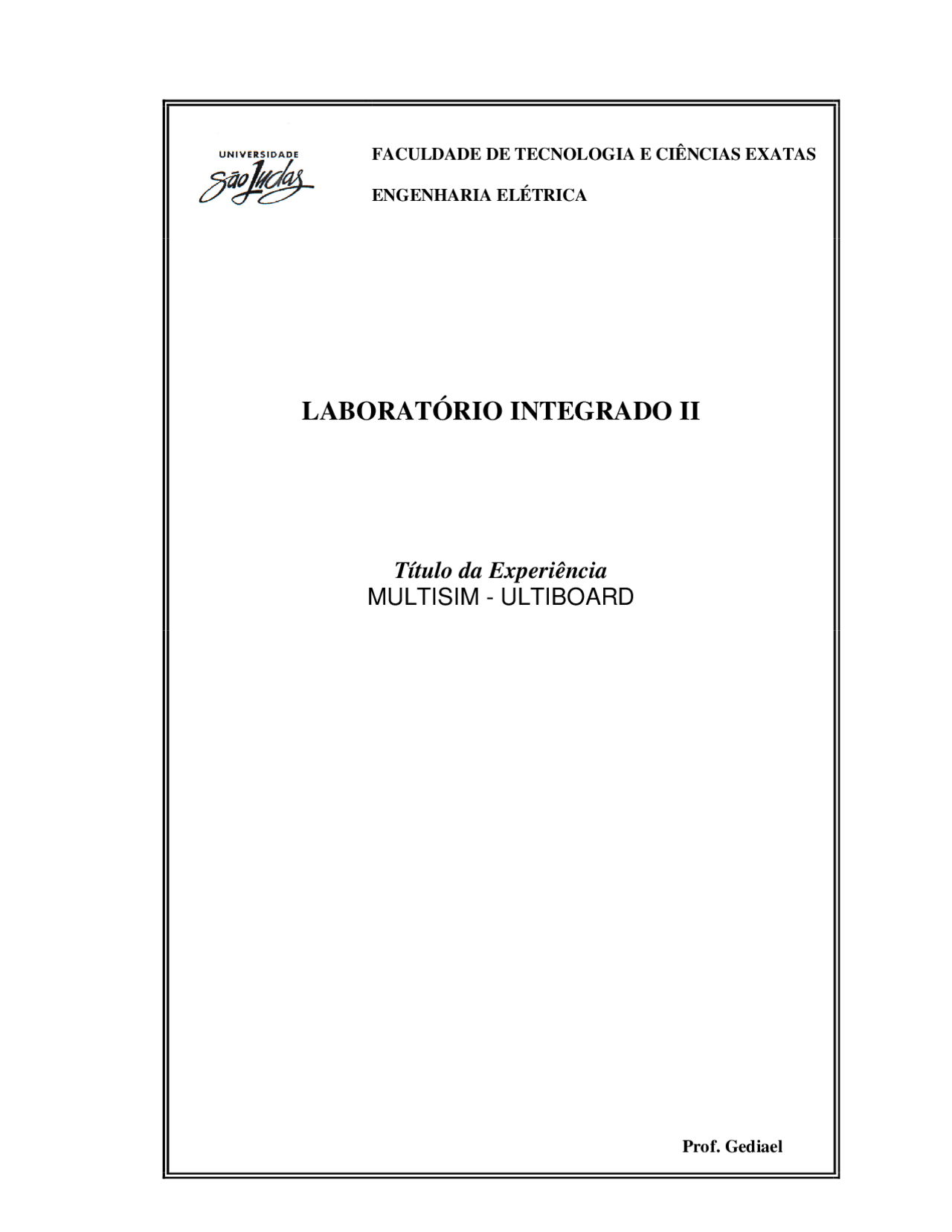

FACULDADE DE TECNOLOGIA E CIÊNCIAS EXATAS
ENGENHARIA ELÉTRICA
LABORATÓRIO INTEGRADO II
Título da Experiência
MULTISIM - ULTIBOARD
Prof. Gediael
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Excelente manual para quem quer aprender a trabalhar com o Multisim e Ultiboard da National. O Multsim é o substituto do EWB, programa simulador de circuitos eletrônicos.
Tipologia: Notas de estudo
Antes de 2010
1 / 14
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Ultiboard - Multisim e outras Notas de estudo em PDF para Eletrônica, somente na Docsity!
FACULDADE DE TECNOLOGIA E CIÊNCIAS EXATAS
ENGENHARIA ELÉTRICA
LABORATÓRIO INTEGRADO II
Título da Experiência
MULTISIM - ULTIBOARD
Prof. Gediael
OBJETIVO:
- Editar PCB;
- Confeccionar PCB;
- Alterar parâmetros para a confeccionar a PCB.
INTRODUÇÃO:
Ultiboard é um software aplicativo da National Instruments Circuit Design Suite, adequado à área de projetos de CAD eletrônico EDA (Electronics Design Automation). O Ultiboard é utilizado para o projeto de placas de circuito impresso e que desempenha também certas operações básicas de CAD mecânico.
Inicialmente apresentaremos a tela do Ultiboard, sendo ela vista na figura 1.
Figura 1
Resumo da figura acima:
Birds Eye View: Mostra o projeto e permite a você navegá-lo facilmente no workspace (Espaço de Trabalho).
3D Preview: Mostra uma visão tridimensional da placa em projeto.
Design Toolbox: Mostra ou não certos elementos do projeto, tais como faces da placa, dimensões, etc.
Spreadsheet View: Permite uma visão e edição de parâmetros incluindo detalhes de componentes tal como footprints, designações dos componentes, atributos, etc.
Status Bar: Mostra dimensões no projeto, unidade utilizada, etc.
Workspace: É o espaço onde o projeto está sendo montado.
Menus e Toolbars: Fornece o acesso aos comando do Ultiboard.
Obs.: Ao desabilitar um dos ícones acima (BARRA DE SELEÇÃO), não se esqueça de habilita-lo
assim que a operação foi executada.
CONSTRUINDO UMA PLACA A PARTIR DO MULTISIM
Assim que o projeto no Multisim está terminado, o quadro a seguir mostra o primeiro passo para “entrar” no Ultiboard para a execução da placa.
Após esta operação salve o arquivo e a seguir faça a primeira configuração que é a largura das trilhas (poderá ser mudado caso queira depois) e a largura mínima entre trilhas (clearence).
A seguir tem-se esta tela, com o mouse “click” em OK para aceitar a condição e a seguir iremos ao editor do Ultiboard.
No editor tem –se a seguinte tela:
Como a ligações das trilhas foram feitas no lado TOP, lado dos componentes (cor verde) e queremos mudar para BOTTON, parte inferior da placa onde serão feitas as soldas dos componentes (cor vermelha), será necessário ir até “Edit” em seguida “Select All” e desabilitar todos os ícones da BARRA de SELEÇÃO, menos o ícone indicado na figura abaixo.
Para o ajuste do posicionamento das trilhas, “click” com o botão direito do mouse sobre uma delas e em seguida “properties”. Na janela que se abre você poderá configurar não somente o lado, mas também, dimensões.
DIMENSÕES POSIÇÃO
INSERINDO UM COMPONENTE NO PROJETO
Caso seja necessário inserir um componente novo na placa, proceda da seguinte forma:
- PLACE
- FROM DATABASE
- Escolha o componente e dê nome escolhido
- OK
Vamos supor que um concector de quatro pinos foi o escolhido (poderá ser um editado ou do banco de dados – na janela “Filter” escolha “ALL TYPES”.
A seguir o procedimento é o mesmo para os demais pinos.
ALTERANDO E VERIFICANDO A DIMENSÃO DA PLACA (Board outline)
Siga os itens:
BOARD OUTLINE
COM O MOUSE CLICK NA LINHA DA FIGURA AMARELA
COM O MOUSE AJUSTE A JANELA DESEJADA
SELECIONE O DESENHO INTERNO CASO QUEIRA MUDÁ-LO DE POSIÇÃO
Para a verificação das dimensões faça:
MECHANICAL LAYER
HABILITAÇÃO DOS ÍCONES DE DIMENSÃO
CLICAR NOS ÍCONES E TRAÇAR NA POSIÇÃO DO DESENHO
O projeto se encontra pronto para a exportação de arquivos gerber. Para isto ou outras questões, consulte o manual
ou mande um email para [email protected].
