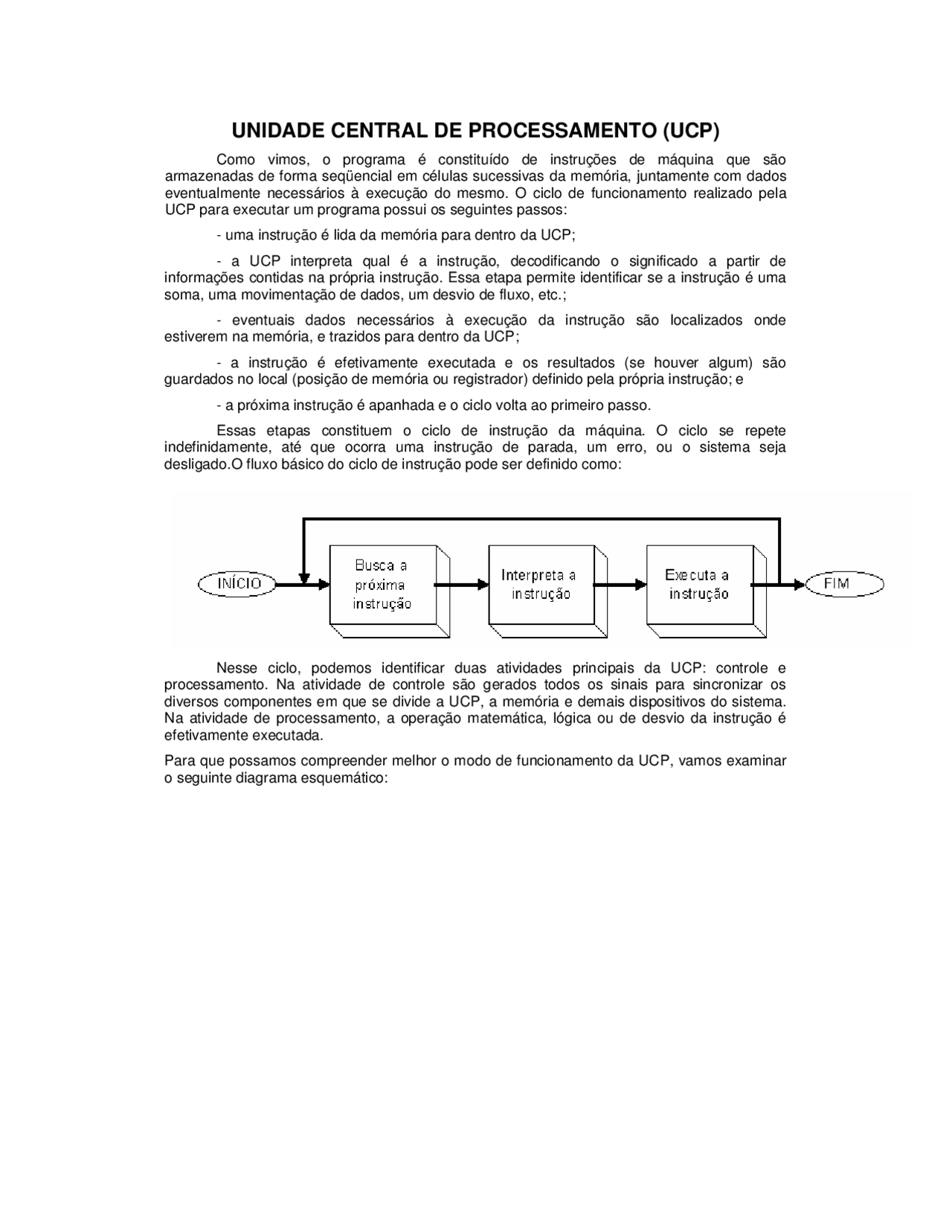

UNIDADE CENTRAL DE PROCESSAMENTO (UCP)
Como vimos, o programa é constituído de instruções de máquina que são
armazenadas de forma seqüencial em células sucessivas da memória, juntamente com dados
eventualmente necessários à execução do mesmo. O ciclo de funcionamento realizado pela
UCP para executar um programa possui os seguintes passos:
- uma instrução é lida da memória para dentro da UCP;
- a UCP interpreta qual é a instrução, decodificando o significado a partir de
informações contidas na própria instrução. Essa etapa permite identificar se a instrução é uma
soma, uma movimentação de dados, um desvio de fluxo, etc.;
- eventuais dados necessários à execução da instrução são localizados onde
estiverem na memória, e trazidos para dentro da UCP;
- a instrução é efetivamente executada e os resultados (se houver algum) são
guardados no local (posição de memória ou registrador) definido pela própria instrução; e
- a próxima instrução é apanhada e o ciclo volta ao primeiro passo.
Essas etapas constituem o ciclo de instrução da máquina. O ciclo se repete
indefinidamente, até que ocorra uma instrução de parada, um erro, ou o sistema seja
desligado.O fluxo básico do ciclo de instrução pode ser definido como:
Nesse ciclo, podemos identificar duas atividades principais da UCP: controle e
processamento. Na atividade de controle são gerados todos os sinais para sincronizar os
diversos componentes em que se divide a UCP, a memória e demais dispositivos do sistema.
Na atividade de processamento, a operação matemática, lógica ou de desvio da instrução é
efetivamente executada.
Para que possamos compreender melhor o modo de funcionamento da UCP, vamos examinar
o seguinte diagrama esquemático:
