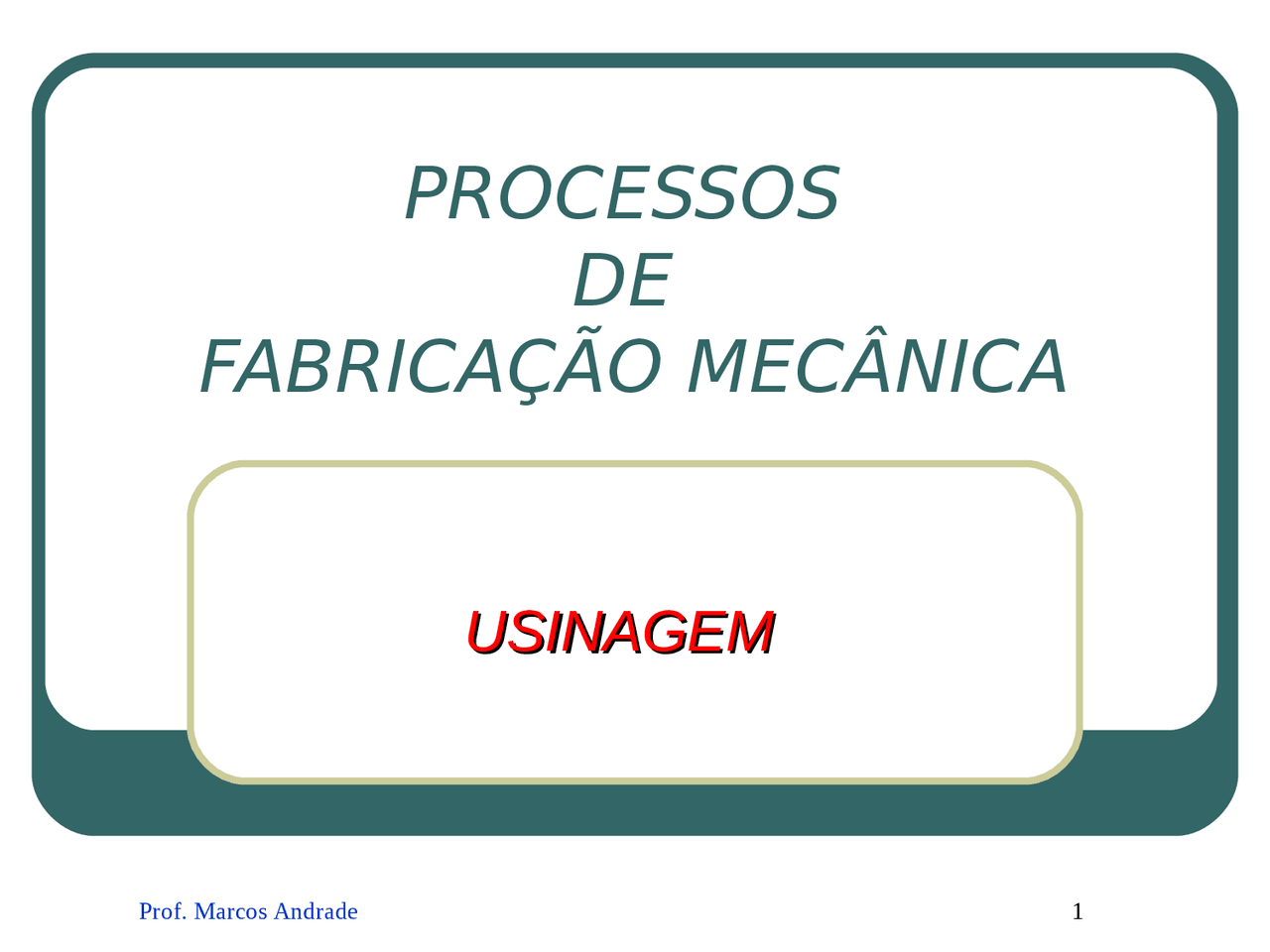

Prof. Marcos Andrade 1
PROCESSOS
DE
FABRICAÇÃO MECÂNICA
USINAGEM
USINAGEM
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Usinagem e soldagem, Notas de estudo de Eletromecânica
para alunos de eletromecanica e mecanica ou quem estude usinagem e soldagem.
Tipologia: Notas de estudo
Antes de 2010
1 / 44
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Usinagem e soldagem e outras Notas de estudo em PDF para Eletromecânica, somente na Docsity!
PROCESSOS
DE
FABRICAÇÃO MECÂNICA
USINAGEM USINAGEM
Introdução
Em Tecnologia Mecânica II, estudamos os processos (metalúrgicos) que preparam a matéria-prima que vai ser usada na usinagem, a maior "família“ dos processos de fabricação mecânica que se conhece. A partir desta aula, você vai ver que depois que o material é fundido, laminado, ou forjado, quase que necessariamente, ele terá de passar por uma operação de usinagem para se transformar no produto final.
Com ou sem cavaco?
É possível fabricar essas peças de dois modos:
Peças usinadas
Usinagem
Ela permite : cont. possibilidade de abertura de furos, roscas, rebaixos etc.; custo mais baixo porque possibilita a produção de grandes quantidades de peças; fabricação de somente uma peça com qualquer formato a partir de um bloco de material metálico, ou não-metálico.
Usinagem
Do ponto de vista da estrutura do material, a usinagem é basicamente um processo de cisalhamento, ou seja, ruptura por aplicação de pressão, que ocorre na estrutura cristalina do metal.
Usinagem – Princípio fundamental
Quer seja com ferramentas manuais como a talhadeira, a serra ou a lima, quer seja com ferramentas usadas em um torno, uma fresadora ou uma furadeira, o corte dos materiais é sempre executado pelo que chamamos de princípio fundamental, um dos mais antigos e elementares que existe: a cunha.
Princípio fundamental – a cunha
Ângulo de cunha – c (β)
Ângulo de cunha
Por outro lado, uma ferramenta com um ângulo muito agudo terá a resistência de sua aresta cortante diminuída. Isso pode danificá-Ia por causa da pressão feita para executar o corte.
Resistência ao corte
Por exemplo, a cunha de um formão pode ser bastante aguda porque a madeira oferece pouca resistência ao corte.
Resistência ao corte
Por outro lado, a cunha de uma talhadeira tem um ângulo mais aberto para poder penetrar no metal sem se quebrar ou se desgastar rapidamente.
Ângulo de folga – f (α)
Porém, não basta que a cunha tenha um ângulo adequado ao material a ser cortado. Sua posição em relação à superfície que vai ser cortada também influencia decisivamente nas condições do corte.
Ângulo de folga - f
O ângulo de folga ou ângulo de incidência ( f ) elimina a área de atrito entre o topo da ferramenta e o material da peça.
