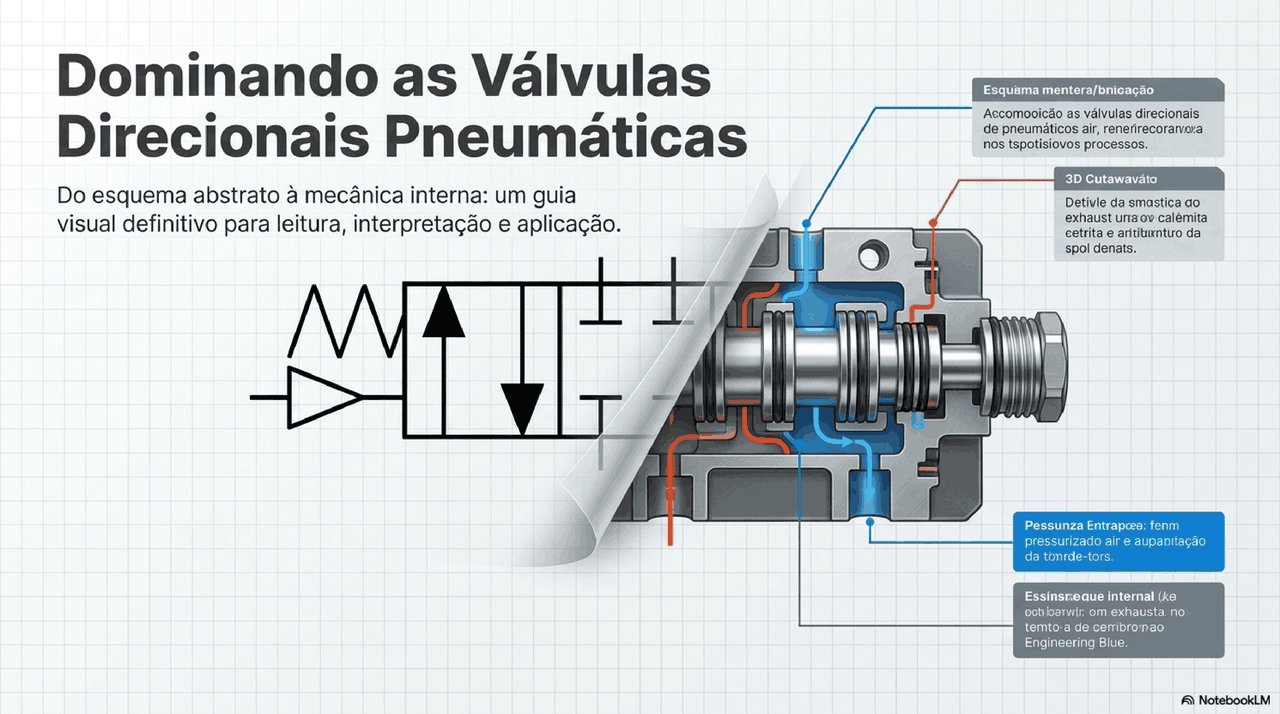

Dominando as Válvulas Direcionais Pneumaticas de pneumáticos air, renefirecorarvora nos tspotisiovos processos. Do esquema abstrato à mecânica interna: um guia visual definitivo para leitura, interpretação e aplicação. 3D Cutawaváto Detivle da smastica do exhaust urraow calêmita eetrita e aritibuntiro da spol denais. Essinsneque internal (ke eoh loarwir: om exhausta. no temto-a de ceribronao Engineering Blue. &i NotebookLM |O córeiro! Codise | As válvulas direcionais dão partida, param e invertem o percurso do fluxo de ar, controlando o fluido armazenado na rede para acionar os elementos de X trabalho. “A Regra Matemática das Vias e Posições | | Número de Vias. Contagem das portas exaustão. de entrada, utilização e Contagem dos quadrados. Número de Posições. Atenção Crítica: Conexões de pilotagem (sinais de controle lateral) NÃO entram na contagem de vias! &y NotebookLM ê Normalmente Fechada (NF) Estado de Repouso (Ação da Mola): Bloqueado. O ar não tem passagem até que a válvula receba um acionamento, T Normalmente Aberta (NA) Estado de Repouso (Ação da Mola): Passagem Livre, O fluxo de ar corre livremente: o acionamento serve para cortar o ar. NOTA: Posição de Repouso é a condição garantida por molas enquanto a válvula não está sendo ativamente acionada. 61 NotebookLM Anatomia do Acionamento: Quem move a válvula? Ação de fixação: Os símbolos de acionamento “ol há Em Musculares são desenhados horizontalmente colados Botão Alavanca aos nces quadrados extremos. Ação humana direta. cc ê Ss Mecânicos Came Rolete Gatilho Ação por partes móveis da máquina. —D— — / — Pneumáticos Piloto Solenóide / Elétricos Comando remoto e automação. — Ação de fixação: Os símbolos de acionamento AMMr - dA Tm Retornos são desenhados horizontalmente colados aos Mola Trava quadrados extremos. : Traz a válvula de volta ao repouso mecânico. 61 NotebookLM O "Aha Moment": Desmistificando a Simbologia A Simbologia é apenas o mapa. A caixa da esquerda representa a intervenção externa; a caixa da direita revela a mecânica de recuo natural. 6 NotebookLM Raio-X: Sede Esférica (Spherical Poppet) Haste (Stem): Afasta a esfera da sede principal, permitindo o fluxo interno de alívio e escape da pressão contida para R. Esfera (Sphere): Mantida severamente sob forte compressão contra a sede mecânica da via P, estrangulando violentamente a fuga do ar. Mola (Spring): Trava e mantém a peça cravada perpetuamente na posição de repouso segura com força mecânica permanente. A | Simples, compacta e econômica. O desafio estrutural e limitação: a força de | — | JE N hm | acionamento tem que ser capaz de esmagar heroicamente tanto a força opat da I j mola bruta quanto repelir fisicamente a brutal força hidrostática reversa do ar. &i NotebookLM Raio-X: Sede de Prato (Plate Poppet) Pratos Vedantes: Um movimento curto em formato de placa desloca instant- aneamente uma chapa vedadora inteira, abrindo em paralelo uma fenda de desobstrução formidável no duto de transporte. De pe Aa qua pr Sil A mp | E = | E E 6; Mola Dupla Dinâmica: = = RE ME Garante rápida reconfiguração e BA o E o travamento de hermeticidade : ace esmagadora na sede. P =p = Cl PR A inevitável evolução escalada além da esfera solitária. Comutação abrupta em um milissegundo tracionando curso reduzidíssimo de translação espacial mas com liberação avassaladora de capacidade cúbica em grandes litorais cilíndricos. Sua imunidade e blindagem frente à fragmentos invasivos garantem expectativa estendida na vida útil industrial mecânica. Éy NotebookLM O Domínio Eletromecânico: Servo-Comando (Pilotagem) | | Estado 1 - Repouso Bobina Cortada Estado 2 - Ignição Energizada Pulsante | E: P—> Passo 1: Sem eletricidade. O frágil pistão piloto de repouso isola perfeitamente o duto vital mantendo a sede estática pelo braço firme da mola principal traseira. Passo 2: Um pequeno pulso no solenóide rompe a mola piloto microscópica. Um soco de pressão brutal roubado da rede principal escoa pelo túnel recém aberto pilotado atuando como um músculo gasoso puro batendo no dorso exposto do corrediço principal ativando-o de assalto. O Santo Graal da Economia Projetual: Usar a pressão torrencial adormecida do próprio fluído como servomotor hidráulico, anulando solenóides metálicos hipertrofiados, custos e a amperagem absurda que drenaria a rede da planta térmica caso se optasse por força eletromagn ética braçal direta. &i NotebookLM Critérios Base de Seleção Vedação Interna Primária Válvulas Tipo Sede 16; (Poppet) Válvulas Tipo Corrediça (Spool) Excelente estanqueidade inquebrável via chapas flexíveis batentes. Sensível com microrisco de evasão lenta baseada unicamente no desgaste gradativo anelar. Esforço Necessário Frontal Altíssimo torque imposto pois enfrenta de frente aramascas pressurizadas de fluidos e aço em espiral. Insignificante, seu percurso ortogonal ignora ventos desfavoráveis das tubulações. Tolerância e Resiliência Física na Contaminação Altamente blindada; poeiras são facilmente imprensadas e deglutidas pelas capas elastoméricas espessas na pancada balística. Mortalmente sensível; fragmentos ríspidos estilhaçam borrachas tóricas delicadas na câmara ao raspar lateralmente e fatiar tecidos de vedação. Cenários Base e Performance Específica Vazadas incrivelmente rápidas intermitentes mas vazões modestas contidas. Rios ilimitados em jorros constantes alimentando maciços cilindros de toneladas fluídas acopláveis em centenas de posições lógicas contínuas em linha sem fadigar atuadors pilotos laterais invisíveis.
