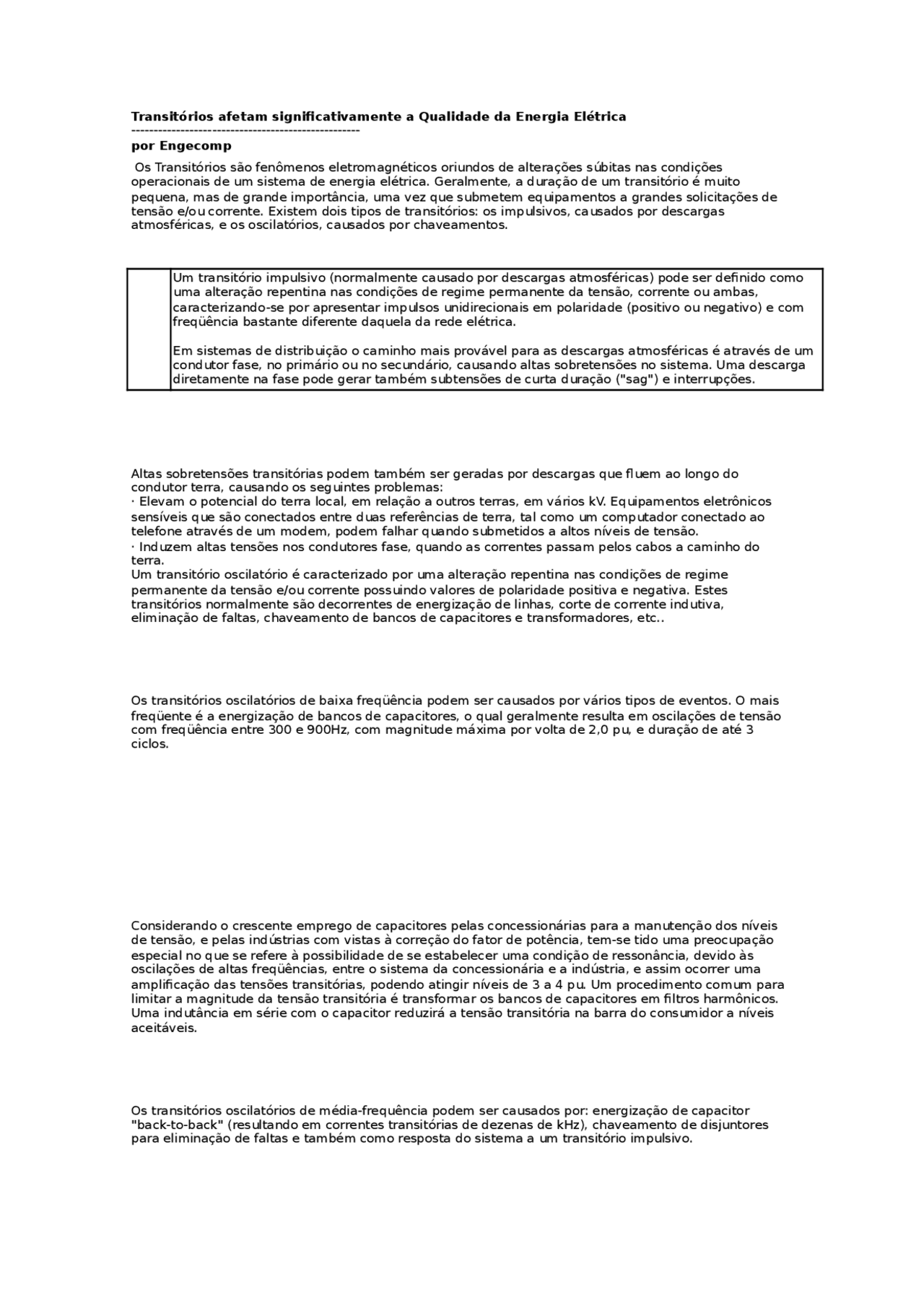

Transitórios afetam significativamente a Qualidade da Energia Elétrica
---------------------------------------------------
por Engecomp
Os Transitórios são fenômenos eletromagnéticos oriundos de alterações súbitas nas condições
operacionais de um sistema de energia elétrica. Geralmente, a duração de um transitório é muito
pequena, mas de grande importância, uma vez que submetem equipamentos a grandes solicitações de
tensão e/ou corrente. Existem dois tipos de transitórios: os impulsivos, causados por descargas
atmosféricas, e os oscilatórios, causados por chaveamentos.
Um transitório impulsivo (normalmente causado por descargas atmosféricas) pode ser definido como
uma alteração repentina nas condições de regime permanente da tensão, corrente ou ambas,
caracterizando-se por apresentar impulsos unidirecionais em polaridade (positivo ou negativo) e com
freqüência bastante diferente daquela da rede elétrica.
Em sistemas de distribuição o caminho mais provável para as descargas atmosféricas é através de um
condutor fase, no primário ou no secundário, causando altas sobretensões no sistema. Uma descarga
diretamente na fase pode gerar também subtensões de curta duração ("sag") e interrupções.
Altas sobretensões transitórias podem também ser geradas por descargas que fluem ao longo do
condutor terra, causando os seguintes problemas:
· Elevam o potencial do terra local, em relação a outros terras, em vários kV. Equipamentos eletrônicos
sensíveis que são conectados entre duas referências de terra, tal como um computador conectado ao
telefone através de um modem, podem falhar quando submetidos a altos níveis de tensão.
· Induzem altas tensões nos condutores fase, quando as correntes passam pelos cabos a caminho do
terra.
Um transitório oscilatório é caracterizado por uma alteração repentina nas condições de regime
permanente da tensão e/ou corrente possuindo valores de polaridade positiva e negativa. Estes
transitórios normalmente são decorrentes de energização de linhas, corte de corrente indutiva,
eliminação de faltas, chaveamento de bancos de capacitores e transformadores, etc..
Os transitórios oscilatórios de baixa freqüência podem ser causados por vários tipos de eventos. O mais
freqüente é a energização de bancos de capacitores, o qual geralmente resulta em oscilações de tensão
com freqüência entre 300 e 900Hz, com magnitude máxima por volta de 2,0 pu, e duração de até 3
ciclos.
Considerando o crescente emprego de capacitores pelas concessionárias para a manutenção dos níveis
de tensão, e pelas indústrias com vistas à correção do fator de potência, tem-se tido uma preocupação
especial no que se refere à possibilidade de se estabelecer uma condição de ressonância, devido às
oscilações de altas freqüências, entre o sistema da concessionária e a indústria, e assim ocorrer uma
amplificação das tensões transitórias, podendo atingir níveis de 3 a 4 pu. Um procedimento comum para
limitar a magnitude da tensão transitória é transformar os bancos de capacitores em filtros harmônicos.
Uma indutância em série com o capacitor reduzirá a tensão transitória na barra do consumidor a níveis
aceitáveis.
Os transitórios oscilatórios de média-frequência podem ser causados por: energização de capacitor
"back-to-back" (resultando em correntes transitórias de dezenas de kHz), chaveamento de disjuntores
para eliminação de faltas e também como resposta do sistema a um transitório impulsivo.
