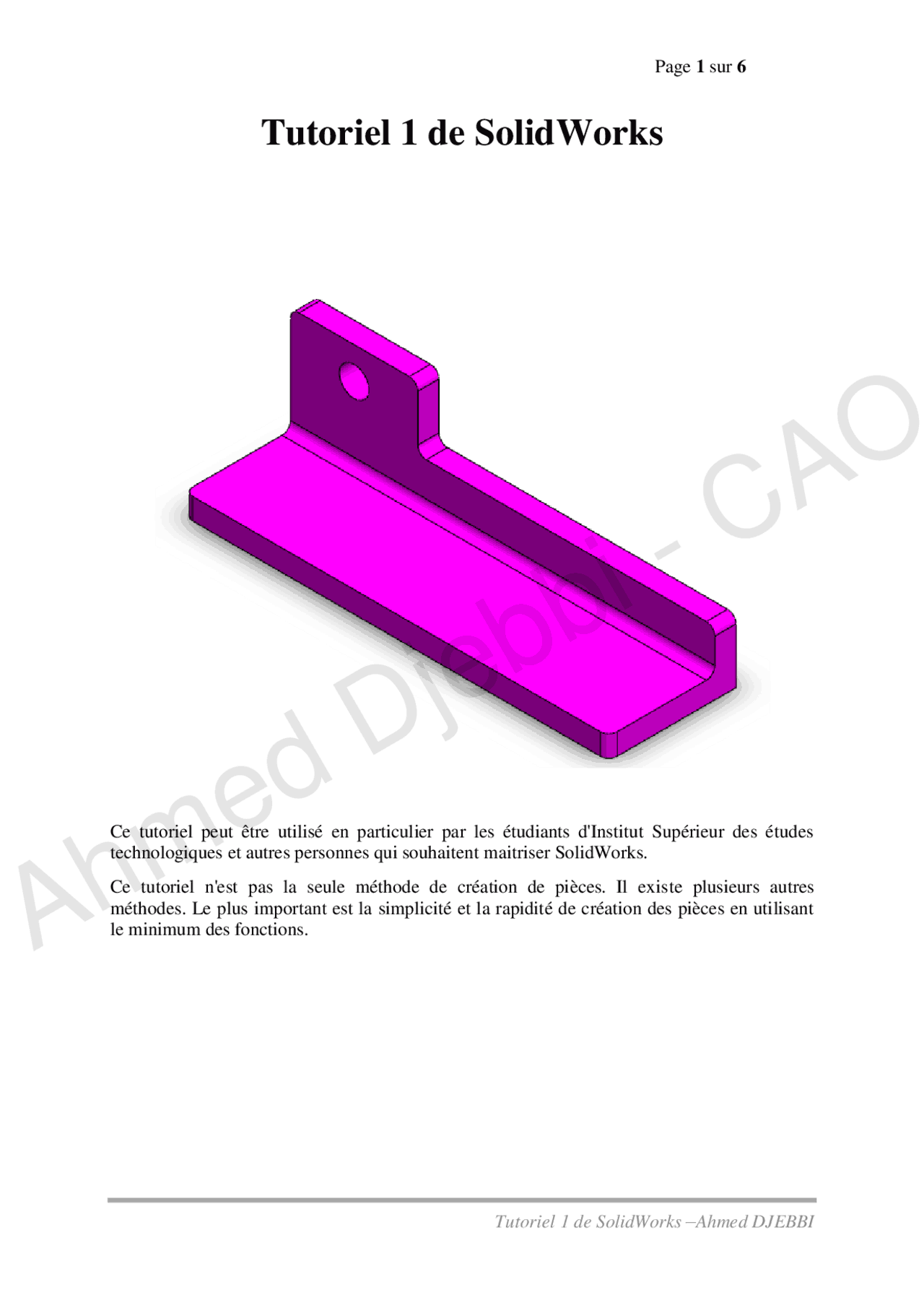

Tutoriel 1 de SolidWorks Ahmed DJEBBI
Tutoriel 1 de SolidWorks
Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études
technologiques et autres personnes qui souhaitent maitriser SolidWorks.
Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres
méthodes. Le plus important est la simplicité et la rapidité de création des pièces en utilisant
le minimum des fonctions.
Ahmed Djebbi - CAO
pf3
pf4
pf5

Partial preview of the text

Download TUTORIEL 01 - SOLIDWORKS (COMPUTER AIDED DESIGN ) and more Study Guides, Projects, Research Computer Aided Design (CAD) in PDF only on Docsity!

Tutoriel 1 de SolidWorks

Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études technologiques et autres personnes qui souhaitent maitriser SolidWorks. Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres méthodes. Le plus important est la simplicité et la rapidité de création des pièces en utilisant le minimum des fonctions.

Ahmed Djebbi - CAO

  1. Démarrer SolidWorks et ouvrir un nouveau document SolidWorks.
  2. Sélectionner une nouvelle pièce.
  3. Vérifier l’unité de mesure. Nous allons utiliser le système métrique.
  4. Cliquez sur Esquisse dans la barre d'outils Esquisse ou sur InsertionEsquisse
  5. Sélectionner le plan de droite.
  6. Cliquez sur Ligne (barre d'outils Esquisse) ou sur OutilsEntités d'esquisseLigne.
  7. Créer et Cotez les entités d'esquisse comme l’illustration ci dissous :
  8. Quittez l'esquisse
  9. Cliquez sur Base/Bossage extrudé dans la barre d'outils Fonctions, ou cliquez sur InsertionBossage/BaseExtrusion

Ahmed Djebbi - CAO

  1. Cliquer sur Enlèvement de matière extrudé dans la barre d’outils Fonctions ou sur Insertion → Enlèvement de matière → Extrusion
  2. Définissez les options dans le PropertyManager.
  3. Sélectionner à travers tout
  4. Cliquez sur.
  5. Cliquer sur la surface de face et cliquer sur Normal à
  6. Cliquez sur Esquisse
  7. Cliquer sur Cercle
  8. Créer et Cotez les entités d'esquisse comme l’illustration ci dissous :

Ahmed Djebbi - CAO

  1. Cliquer sur Enlèvement de matière extrudé dans la barre d’outils Fonctions ou sur Insertion → Enlèvement de matière → Extrusion
  2. Définissez les options dans le PropertyManager.
  3. Sélectionner à travers tout
  4. Cliquez sur.
  5. Cliquez sur Congé , dans la barre d'outils Fonctions, ou sur Insertion → Fonctions → Congé/Arrondi.
  6. Définissez les options dans le PropertyManager.
  7. Cliquer sur les arêtes comme l’illustration ci dissous :
  8. Choisir un Rayon de 2 mm.
  9. Cliquez sur.

Ahmed Djebbi - CAO
