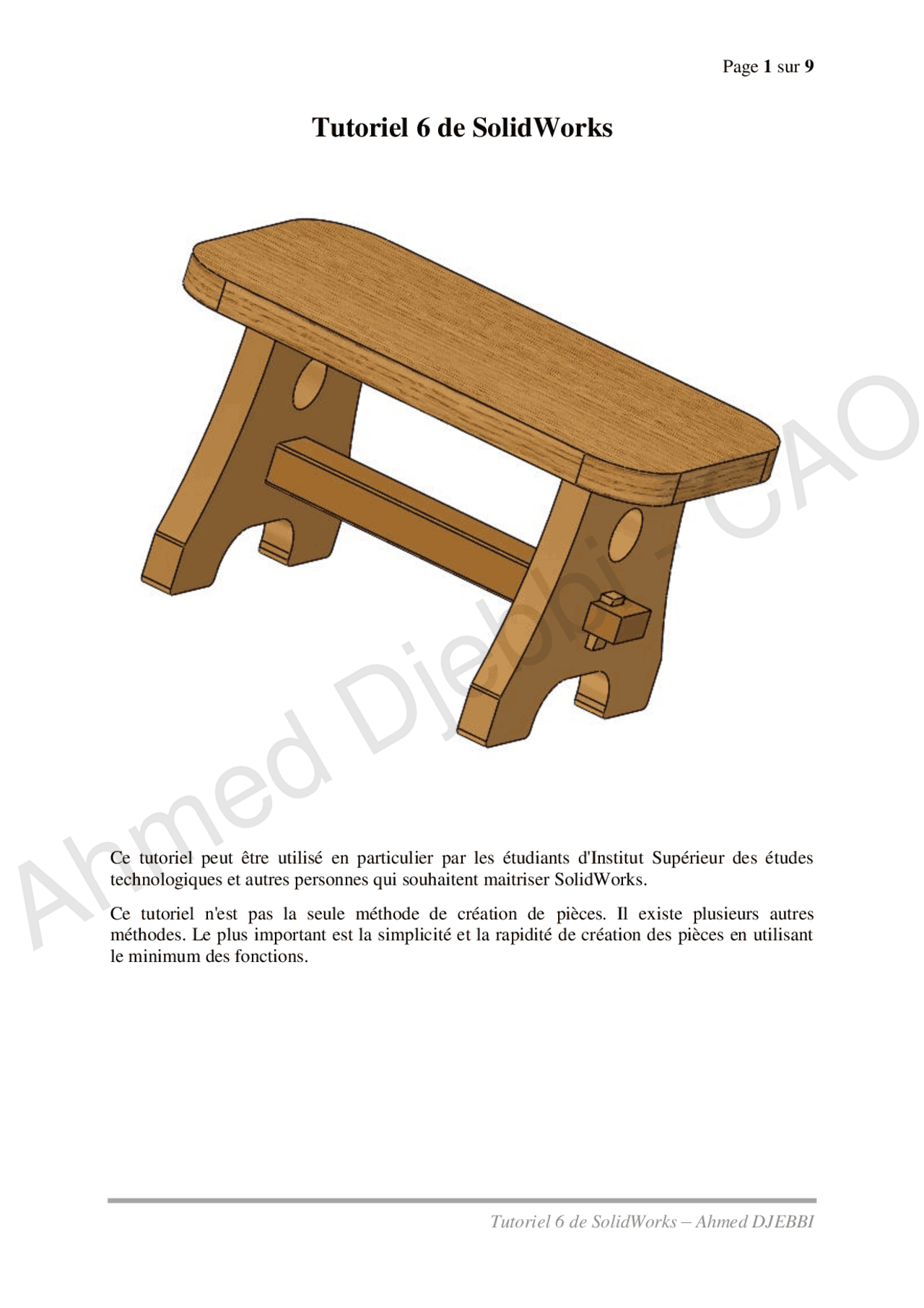

Page 1 sur 9
Tutoriel 6 de SolidWorks Ahmed DJEBBI
Tutoriel 6 de SolidWorks
Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études
technologiques et autres personnes qui souhaitent maitriser SolidWorks.
Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres
méthodes. Le plus important est la simplicité et la rapidité de création des pièces en utilisant
le minimum des fonctions.
Ahmed Djebbi - CAO
pf3
pf4
pf5
pf8
pf9

Partial preview of the text

Download TUTORIEL 06 - SOLIDWORKS (COMPUTER AIDED DESIGN ) and more Study Guides, Projects, Research Computer Aided Design (CAD) in PDF only on Docsity!

Tutoriel 6 de SolidWorks

Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études technologiques et autres personnes qui souhaitent maitriser SolidWorks. Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres méthodes. Le plus important est la simplicité et la rapidité de création des pièces en utilisant le minimum des fonctions.

Ahmed Djebbi - CAO

Avant de construire un assemblage, vous devez préparer ses composants. Dans cette section, vous allez scanner, télécharger et utiliser les pièces sans les concevoir.

  1. Ouvrir un nouvel assemblage
  2. Charger et fixer le premier composant « LongitudinalLath » à l'origine de l'assemblage
  3. Libérer le composant

Ahmed Djebbi - CAO

  1. Pour créer une contrainte coïncidente entre « LongitudinalLath » et « SideBoard », attachez la face plate inférieure « SideBoard » à la face plate supérieure « LongitudinalLath ».
  2. Ajouter la contrainte de coïncidence entre la face plate gauche « SideBoard » à la face plate gauche de « LongitudinalLath ».
  3. Ajouter une autre contrainte de coïncidence comme indiqué dans l'illustration suivante

Ahmed Djebbi - CAO

  1. Cliquer sur Composants symétriques (barre d'outils Assemblage)
  2. Sélectionner le plan de symétrie et les composants à symétriser ou à copier.
  3. Insérer le composant « Wedge »
  4. Déplacer et ajouter les contraintes comme indiqué dans l'illustration suivante
  5. Cliquer sur la contrainte de distance et sélectionner la face supérieure de « Wedge » et la face supérieure de « LongitudinalLath »
  6. Ajouter une distance de 5mm.

Ahmed Djebbi - CAO

  1. Sélectionner le composant « Wedge » à copier avec ses contraintes 21. Définissez les options dans le PropertyManager. 22. Cliquez sur. Remarque : Le PropertyManager reste ouvert pour vous permettre de créer des instances supplémentaires du composant.

Ahmed Djebbi - CAO

  1. Suivre les mêmes étapes pour insérer un troisième composant de « Wedge »
  2. Insérer le dernier composant « TopBoard » et ajouter les contraintes nécessaires

Ahmed Djebbi - CAO
