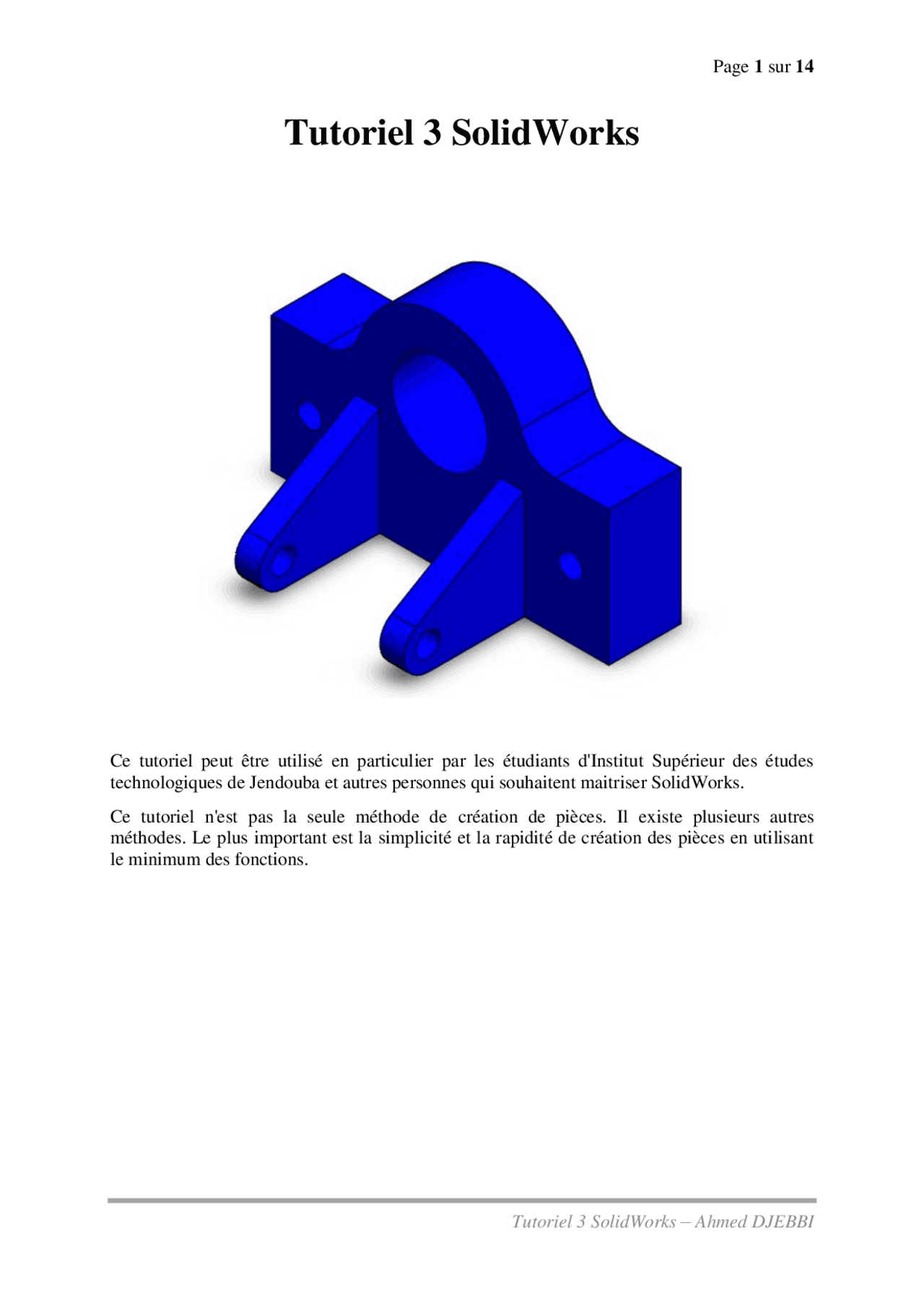

Tutoriel 3 SolidWorks

Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études technologiques de Jendouba et autres personnes qui souhaitent maitriser SolidWorks. Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres méthodes. Le plus important est la simplicité et la rapidité de création des pièces en utilisant le minimum des fonctions.

  1. Démarrer SolidWorks et ouvrir un nouveau document SolidWorks.
  2. Sélectionner une nouvelle pièce.
  3. Sélectionner le plan de face.
  4. Vérifier l’unité de mesure. Nous allons utiliser le système métrique (système utilisé en Europe sauf en Angleterre) c.à.d. nous allons utiliser des millimètres et des grammes.
  1. Tracer une ligne de construction :
  2. Dessiner un cercle de diamètre 70 mm :
  3. Cliquer sur Ajuster les entités dans le Gestionnaire de commande.
  1. Ajuster l’entité à ajuster par rapport à l’entité concourante la plus proche ou faites glisser jusqu’à une entité plus proche « Ajuster au plus proche ». 1 (^2 )
  1. Dessiner un autre cercle de diamètre 10 mm.
  1. Cliquer sur Entités Symétriques dans le Gestionnaire de commande  Entité à symétriser : cercle de diamètre 10.  Symétrie par rapport à : axe de symétrie
  1. Cliquer sur Géométrie de référence dans le Gestionnaire de commande et sélectionner le Plan :
  2. Sélectionner l’arrête rose
  3. Sélectionner Inverser la direction
  4. Cliquer sur OK
  1. Créer un autre plan
  2. Sélectionner le plan 1, sur cette surface on va créer une nouvelle esquisse
  1. Extruder l’esquisse à 15 mm.
  2. Cliquer sur Symétrie dans le Gestionnaire de commande :
  3. Choisir le plan 2 comme plan de symétrie
  1. Cliquer sur OK
  2. Cliquer sur Couleur et dans PropertyManager et choisir la couleur bleu
