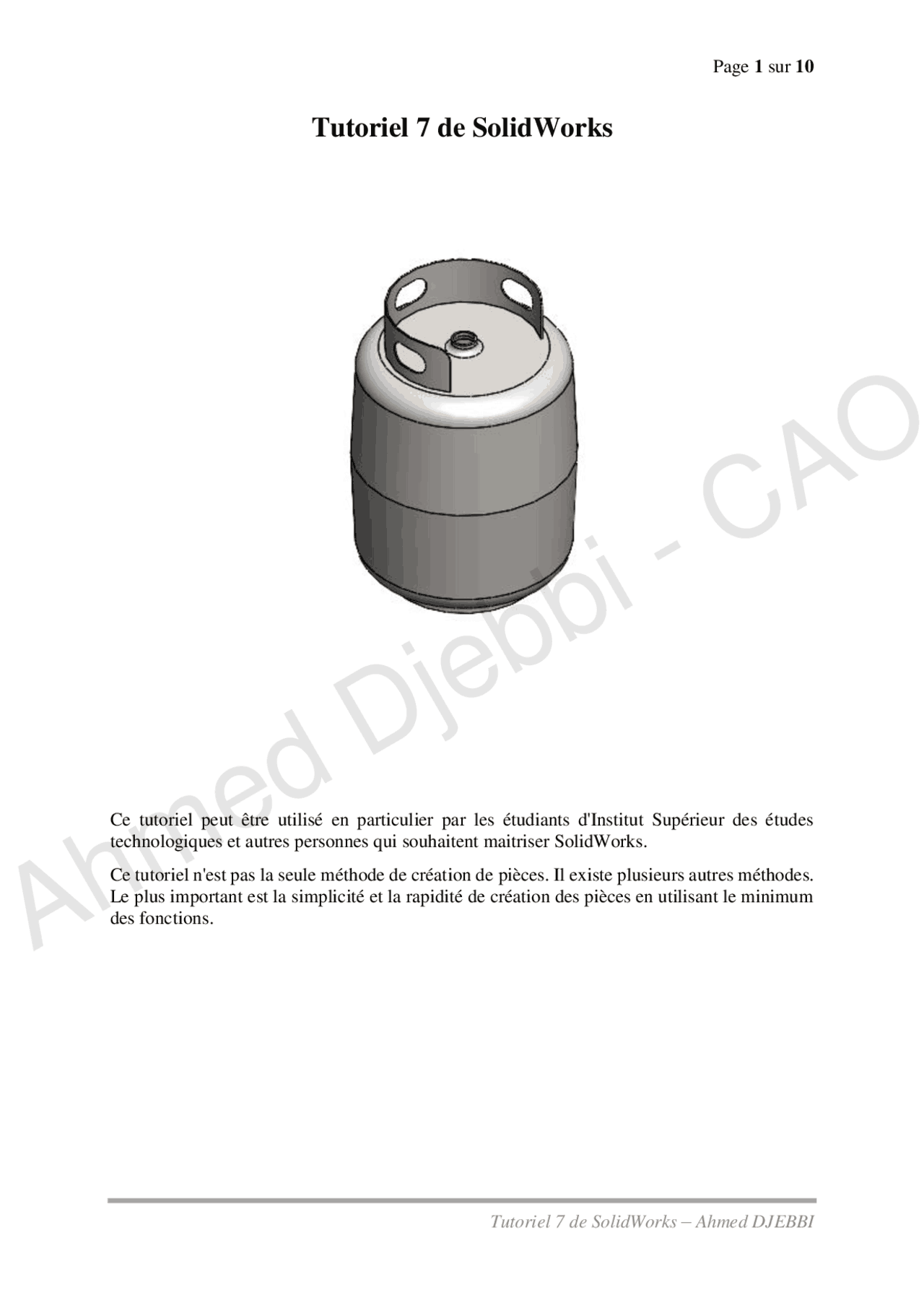

Page 1 sur 10
Tutoriel 7 de SolidWorks Ahmed DJEBBI
Tutoriel 7 de SolidWorks
Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études
technologiques et autres personnes qui souhaitent maitriser SolidWorks.
Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres méthodes.
Le plus important est la simplicité et la rapidité de création des pièces en utilisant le minimum
des fonctions.
Ahmed Djebbi - CAO
pf3
pf4
pf5
pf8
pf9
pfa

Partial preview of the text

Download TUTORIEL 07 - SOLIDWORKS (COMPUTER AIDED DESIGN ) and more Study Guides, Projects, Research Computer Aided Design (CAD) in PDF only on Docsity!

Tutoriel 7 de SolidWorks

Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études technologiques et autres personnes qui souhaitent maitriser SolidWorks. Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres méthodes. Le plus important est la simplicité et la rapidité de création des pièces en utilisant le minimum des fonctions.

Ahmed Djebbi - CAO

Dans ce tutoriel, vous allez scanner, télécharger et utiliser le Réservoir (Tank) sans les concevoir.

  1. Charger le fichier TuTo 7. Step et créer une mise en plan
  2. Choisir A4 (ANSI) Landscape et cliquer sur OK
  3. Insertion d'une vue : Vous devriez maintenant voir la bordure de papier en bas et la « palette de vues » à droite.

Ahmed Djebbi - CAO

  1. Cette boîte de dialogue contient de nombreuses options utiles pour modifier le dessin. Sélectionnez l'option : Type de projection "Europe".
  2. Sélectionnez l'onglet "Disposition des vues" ou « Mise en plan » puis l'option "Vue projetée". Sélectionnez ensuite la vue de face et déplacez votre pointeur vers le bas, cliquez sur le bouton gauche de la souris, puis déplacez votre pointeur vers la gauche et cliquez sur le bouton gauche de la souris. Remarque : Si vous souhaitez déplier votre vue isométrique, déplacez votre pointeur 45 degrés de la vue de face et cliquez sur le bouton gauche de la souris.
  3. Sélectionnez l'icône "Vue en coupe ", puis choisissez la ligne verticale de séparation et cliquez sur le centre de cercle de la vue de dessus.

Ahmed Djebbi - CAO

  1. Cliquez sur le bouton gauche de la souris et vous devriez maintenant pouvoir faire glisser une vue en coupe et la déposer juste à côté de la vue "Dessus" en cliquant à nouveau avec le bouton gauche de la souris.
  2. Sélectionnez l'icône "Vue de détail". L'outil cercle est automatiquement activé afin que vous puissiez dessiner un cercle entourant la région à partir de laquelle vous souhaitez créer une vue détaillée.
  3. Déplacez la vue à l'emplacement souhaité et cliquez avec le bouton gauche de la souris pour la libérer/la déposer. Remarque : l'échelle de la vue peut être modifiée en double-cliquant simplement sur le texte « échelle » et en saisissant une nouvelle valeur, et la position et le diamètre du cercle

Ahmed Djebbi - CAO

  1. Choisissez le cercle ensuite sélectionnez l'onglet « Mise en plan » puis l'option "Rogner la vue". Remarque : Rogner une vue existante pour n’en montrer qu’une partie
  2. Sélectionnez l'onglet « Mise en plan » puis l'option "Vue intrrompue".
  3. Sélectionnez l'onglet "Disposition des vues" ou « Mise en plan » puis l'option "Vue du modèle". Sélectionnez ensuite la vue de face du modèle et Faites-le glisser sur la feuille, cliquez sur le bouton gauche de la souris

Ahmed Djebbi - CAO

Ahmed Djebbi - CAO

  1. Sélectionner toutes les côtes et cliquer sur réorganiser les côtes automatiquement dans la fenêtre flottante
