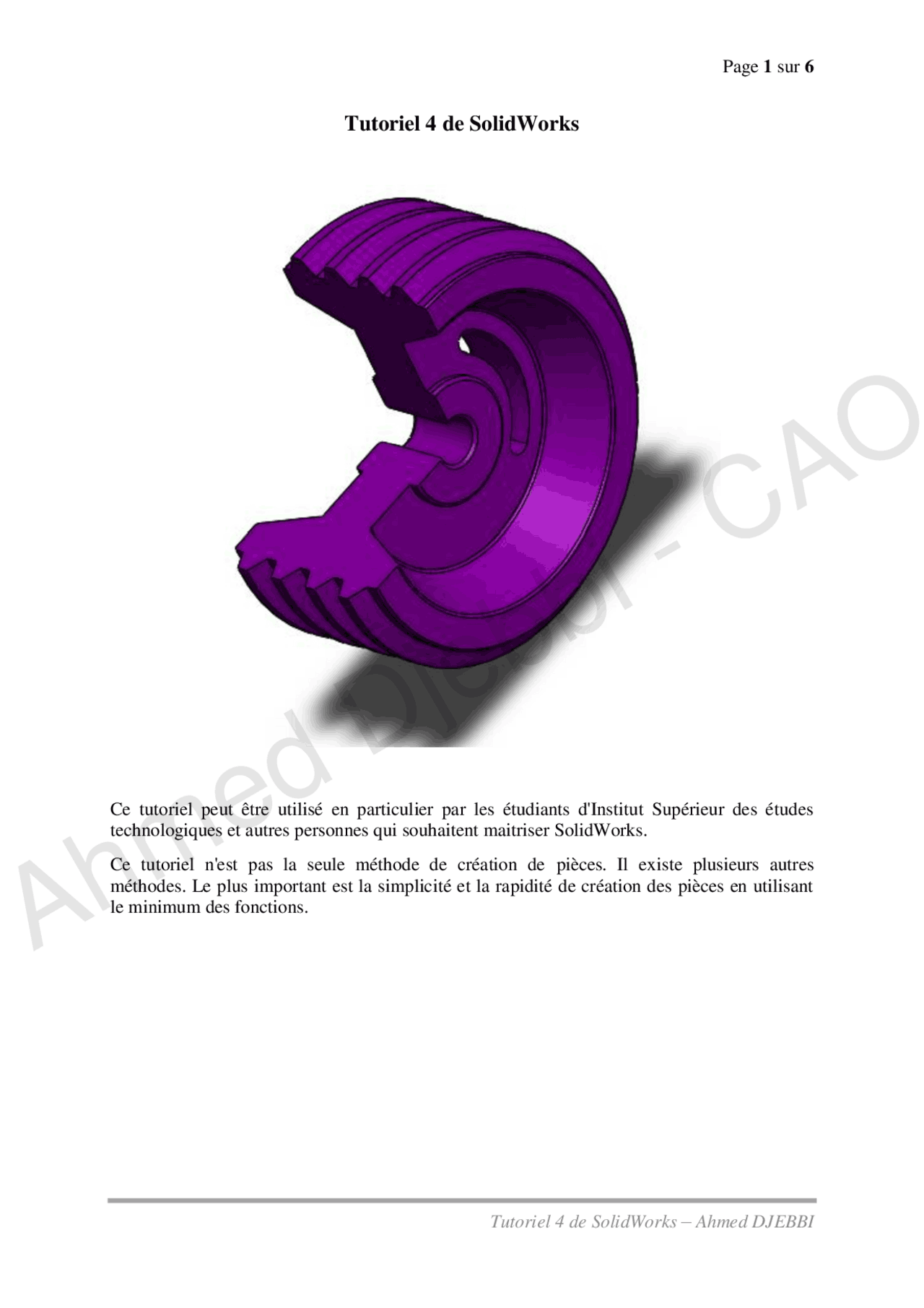

Tutoriel 4 de SolidWorks – Ahmed DJEBBI
Tutoriel 4 de SolidWorks
Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études
technologiques et autres personnes qui souhaitent maitriser SolidWorks.
Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres
méthodes. Le plus important est la simplicité et la rapidité de création des pièces en utilisant
le minimum des fonctions.
Ahmed Djebbi - CAO
pf3
pf4
pf5

Partial preview of the text

Download TUTORIEL 04 - SOLIDWORKS (COMPUTER AIDED DESIGN ) and more Study Guides, Projects, Research Computer Aided Design (CAD) in PDF only on Docsity!

Tutoriel 4 de SolidWorks

Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études technologiques et autres personnes qui souhaitent maitriser SolidWorks. Ce tutoriel n'est pas la seule méthode de création de pièces. Il existe plusieurs autres méthodes. Le plus important est la simplicité et la rapidité de création des pièces en utilisant le minimum des fonctions.

Ahmed Djebbi - CAO

  1. Démarrer SolidWorks et ouvrir un nouveau document SolidWorks.
  2. Sélectionner une nouvelle pièce.
  3. Vérifier l’unité de mesure. Nous allons utiliser le système MMGS.
  4. Sélectionner le plan de face

Ahmed Djebbi - CAO

  1. Symétriser l’esquisse
  2. Cliquer sur Bossage/Base avec révolution dans la barre d'outils Fonctions.

Ahmed Djebbi - CAO

  1. Créer une esquisse sur le plan 1,cliquez sur Rainure courbe par son centre (barre d'outils Esquisse)et tracer une rainure tel que son centre est horizontale avec l’origine de la pièce.
  2. Cliquer surEnlèvement de matière extrudé dans la barre d'outils Fonctions et créer un enlèvement de matière à travers tout- les deux Plan 1

Ahmed Djebbi - CAO
