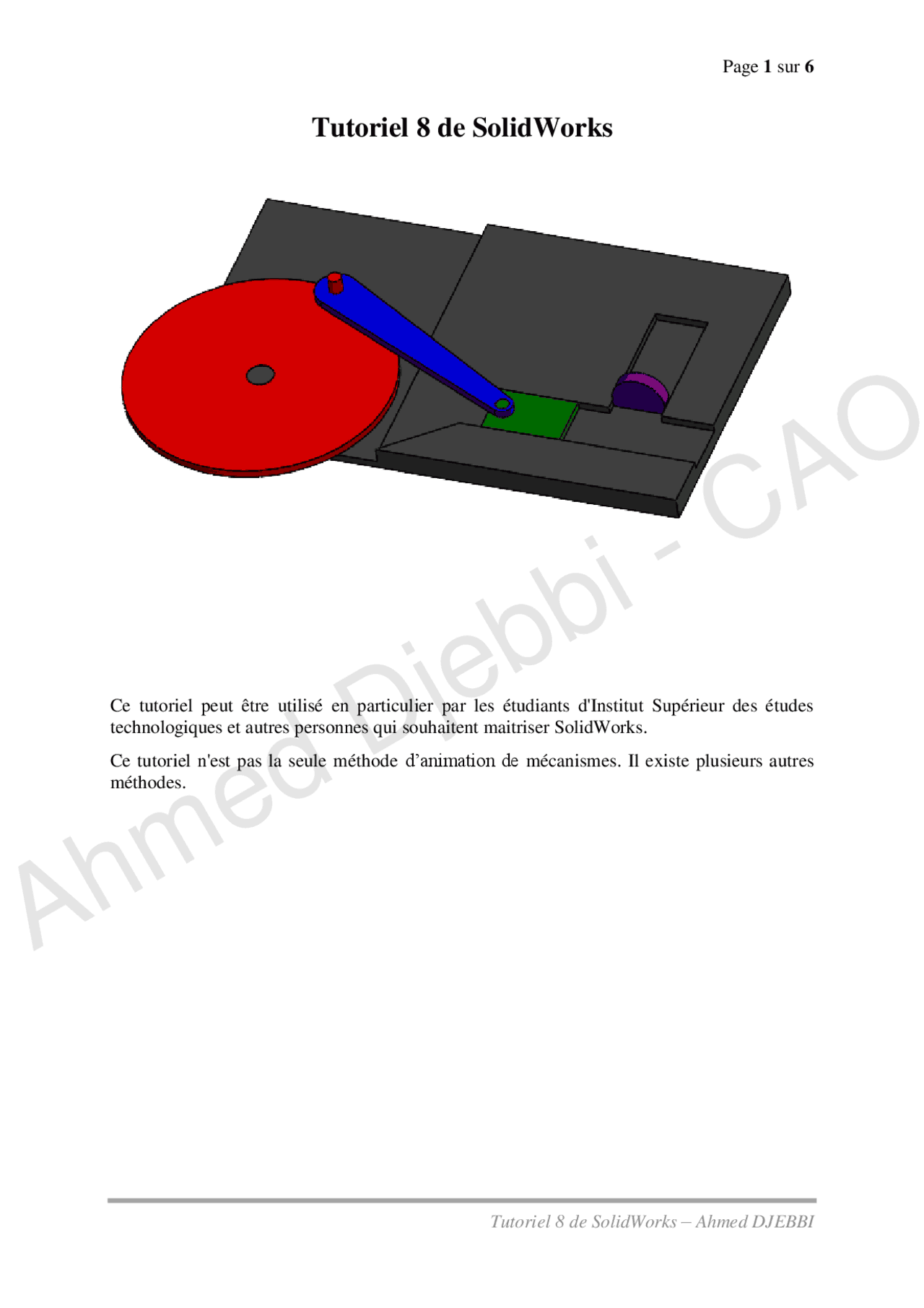

Tutoriel 8 de SolidWorks
Ce tutoriel peut être utilisé en particulier par les étudiants d'Institut Supérieur des études technologiques et autres personnes qui souhaitent maitriser SolidWorks. Ce tutoriel n'est pas la seule méthode d’animation de mécanismes. Il existe plusieurs autres méthodes.
Ahmed Djebbi - CAO
Dans ce tutoriel « Animation dans SolidWorks », nous allons étudier ensemble l’animation "étude de mouvement" et nous allons procéder par : Création de pièces à animer, Assemblage des pièces, Animation des pièces, Rendu de l'animation. Notre objectif principal dans ce projet appelé TuTo sera d'animer un système qui ne soit pas trop compliqué.
- Etape 1 - Création des pièces Base : Manivelle
Ahmed Djebbi - CAO
- Cliquez ici pour créer une nouvelle étude de mouvement : Ou alors, cliquez sur l'onglet en bas : L'étude de mouvement s'ouvre :
- Sélectionner « Animation » ensuite sur Moteur Nous allons commencer par faire tourner la manivelle de 90°. Cette rotation devra s'effectuer en 5 secondes. Pour faire tourner le composant, il va falloir lui attribuer un "moteur circulaire" :
Ahmed Djebbi - CAO
- Appuyez sur Calculer (barre d'outils MotionManager) pour calculer la simulation. Nous allons animer le piston juste après que la manivelle ait pivoté. C'est à dire que l'animation commencera à 5 s et se terminera disons à 10 s. Tout d'abord, il faut mentionner que on a créé déjà une contrainte de distance entre le piston et la base.
- Sélectionnez la contrainte sur la gauche de votre étude de mouvement :
- Copiez ensuite la clé de cette contrainte à 5 s et 8 s. Une "clé" ou "key frame" en anglais, et une "image" reflétant la position précise d'un objet de l'animation à un temps donné.
- Double cliquez sur la clé à 5s et mettez la valeur à 30 mm
- Double cliquez sur la troisième clé et remettez la valeur à 0 mm
- Recalculer la simulation
- Cliquez sur Enregistrer l’animation (barre d'outils MotionManager).
- Dans la boîte de dialogue Enregistrer l'animation dans un fichier : Saisissez un nom pour Nom de fichier. Sélectionnez un format pour Enregistrer en tant que type. Sélectionnez une valeur sous Saisir à partir de.
Ahmed Djebbi - CAO
