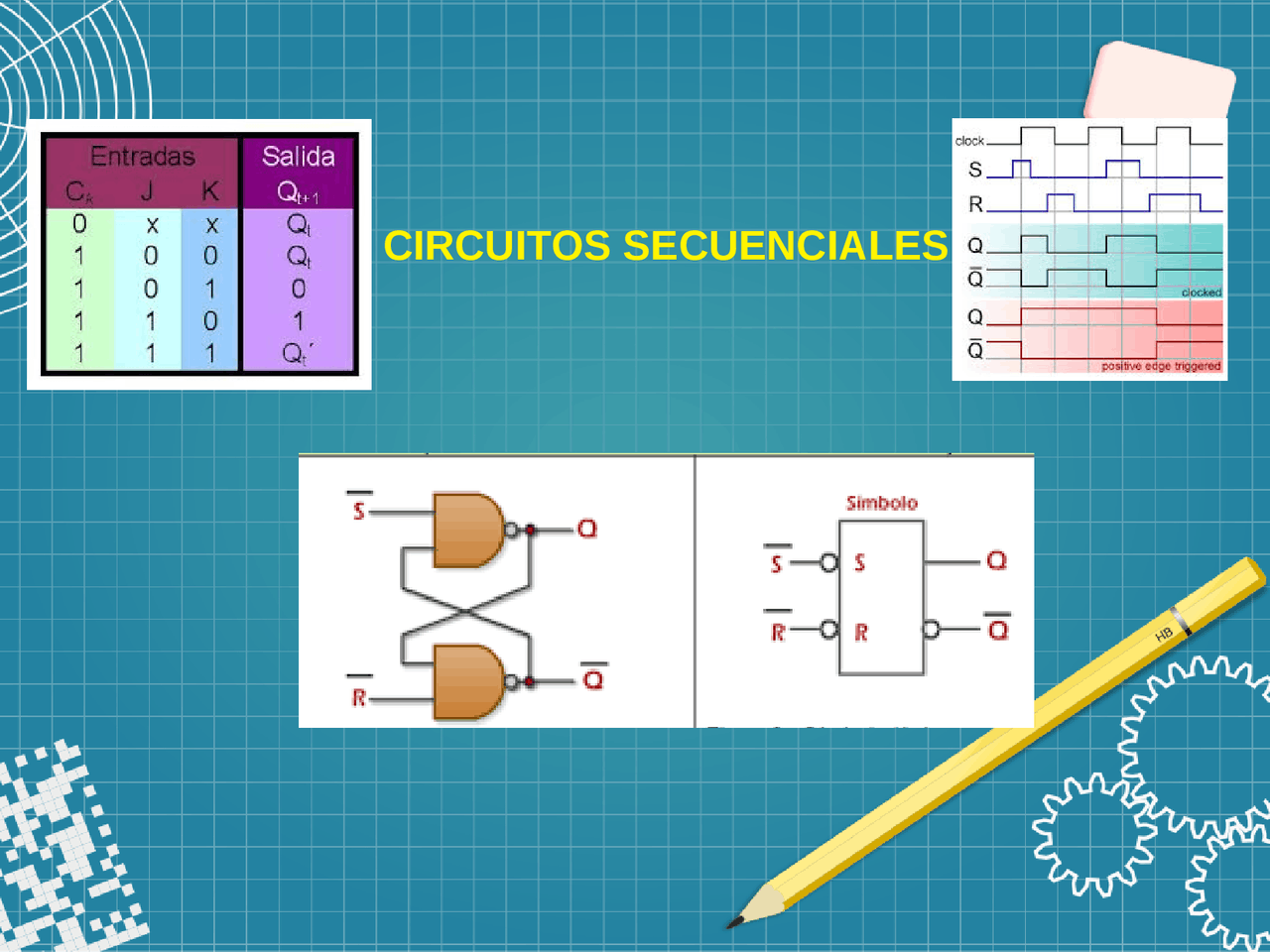

CIRCUITOS SECUENCIALES
CARACTERÍSTICAS
● (^) MEMORIZAN INFORMACIÓN ● (^) LOS VALORES DE SALIDA DEPENDEN DE LOS VALORES DE ENTRADA Y EL ESTADO ANTERIOR ● (^) LOS DISPOSITIVOS MÁS ELEMENTALES SON LOS BIESTABLES ● (^) UNIENDO BIESTABLES SE CONSIGUEN :
- (^) CONTADORES
- (^) REGISTROS DE DESPLAZAMIENTO
R-S ( Inestable)
x x SET y RESET (encendido y borrado)
R-S master-slave
MAESTRO ESCLAVO
J-K BIESTABLES SÍNCRONOS
A partir de un D A partir de un R-S
D BIESTABLES ASÍNCRONOS
REALIZA EL SIGUIENTE EJERCICIO
T BIESTABLES SÍNCRONOS
J-K con las entradas unidas Muy utilizado para contadores
APLICACIONES DE LOS BIESTABLES
CONTADORES
● (^) Circuito secuencial cuya salidas representan con un código el número de impulsos aplicados a la entrada ● (^) Pueden ser ascendentes(si incrementan el contenido) o descendentes (si decrementan el contenido) ● (^) Se dividen en síncronos y asíncronos. ● (^) Existen contadores binarios y decimales (o de décadas). ● (^) Existen contadores complejos programables. Ej. 74163 REGISTROS DE DESPLAZAMIENTO ● (^) Sistemas secuenciales con biestables en cacada capaces de almacenar datos en forma de palabras de tantos bits como biestables. ● (^) Pueden ser: (^) Serie-serie (^) Paralelo-serie (^) Serie-paralelo (^) paralelo-paralelo
CONTADORES
En los contadores cada flip-flop tiene una frecuencia igual a la mitad de la frecuencia del flip-flop anterior ASÍNCRONOS
- (^) Aunque los biestables tienen reloj no lo comparten ni cambian a la vez
- (^) La señal de reloj se conecta solo al primer biestable.
- (^) Las demás señales de reloj son la salida del biestable anterior
CONTADORES
SÍNCRONOS
- (^) Todos los flip-flops tienen la misma señal de reloj
REGISTROS DE DESPLAZAMIENTO
Biestables conectados en cascada que almacenan la información durante un tiempo . Pueden ser unidireccional o bidireccional.
REGISTROS DE DESPLAZAMIENTO
PARALELO-PARALELO
La información llega a todos los flip.flops en cada pulso de reloj y sale en el siguiente de todos EJERCICIO :buscar en investigar los otros dos tipos de registro
EJERCICIOS
1.Con cloclip simula los siguientes biestables y comprueba su funcionamiento: a-R-S con componetes b. Con puertas lógicas c. Con encapsulado a b c
