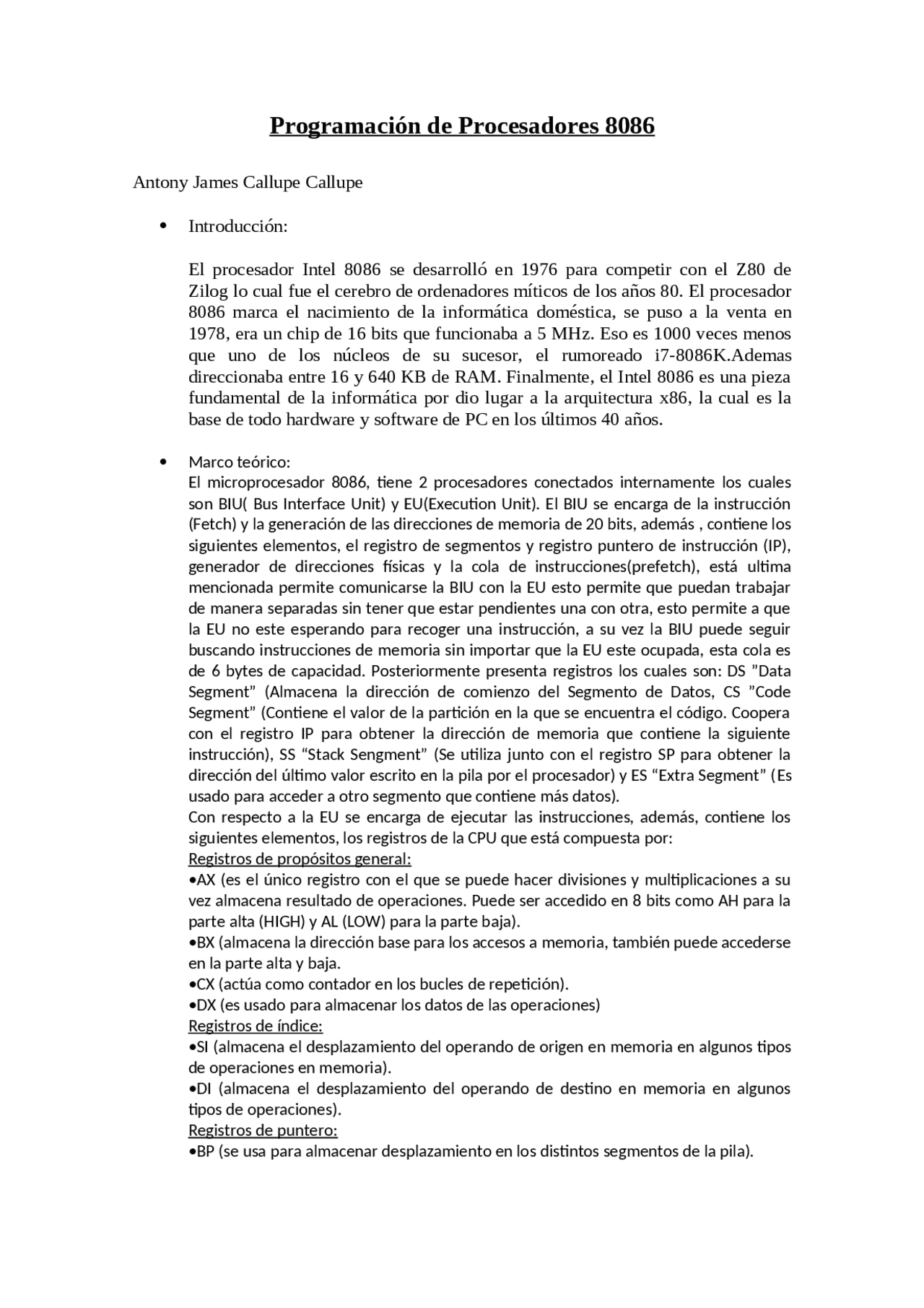

Programación de Procesadores 8086
Antony James Callupe Callupe
Introducción:
El procesador Intel 8086 se desarrolló en 1976 para competir con el Z80 de
Zilog lo cual fue el cerebro de ordenadores míticos de los años 80. El procesador
8086 marca el nacimiento de la informática doméstica, se puso a la venta en
1978, era un chip de 16 bits que funcionaba a 5 MHz. Eso es 1000 veces menos
que uno de los núcleos de su sucesor, el rumoreado i7-8086K.Ademas
direccionaba entre 16 y 640 KB de RAM. Finalmente, el Intel 8086 es una pieza
fundamental de la informática por dio lugar a la arquitectura x86, la cual es la
base de todo hardware y software de PC en los últimos 40 años.
Marco teórico:
El microprocesador 8086, tiene 2 procesadores conectados internamente los cuales
son BIU( Bus Interface Unit) y EU(Execution Unit). El BIU se encarga de la instrucción
(Fetch) y la generación de las direcciones de memoria de 20 bits, además , contiene los
siguientes elementos, el registro de segmentos y registro puntero de instrucción (IP),
generador de direcciones físicas y la cola de instrucciones(prefetch), está ultima
mencionada permite comunicarse la BIU con la EU esto permite que puedan trabajar
de manera separadas sin tener que estar pendientes una con otra, esto permite a que
la EU no este esperando para recoger una instrucción, a su vez la BIU puede seguir
buscando instrucciones de memoria sin importar que la EU este ocupada, esta cola es
de 6 bytes de capacidad. Posteriormente presenta registros los cuales son: DS ”Data
Segment” (Almacena la dirección de comienzo del Segmento de Datos, CS ”Code
Segment” (Contiene el valor de la partición en la que se encuentra el código. Coopera
con el registro IP para obtener la dirección de memoria que contiene la siguiente
instrucción), SS “Stack Sengment” (Se utiliza junto con el registro SP para obtener la
dirección del último valor escrito en la pila por el procesador) y ES “Extra Segment” ( Es
usado para acceder a otro segmento que contiene más datos).
Con respecto a la EU se encarga de ejecutar las instrucciones, además, contiene los
siguientes elementos, los registros de la CPU que está compuesta por:
Registros de propósitos general:
•AX (es el único registro con el que se puede hacer divisiones y multiplicaciones a su
vez almacena resultado de operaciones. Puede ser accedido en 8 bits como AH para la
parte alta (HIGH) y AL (LOW) para la parte baja).
•BX (almacena la dirección base para los accesos a memoria, también puede accederse
en la parte alta y baja.
•CX (actúa como contador en los bucles de repetición).
•DX (es usado para almacenar los datos de las operaciones)
Registros de índice:
•SI (almacena el desplazamiento del operando de origen en memoria en algunos tipos
de operaciones en memoria).
•DI (almacena el desplazamiento del operando de destino en memoria en algunos
tipos de operaciones).
Registros de puntero:
•BP (se usa para almacenar desplazamiento en los distintos segmentos de la pila).
