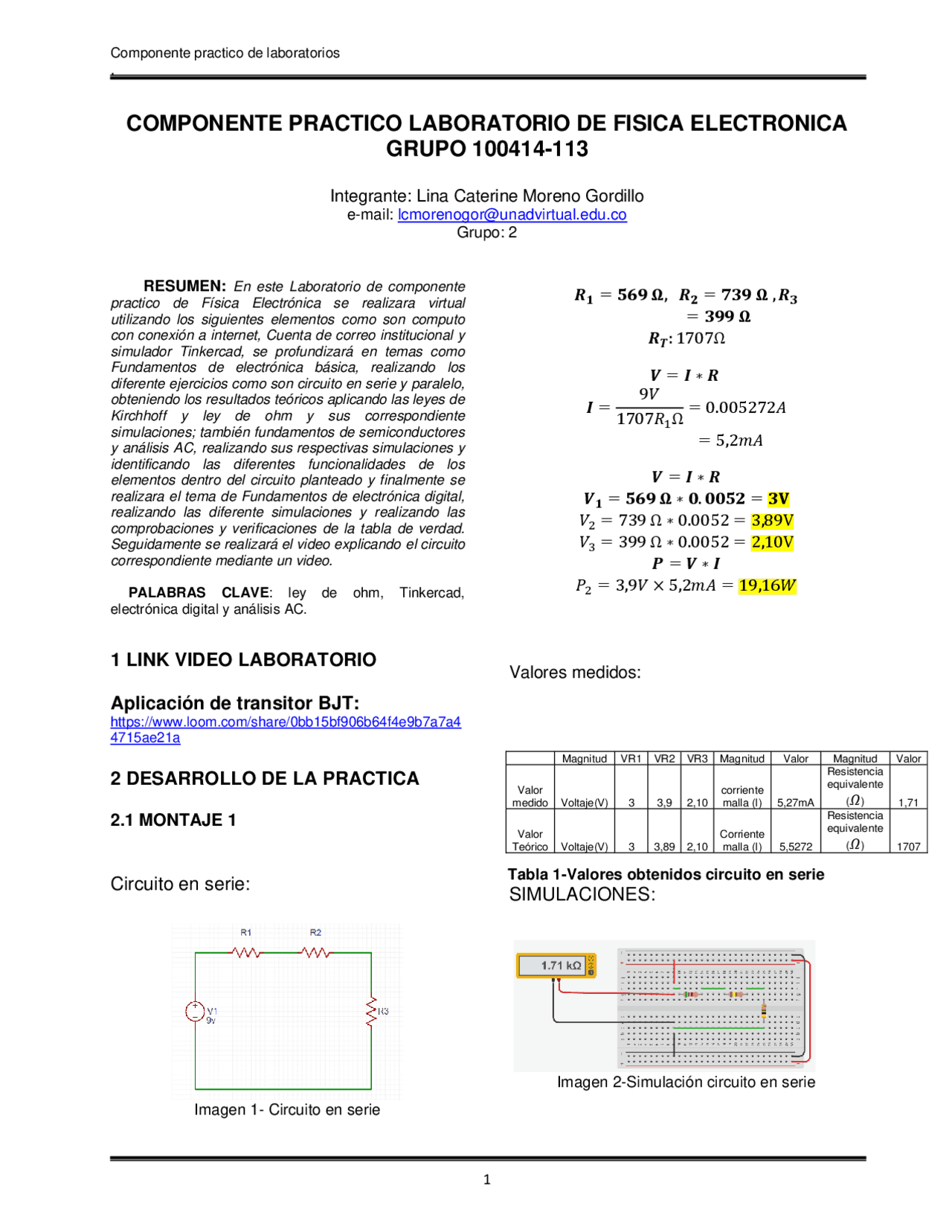

COMPONENTE PRACTICO LABORATORIO DE FISICA ELECTRONICA
GRUPO 100414- 113
Integrante: Lina Caterine Moreno Gordillo
Grupo: 2
RESUMEN: En este Laboratorio de componente
practico de Física Electrónica se realizara virtual utilizando los siguientes elementos como son computo con conexión a internet, Cuenta de correo institucional y simulador Tinkercad, se profundizará en temas como Fundamentos de electrónica básica, realizando los diferente ejercicios como son circuito en serie y paralelo, obteniendo los resultados teóricos aplicando las leyes de Kirchhoff y ley de ohm y sus correspondiente simulaciones; también fundamentos de semiconductores y análisis AC, realizando sus respectivas simulaciones y identificando las diferentes funcionalidades de los elementos dentro del circuito planteado y finalmente se realizara el tema de Fundamentos de electrónica digital, realizando las diferente simulaciones y realizando las comprobaciones y verificaciones de la tabla de verdad. Seguidamente se realizará el video explicando el circuito correspondiente mediante un video. PALABRAS CLAVE : ley de ohm, Tinkercad, electrónica digital y análisis AC.
1 LINK VIDEO LABORATORIO
Aplicación de transitor BJT:
https://www.loom.com/share/0bb15bf906b64f4e9b7a7a 4715ae21a
2 DESARROLLO DE LA PRACTICA
2.1 MONTAJE 1
Circuito en serie:
Imagen 1 - Circuito en serie
𝑉 2 = 739 Ω ∗ 0. 0052 = 3 ,89V
𝑉 3 = 399 Ω ∗ 0. 0052 = 2 ,10V
𝑃 2 = 3 , 9 𝑉 × 5 , 2 𝑚𝐴 = 19 , 16 𝑊
Valores medidos:
SIMULACIONES:
Imagen 2 - Simulación circuito en serie
Magnitud VR1 VR2 VR3 Magnitud Valor Magnitud Valor Valor medido Voltaje(V) 3 3,9 2, corriente malla (I) 5,27mA Resistencia equivalente
Valor Teórico Voltaje(V) 3 3,89 2, Corriente malla (I) 5, Resistencia equivalente
Tabla 1 - Valores obtenidos circuito en serie
Imagen 3 - Valores obtenidos en la simulación
Link de circuito serie: https://www.tinkercad.com/things/jkycGpa 3tOA Preguntas de profundización circuito serie
- ¿Qué pasa si aumento el valor de la resistencia R2? Rta : si aumento el valor de R2, la resistencia R1 y R disminuyen su voltaje para regular y sea igual a suministro de energía. - ¿Cree usted que en un circuito físico real los valores serian diferentes? ¿De ser así, cual es la razón para que esto suceda? Rta: creo que el circuito físico real los valores tengan una aproximación a la de la simulación, pues lo que va a cambiar es muy sea igual al valor del suministro de energía. •Después de medir el voltaje en las 3 resistencias calcular la potencia en la resistencia R2 (Teórico y práctico) La potencia es 19,16 W CIRCUITO EN PARALELO
Imagen 4 - Circuito en paralelo.
𝑹𝟏 = 𝟓𝟔𝟗 𝛀, 𝑹𝟐 = 𝟕𝟑𝟗 𝛀 , 𝑹𝟑 = 𝟑𝟗𝟗 𝛀 𝑹𝑻 = 𝟏 𝟏 𝑹𝟏
𝟏 𝑹𝟐
𝟏 𝑹𝟑 𝑹𝑻 = 𝟏 𝟏 𝟓𝟔𝟗 𝛀
𝟏 𝟕𝟑𝟗𝛀
𝟏 𝟑𝟗𝟗 = 𝟏𝟕𝟖. 𝟎𝟎𝟑𝟑 𝛀 𝐼 = 𝑉 𝑅 = 9 𝑉 178 , 03 Ω = 0 , 0505 𝐴 𝐼 1 = 9 𝑉 569 Ω = 0. 01581 𝐴 → 𝟏𝟓, 𝟖𝟏𝒎𝑨 𝐼 2 = 9 𝑉 739 Ω = 0. 01216 𝐴 → 𝟏𝟐, 𝟏𝟔𝒎𝑨 𝐼 3 = 9 𝑉 399 Ω = 0. 022556 𝐴 → 𝟐𝟐, 𝟓𝟔𝒎𝑨 Evidencia Simulación:
Imagen 5 --Simulación Circuito en paralelo.
Imagen 6 - Simulación Circuito en paralelo 2.
Link circuito paralelo: https://www.tinkercad.com/things/gBmJJ4CIB Oy Magnitu d IR1^ IR2^ IR^ Magnitu d Valo r Magnitud^ Valo r valor medid o Corrient e (A) 15,8^ 12,2^ 22,^ Voltaje (V) 9 Resistenci a equivalent
e (𝛺)
178 valor Teóric o Corrient e (A) 15, 1 12, 6 22, 6 Voltaje (V) 8, Resistenci a equivalent
e (𝛺)
178
Tabla 2 - Valores obtenidos circuito en paralelo
Preguntas de profundización circuito paralelo.
Imagen 12 - Simulación Aplicación transistor BJT.
Link de la simulación: https://www.tinkercad.com/things/im1kwdj cUqj Preguntas de profundización Aplicación transistor ¿Qué papel cumple el transistor? Rta: El transito tiene tres zonas la cual funciona como de abrir y cerrar el circuito, además amplifica la señal. ¿Qué papel cumple el diodo conectado al colector del transistor? Rta: El diodo es un elemento que funciona como un protector del circuito, este no permite que se devuelva la corriente. ¿Qué papel cumple el potenciómetro? Rta: Esta es una perilla que nos permite tener control del voltaje ya sea para disminuir o para aumentar manualmente. ¿Qué configuración de transistor utiliza? En la configuración se utiliza el colector y la base. Explique ¿qué es el estado de corte y saturación de un transitor BJT?. El transito tiene tres zonas la cual funciona como de abrir y cerrar el circuito, en la zona de corte abre el circuito y la región de saturación cierra el circuito. 2.3 MONTAJE 3 Comprobación compuertas lógicas Tinkercad.
Imagen 13 - Simulación Comprobación compuertas
lógicas Tinkercad
Vínculo Compuertas lógicas: https://www.tinkercad.com/things/kRJi5lozSD Tabla de compuertas comprobadas Compuertas. COMPUERTA AND A B Estado Led de salida 0 0 Apagado 0 1 Apagado 1 0 Apagado 1 1 Encendido
Tabla 3 - COMPUERTA AND
COMPUERTA NOR A B Estado Led de salida 0 0 Encendido 0 1 Apagado 1 0 Apagado 1 1 Apagado
Tabla 4 - COMPUERTA NOR
COMPUERTA NAND A B Estado Led de salida 0 0 Encendido 0 1 Encendido 1 0 Encendido 1 1 Apagado
Tabla 5 - COMPUERTA NAND
COMPUERTA OR A B Estado Led de salida 0 0 Apagado 0 1 Encendido 1 0 Encendido 1 1 Encendido
Tabla 6 - COMPUERTA OR
Comprobación compuertas BCD A 7 SEGMENTOS
Imagen 14 - Simulación Controlar Display BCD
mediante interruptor de 4 salidas.
ENLACE DE EL CONTROLADOR DISPLAY BDC:
https://www.tinkercad.com/things/lx9xfXqp3hb Salida del interruptor Visualización Display
“0000” Cero (0)
“0001” Uno (1)
“0010” Dos (2)
“0011” Tres (3)
“0100” Cuatro (4)
“0101” Cinco (5)
“0110” Seis (6)
“0111” Siete (7)
“1000” Ocho (8)
“1001” Nueve (9)
“1010” Diez (10)
Tabla 7 - Valores obtenidos en la simulación compuertas BCD A 7 SEGMENTOS El codificador recibe la señal dada al conmutador y este envía la señal para que la pantalla de Display digital muestre en número digital, pero en algunos casos la pantalla no muestra ninguna señal o número digital. Esto sucede porque en el conmutador damos ordenes la cual lo que hacemos es abrir el circuito y esto evita el paso de la señal al codificador. 3 CONCLUSIONES
- Es muy importante para la hallar el valor de tensión, corriente, resistencia entre otros primeramente identificar que clase de circuitos es y así poder plantear las leyes de Kirchhoff y leyes ohm según corresponda para obtener los resultados correctos.
- La gran importancia que se debe de tener es saber cada una de la funcionalidad de los elementos del circuito, conectar y/o puentear los cables en su correspondiente en su sitio en el simulador, ya que por un error mínimo, no permite el funcionamiento correcto de este.
- En la electrónica digital en el conmutador solo se maneja so dígitos que son cero y uno, la cual este se identifica o relacionan en las tables de verdad de acuerdo con su clase de compuerta para funcionalidad, de igual manera en el simulador se observó que la electrónica digita, arroja valores muy exactos. 4 REFERENCIAS [1]. Hayt, W. H. J. Durbin, S. M. y Kemmerly, J. E. (2019). Análisis de circuitos en ingeniería (9a. ed.). McGraw-Hill Interamericana. [2]. Barrales Guadarrama, R. Barrales Guadarrama, V. R. y Rodríguez Rodríguez, M. E. (2016). Circuitos eléctricos: teoría y práctica. Grupo Editorial Patria. Recuperado de: https://elibro- net.bibliotecavirtual.unad.edu.co/es/ereader/una d/. [3]. Guerrero Sedeño, J. (2011). Análisis de circuitos eléctricos: estado estable. Universidad del Norte. [4]. Hernández Martín, J. L. (2014). Electricidad: fundamentos y problemas de electrostática, corriente continua, electromagnetismo y corriente alterna. RA-MA Editorial. [5]. Leñero Bardallo, J. A. (2018). Fundamentos de la electrónica y los semiconductores. Servicio de Publicaciones de la Universidad de Cádiz. [6]. Boylestad, R. L., Nashelsky, L.(2018). Electrónica: teoría de circuitos y dispositivos electrónicos. Pearson Educación. [7]. ZUREK.E (2018). Conmutació n : diseñ o digital. Universidad del Norte.
