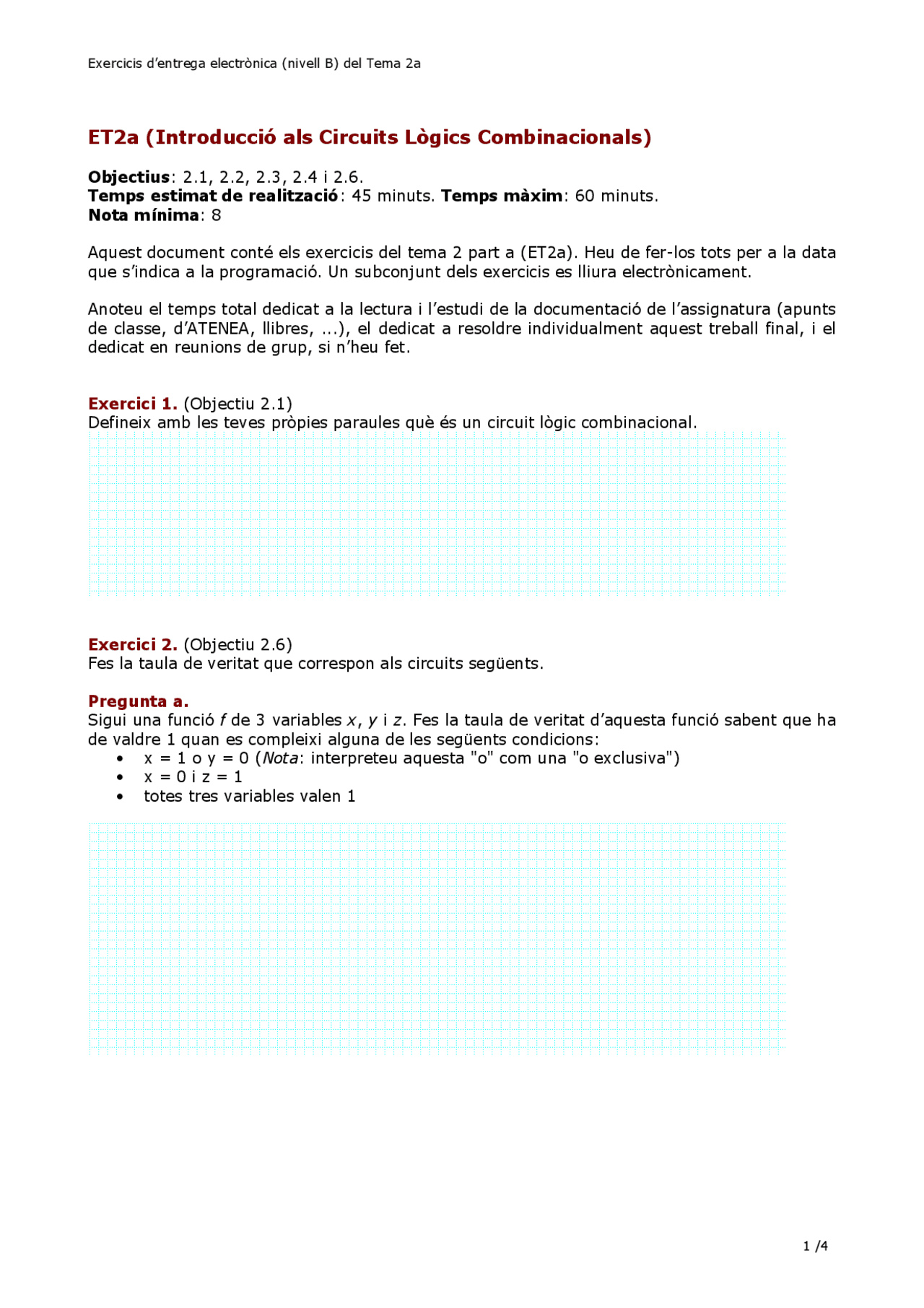

Exercicis d’entrega electrònica (nivell B) del Tema 2a
1 /4
ET2a (Introducció als Circuits Lògics Combinacionals)
Objectius: 2.1, 2.2, 2.3, 2.4 i 2.6.
Temps estimat de realització: 45 minuts. Temps màxim: 60 minuts.
Nota mínima: 8
Aquest document conté els exercicis del tema 2 part a (ET2a). Heu de fer-los tots per a la data
que s’indica a la programació. Un subconjunt dels exercicis es lliura electrònicament.
Anoteu el temps total dedicat a la lectura i l’estudi de la documentació de l’assignatura (apunts
de classe, d’ATENEA, llibres, ...), el dedicat a resoldre individualment aquest treball final, i el
dedicat en reunions de grup, si n’heu fet.
Exercici 1. (Objectiu 2.1)
Defineix amb les teves pròpies paraules què és un circuit lògic combinacional.
Exercici 2. (Objectiu 2.6)
Fes la taula de veritat que correspon als circuits següents.
Pregunta a.
Sigui una funció f de 3 variables x, y i z. Fes la taula de veritat d’aquesta funció sabent que ha
de valdre 1 quan es compleixi alguna de les següents condicions:
• x = 1 o y = 0 (Nota: interpreteu aquesta "o" com una "o exclusiva")
• x = 0 i z = 1
• totes tres variables valen 1
