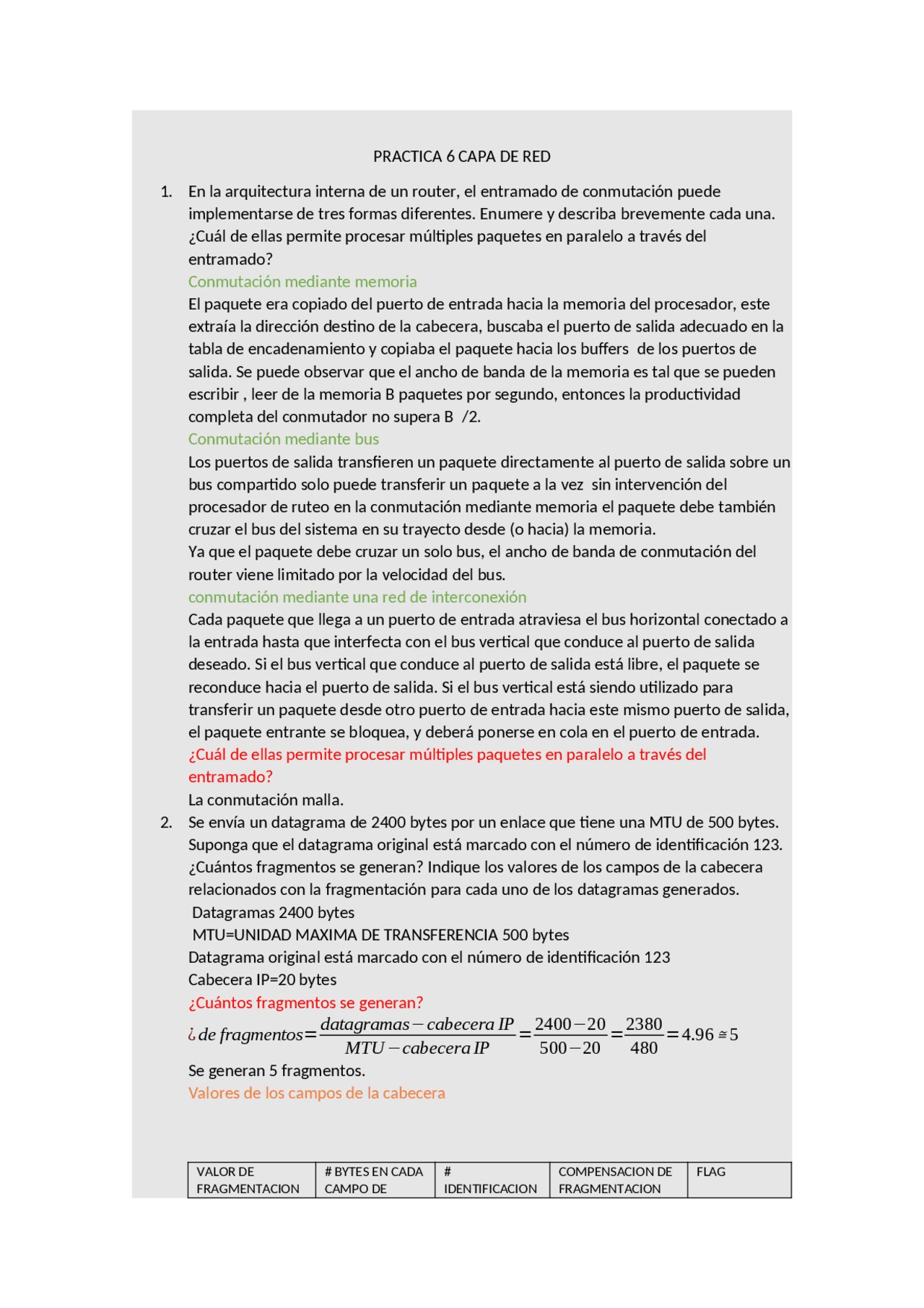

PRACTICA 6 CAPA DE RED
1. En la arquitectura interna de un router, el entramado de conmutación puede
implementarse de tres formas diferentes. Enumere y describa brevemente cada una.
¿Cuál de ellas permite procesar múltiples paquetes en paralelo a través del
entramado?
Conmutación mediante memoria
El paquete era copiado del puerto de entrada hacia la memoria del procesador, este
extraía la dirección destino de la cabecera, buscaba el puerto de salida adecuado en la
tabla de encadenamiento y copiaba el paquete hacia los buffers de los puertos de
salida. Se puede observar que el ancho de banda de la memoria es tal que se pueden
escribir , leer de la memoria B paquetes por segundo, entonces la productividad
completa del conmutador no supera B /2.
Conmutación mediante bus
Los puertos de salida transfieren un paquete directamente al puerto de salida sobre un
bus compartido solo puede transferir un paquete a la vez sin intervención del
procesador de ruteo en la conmutación mediante memoria el paquete debe también
cruzar el bus del sistema en su trayecto desde (o hacia) la memoria.
Ya que el paquete debe cruzar un solo bus, el ancho de banda de conmutación del
router viene limitado por la velocidad del bus.
conmutación mediante una red de interconexión
Cada paquete que llega a un puerto de entrada atraviesa el bus horizontal conectado a
la entrada hasta que interfecta con el bus vertical que conduce al puerto de salida
deseado. Si el bus vertical que conduce al puerto de salida está libre, el paquete se
reconduce hacia el puerto de salida. Si el bus vertical está siendo utilizado para
transferir un paquete desde otro puerto de entrada hacia este mismo puerto de salida,
el paquete entrante se bloquea, y deberá ponerse en cola en el puerto de entrada.
¿Cuál de ellas permite procesar múltiples paquetes en paralelo a través del
entramado?
La conmutación malla.
2. Se envía un datagrama de 2400 bytes por un enlace que tiene una MTU de 500 bytes.
Suponga que el datagrama original está marcado con el número de identificación 123.
¿Cuántos fragmentos se generan? Indique los valores de los campos de la cabecera
relacionados con la fragmentación para cada uno de los datagramas generados.
Datagramas 2400 bytes
MTU=UNIDAD MAXIMA DE TRANSFERENCIA 500 bytes
Datagrama original está marcado con el número de identificación 123
Cabecera IP=20 bytes
¿Cuántos fragmentos se generan?
¿de fragmentos=datagramas−cabecera IP
MTU −cabecera IP =2400−20
500−20
=2380
480
=4.96 ≅5
Se generan 5 fragmentos.
Valores de los campos de la cabecera
VALOR DE
FRAGMENTACION
# BYTES EN CADA
CAMPO DE
#
IDENTIFICACION
COMPENSACION DE
FRAGMENTACION
FLAG
