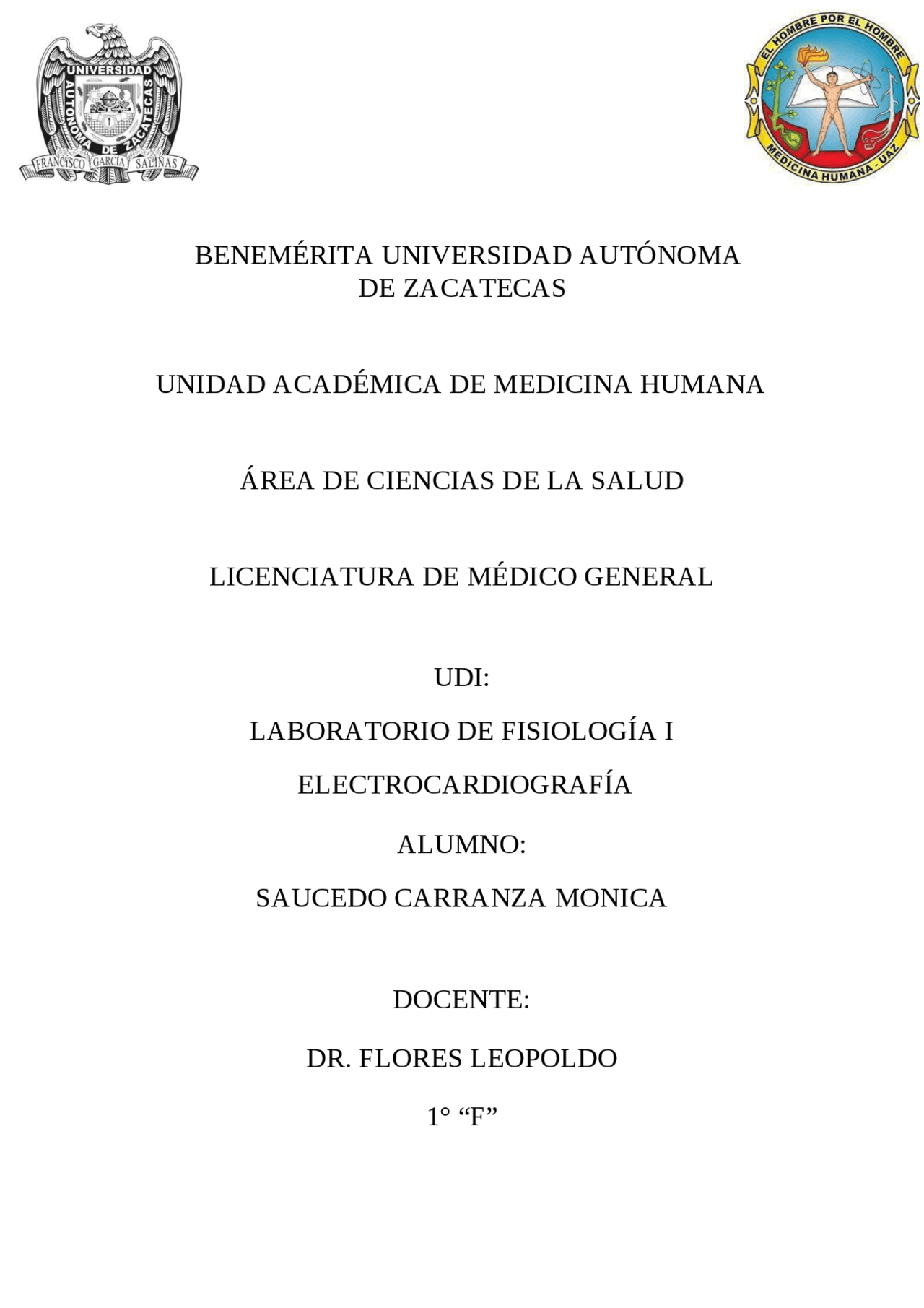

Electrocardiografía. Pre-reporte.
Tipo: Apuntes
1 / 4
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
El electrocardiograma es el registro gráfico de los potenciales eléctricos generados por el corazón. El electrocardiograma es un registro que refleja la actividad eléctrica del corazón, realizado con la ayuda de un aparato conocido con el nombre de electrocardiógrafo. Las señales se reciben a través de electrodos metálicos que se adhieren a las extremidades y a la pared torácica y posteriormente se amplifican y registran con el electrocardiógrafo. Las derivaciones del ECG reciben las diferencias instantáneas de potencial entre estos electrodos.
Podemos decir que el inscriptor de un electrocardiógrafo se mueve por el galvanómetro. El galvanómetro es un medidor de corriente que pivota una aguja adelante y atrás, dependiendo de la dirección de la corriente que pasa a través suyo. Este movimiento de la aguja del galvanómetro es directamente responsable del movimiento ascendente- descendente del inscriptor. El inscriptor está confeccionado para pivotar hacia arriba si la corriente eléctrica fluye en una dirección a través de la derivación, y hacia abajo si la corriente fluye en la dirección opuesta. Los ingenieros han designado por convención como positivo, a aquel electrodo que produce una deflexión positiva (hacia arriba) en el ECG cuando una corriente (vector) se acerca hacia él y que produce una deflexión negativa (hacia abajo) cuando se aleja de él.
No es más que un conjunto de ondas que Einthoven denominó P , Q , R , S , T y U de acuerdo con el orden e aparición de tiempo. o P: Resultado de la activación auricular o Q , R , y S: integran el complejo vetricular por la propagación de la onda de excitación a la musculatura de ambos ventrículos y el tabique interventricular. o Complejo S-T: Terminando el proceso de despolarización de toda la masa muscular auricular y ventricular acaece una pequeña pausa. o T: Expresión del restaurador proceso de repolarización de los ventrículos. Los equipos con los que se realiza el electrocardiograma vienen dotados de un selector de derivaciones, de modo que éstas se toman siempre en el mismo orden, son: D1 , D2 , D3 , VR , VL , VF y las seis precordiales: V1 , V2 , V3 , V4 , V5 y V6. El electrocardiograma es una representación de un conjunto de 12 derivaciones, que nos da una información global y espacial de la actividad eléctrica cardíaca.
