“Una estructura formada por barras articuladas, en la que las cargas están aplicadas sobre
los nudos (o articulaciones) y en la que el peso de las barras es despreciable frente a
dichas cargas, la única solicitación en las secciones transversales de sus barras será el
esfuerzo normal (reacciones en un sólido biarticulado plano). En ocasiones, interesa
conocer el valor de los esfuerzos normales de algunas barras, sin analizar toda la
estructura como se hace en el método de los nudos. Para estos casos, se utilizará
el método de las secciones imaginando que la estructura está seccionada precisamente
por aquellas barras cuyos esfuerzos normales se quiere determinar. Este método se
utiliza para determinar las fuerzas internas o solicitaciones en una sección transversal de
una viga. La aplicación particular del método de las secciones para estructuras
articuladas se denomina método de Ritter. Las ecuaciones de equilibrio determinan estas
fuerzas normales, siempre que el número de barras cortadas no sea superior a tres.”

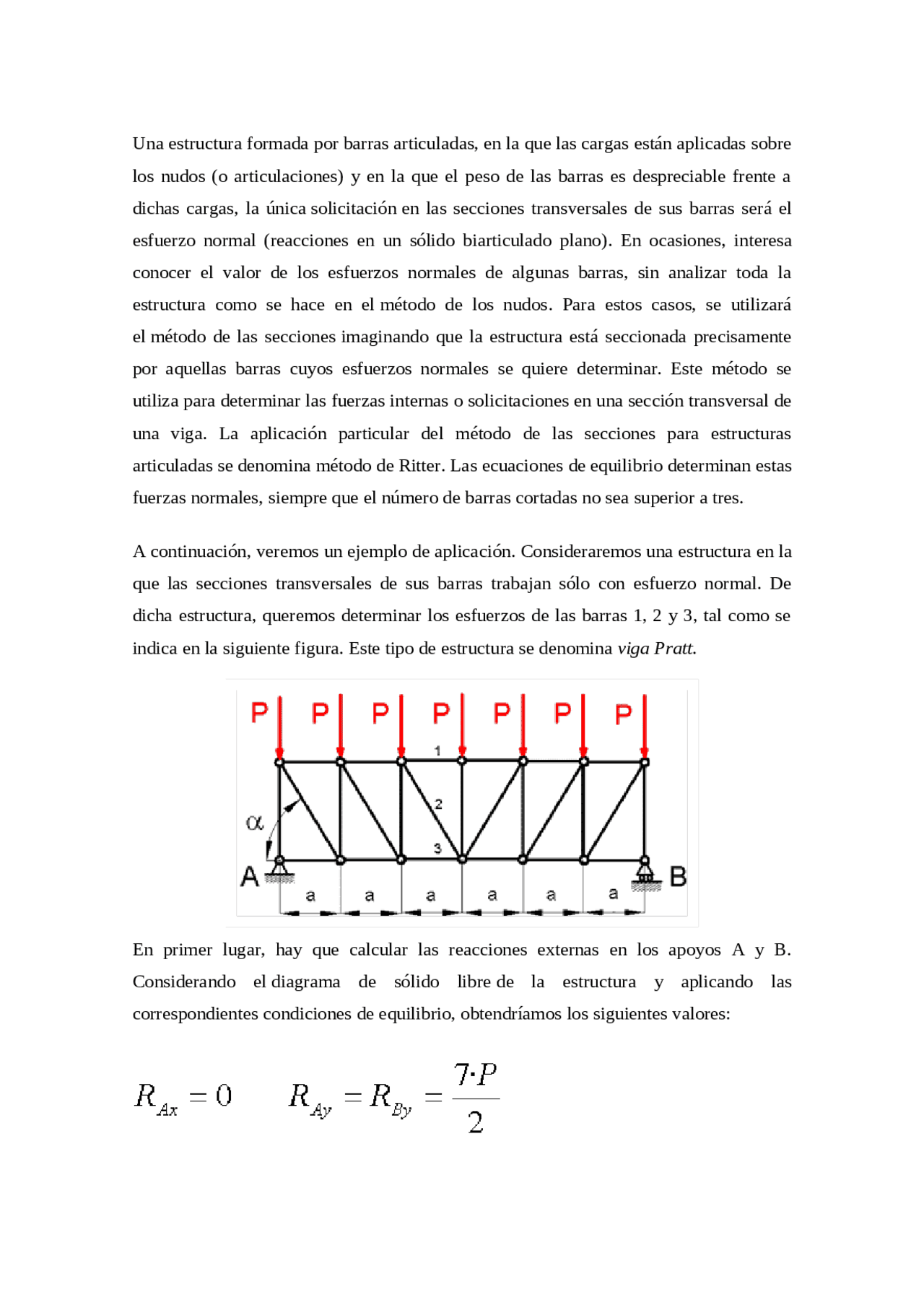

A continuación, veremos un ejemplo de aplicación. Consideraremos una estructura en la
que las secciones transversales de sus barras trabajan sólo con esfuerzo normal. De
dicha estructura, queremos determinar los esfuerzos de las barras 1, 2 y 3, tal como se
indica en la siguiente figura. Este tipo de estructura se denomina viga Pratt.
En primer lugar, hay que calcular las reacciones externas en los apoyos A y B.
Considerando el diagrama de sólido libre de la estructura y aplicando las
correspondientes condiciones de equilibrio, obtendríamos los siguientes valores:
