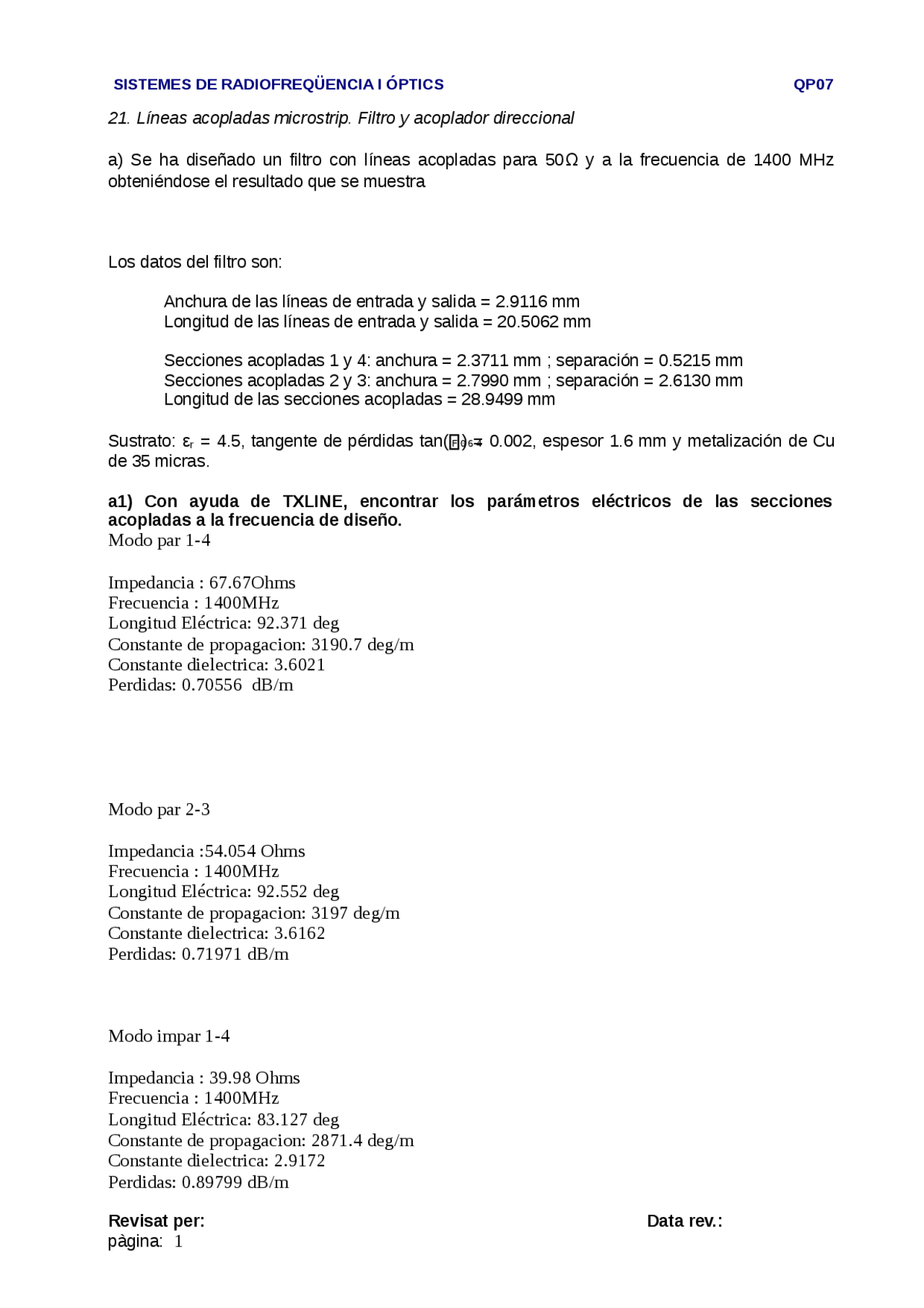

21. Líneas acopladas microstrip. Filtro y acoplador direccional
a) Se ha diseñado un filtro con líneas acopladas para 50Ω y a la frecuencia de 1400 MHz
obteniéndose el resultado que se muestra
Los datos del filtro son:
Anchura de las líneas de entrada y salida = 2.9116 mm
Longitud de las líneas de entrada y salida = 20.5062 mm
Secciones acopladas 1 y 4: anchura = 2.3711 mm ; separación = 0.5215 mm
Secciones acopladas 2 y 3: anchura = 2.7990 mm ; separación = 2.6130 mm
Longitud de las secciones acopladas = 28.9499 mm
Sustrato: εr = 4.5, tangente de pérdidas tan( F 0 6 4) = 0.002, espesor 1.6 mm y metalización de Cu
de 35 micras.
a1) Con ayuda de TXLINE, encontrar los parámetros eléctricos de las secciones
acopladas a la frecuencia de diseño.
Modo par 1-4
Impedancia : 67.67Ohms
Frecuencia : 1400MHz
Longitud Eléctrica: 92.371 deg
Constante de propagacion: 3190.7 deg/m
Constante dielectrica: 3.6021
Perdidas: 0.70556 dB/m
Modo par 2-3
Impedancia :54.054 Ohms
Frecuencia : 1400MHz
Longitud Eléctrica: 92.552 deg
Constante de propagacion: 3197 deg/m
Constante dielectrica: 3.6162
Perdidas: 0.71971 dB/m
Modo impar 1-4
Impedancia : 39.98 Ohms
Frecuencia : 1400MHz
Longitud Eléctrica: 83.127 deg
Constante de propagacion: 2871.4 deg/m
Constante dielectrica: 2.9172
Perdidas: 0.89799 dB/m
