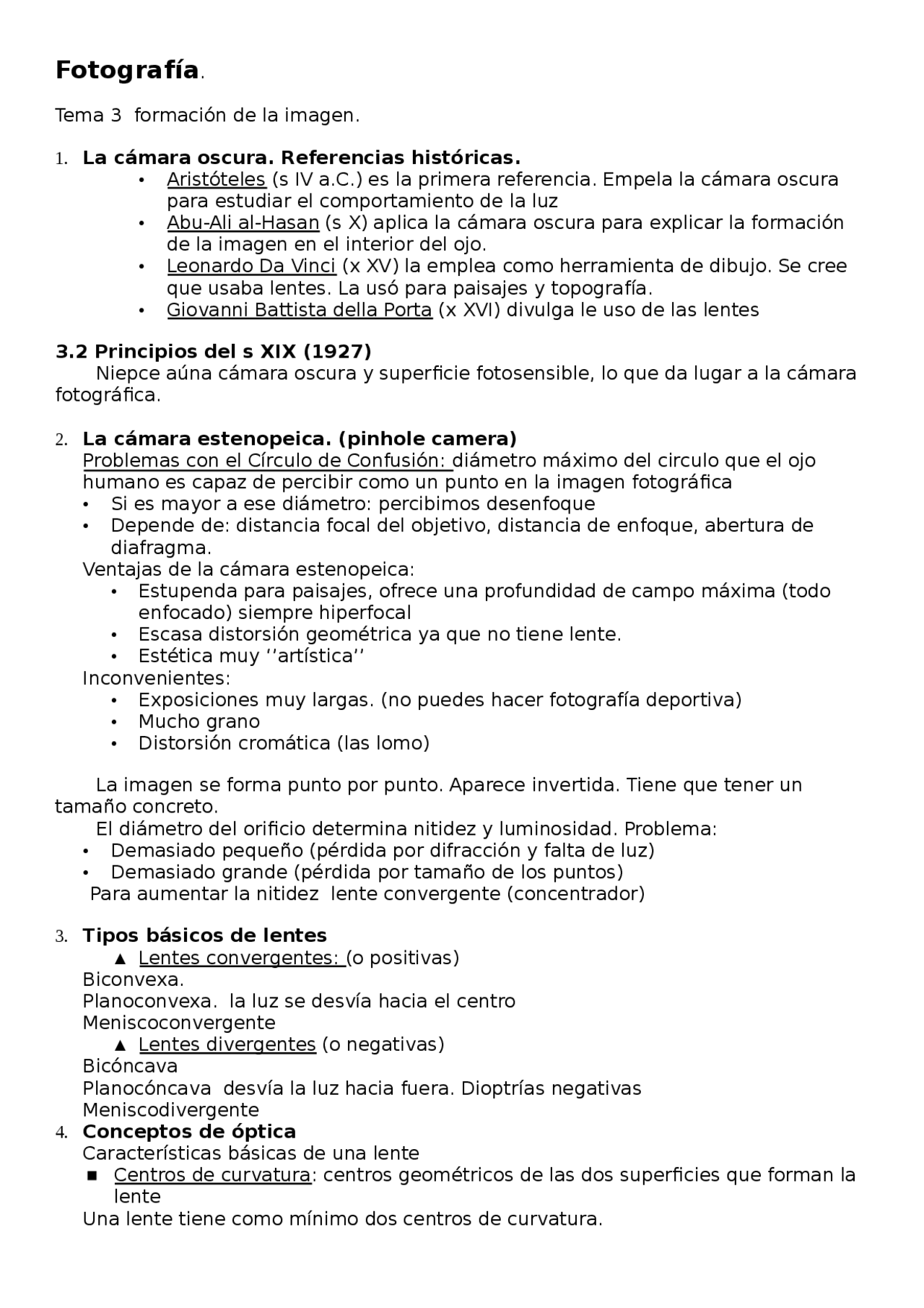

Fotografía.
Tema 3 formación de la imagen.
- La cámara oscura. Referencias históricas.
- Aristóteles (s IV a.C.) es la primera referencia. Empela la cámara oscura para estudiar el comportamiento de la luz
- Abu-Ali al-Hasan (s X) aplica la cámara oscura para explicar la formación de la imagen en el interior del ojo.
- Leonardo Da Vinci (x XV) la emplea como herramienta de dibujo. Se cree que usaba lentes. La usó para paisajes y topografía.
- Giovanni Battista della Porta (x XVI) divulga le uso de las lentes
3.2 Principios del s XIX (1927) Niepce aúna cámara oscura y superficie fotosensible, lo que da lugar a la cámara fotográfica.
- La cámara estenopeica. (pinhole camera) Problemas con el Círculo de Confusión: diámetro máximo del circulo que el ojo humano es capaz de percibir como un punto en la imagen fotográfica
- Si es mayor a ese diámetro: percibimos desenfoque
- Depende de: distancia focal del objetivo, distancia de enfoque, abertura de diafragma. Ventajas de la cámara estenopeica:
- Estupenda para paisajes, ofrece una profundidad de campo máxima (todo enfocado) siempre hiperfocal
- Escasa distorsión geométrica ya que no tiene lente.
- Estética muy ‘’artística’’ Inconvenientes:
- Exposiciones muy largas. (no puedes hacer fotografía deportiva)
- Mucho grano
- Distorsión cromática (las lomo)
La imagen se forma punto por punto. Aparece invertida. Tiene que tener un tamaño concreto. El diámetro del orificio determina nitidez y luminosidad. Problema:
- Demasiado pequeño (pérdida por difracción y falta de luz)
- Demasiado grande (pérdida por tamaño de los puntos) Para aumentar la nitidez lente convergente (concentrador)
- Tipos básicos de lentes ▲ Lentes convergentes: (o positivas) Biconvexa. Planoconvexa. la luz se desvía hacia el centro Meniscoconvergente ▲ Lentes divergentes (o negativas) Bicóncava Planocóncava desvía la luz hacia fuera. Dioptrías negativas Meniscodivergente
- Conceptos de óptica Características básicas de una lente ■ Centros de curvatura: centros geométricos de las dos superficies que forman la lente Una lente tiene como mínimo dos centros de curvatura.
Cuando nos encontramos con una lente aesférica ■ Centro óptico: centro geométrico del cuerpo de la lente (justo en el medio, se llama punto G) ■ Foco: punto de convergencia de los rayos que atraviesan la lente. ■ Distancia focal: distancia que separa el centro geométrico(G) del foco(F) (en milímetros)
- Aberraciones ópticas.
- Aberración esférica: perdida de definición en los bordes de la imagen al ajustarse a una superficie plana o curva. En lugar de tener un foco para toda la curvatura de la lente, cada sección de la curvatura genera un foco distinto. (como si fuesen anillos de imagen) esto se debe a que la gente genera un foco a distinta distancia a la que entra la luz
- Aberración cromática: tenemos un foco distinto para cada longitud de onda, lo que se percibirá como perdida de nitidez y será especialmente notable en los contornos cuando haya zonas de contraste en la imagen. Las lentes convergentes y divergentes(se desvía mas el rojo y se queda el azul) producen separaciones cromáticas opuestas. Tenemos un foco distinto para cada longitud de onda. Los bordes en lugar de ser nítidos y limpios están teñidos. Desfase RGB.
- Aberración geométrica: de barril se expanden, de cojín se contraen, de mostacho cada uno para un lado
- Miopía: problema refractivo, es decir, del ángulo de desviación de la lente y su relación con el plano focal. La lente miope tiene el foco adelantado respecto del plano focal. A partir del foco los rayos vuelven a separarse y cuando llegan al plano focal el círculo de confusión ha aumentado generando una imagen desenfocad. Se corrige con lentes divergentes
- Hipermetropía: refractivo inverso al anterior. Foco retrasado respecto del plano focal. Cuando los rayos alcanzan el plano focal aun no han llegado a la máxima convergencia. Necesita una lente positiva.
- Astigmatismo: problema refractivo no asociado a la potencia de la lente sino a una diferencia de sus ejes de curvatura. Generara dos focos: un que coincidirá con el plano focal y otro que no lo hará, pudiendo adelantarse(astigmatismo miope) o retrasarse(astigmatismo hipermétrope) respecto del plano focal
- Curvatura de campo: cuando la lente no genera una imagen plana, sino curva, y no se va a poder enfocar sobre una superficie plana
- Viñeteado: cuando se utiliza un objetivo que no sirve memememe
Cada tipo de lente tiene sus propias aberraciones asociadas Las positivas convergentes: esféricas perimetrales distorsiones geométricas en barril y cromáticas rgb Las negativas divergentes esféricas centrales distorsiones geo cojin y brg Solución combinar diferentes tipos de lentes elementos para que trabajen en equipo (grupos)
- El objetivo Son instrumentos ópticos compuestos y están formados por lentes, espejos o combinaciones de ambos. Los objetivos pueden estar hechos de vidrio óptico o plástico.
Según el principio óptico de formación de la imagen se divide en Refractivos: basados en el uso de lentes.
- Ventajas : muy luminosos, permiten el máximo control de todos los parámetros y especialmente la profundidad de campo y tienen gran resolución.
50/12,5= f 28/7= f
- Resolución
- Bokeh: valor subjetivo que hace referencia al tipo o calidad del desenfoque que ofrece un objetivo. Determina la estética de la imagen final.
- Estabilizadores de imagen:
- Estabilizadores mecánicos: steadycam
- Estabilizadores ópticos: en el objetivo IS, VR, GIS o en el sensor.
- Estabilizadores digitales: la estabilización la realiza el procesador reorganizado. Se realizan por software. Muestrea el sensor en función. Sensor:
- Función: convertir energía luminosa en eléctrica: fotones en electrones
- Funciona en modo monocromático(todo color es una interpretación) separa cada longitud de onda RGB mediante filtros.
- Recoge información de cada pizel y la envía al procesador
- Su sensibilidad estándar es 100ASA. El resto de sensibilidades se obtiene por amplificación. Sensores más comunes: CCD/ CMOS/ FOVEONx3/ Super CCD/ APS Máscaras de filtrado; RGB, CYGM, RGBE Interpolación EXMOR R (sony) tipo PS. La circuitería se ha colocado detrás de los captadores, lo que permite capturar más cantidad de luz en la misma superficie. Permite fotografiar a mayores velocidades en condiciones de escasa iluminación con menos ruido.
Profundidad de campo.
- Dimensión variable: de mm a
- Su distribución no es simétrica respecto del sujeto enfocado.
- Permite articular subespacios en la composición en función del foco
- Su articulación permite dirigir la mirada del observador Depende de 3 factores:
- Distancia de enfoque: -DE=-PC
- Distancia focal del objetivo: -DF=+PC
- Apertura de diafragma(tamaño del sensor): -AD=+PC
Distancia hiperfocal: distancia a la que hay que enfocar con un diafragma y objetivo determinados para que ofrezca la máxima profundidad de campo
Parte del campo fotográfico en la que todo aparece enfocado en la imagen ¿??? ‘’’’ ¿’’ ¿q
Diafragma óptico: de f4 a f8 en cualquier objetivo. Son los que menos alteran la trayectoria de la luz, y por tanto los que presentan menor grado y numero de aberraciones. (punto dorado)
- La luminosidad o rapidez del objetivo se establece dividiendo la distancia focal por la abertura máxima del diafragma y se indica en el frontal del objetivo. En un objetivo de 340mm cuya abertura máxima sea 60mm tomaría un valor de luminosidad de1:4 y aparecerá indicado 1:4/
- En un objetivo de focal variable, se indicaran los calores para las distancias máxima y mínima, y los valores de luminosidad correspondientes 18-55mm 1:3,5-5,6.
Nitidez: es un valor subjetivo de observación que hace referencia al grado de detalle y contraste que ofrece una imagen. (pero el número de líneas que es capaz de resolver un objetivo es la resolución)
Resolución: pares de líneas por mm que es capaz de resolver con precisión. Las curvas MTF: contraste, resolución y astigmatismo. Ejes sagital y meridional.
- Obturador mecanismos de disparo: automatico, autodisparador, por control remoto, intervalómetro, disparador de retardo, cables de disparo
- tipos de cámaras.
- Analógicas: visor directo/galileo. Medio formato/gran formato
- Digitales: Compactas: sensores pequeños, manejo sencillo, objetivos fijos de capacidad discreta Bridge o puente: sensor de compacta, pero aspecto de réflex, óptica no intercambiable, zoom potente EVIL, CSC MilC o ILC: especificaciones de reflex en un cuerpo muy reducido. Sensores 1micro 4/3 APS-C o fullframe en gama Premium Reflex DSLR o SLR y SLT: digital single lens réflex/single lens translucid. Iniciación, avancadas, profesionales
5.4 objetivo
- diafragmas óptimos: son los que menos alteran la trayectoria de la luz y, por tanto, los que presentan menor grado y numero de aberraciones.
- punto dulce: 2 pasos (escala estándar) por encima de la apertura máxima
- la luminosidad o rapidez del objetivo se establece dividiendo la distancia focal por la abertura máxima del diafragma 8. Estructura temporal (composición I) Según la teoría de la composición de la imagen posee tres estructuras. Dentro de la aproximación de la imagen, encontramos la aproximación formal. (espacial, temporal, de relación)
Los elementos temporales de la imagen: los elementos que utiliza la imagen para representar la parte temporal de la realidad son la tensión y el ritmo.
8.1 Tensión: las fuerzas plásticas actúan como un campo de fuerzas elásticas que comienzan a actuar en el momento mismo en el que sufren cualquier deformación, se produzca donde se produzca. (goma elástica) Forzado de las proporciones: cualquier esquema que se perciba como deformación de uno más simple, genera una tensión destinada ¿???? hay dos errores comunes respecto a este concepto. Suele confundirse tensión con desequilibrio compositivo. Esto es falso porque es evidente que puede haber tensión habiendo también equilibrio en una imagen. También se asocia de manera errónea el movimiento, es decir, considerar que el movimiento es dinámico, porque la representación del movimiento puede ser o no dinámico. El movimiento puede estar en la base de generación de un factor dinámico, pero no es el factor dinámico. argumentar las fotos. Fragmentación/ color/ Diagonales(la composición está organizada sobre una diagonal principal sobre,/ simetrías invertidas/ clichés culturales/contrastes tonales, cromáticos o no/ alteraciones de la forma: factores dinamizadores. Se produce cierto contraste perspectivo
La cuadrícula representa el espacio, colocamos elementos cada cuatro intervalos y creara una estructura rítmica conocida.
Los elementos son modulables en intensidad.
La cadencia es la que dice dónde tiene que ir un elemento y qué elemento en concreto
Sensibilidad velocidad y abertura mmm Están relacionados de tal manera que si modifico uno tengo que modificar los dos o ambos
Cuanto mas baja es la sensibilidad menor es la cantidad de ruido que aparece en la imagen
5.3 errores de exposición 5.4 modos de obturación
- C: programa libre definible por el usuario
- M: manual
- Tv-AE (s): semiautomatismo con prioridad al obturador
- Av-AE (a): semiautomatismo con prioridad a la abertura
- P-AE: automatismo total. Peromite dirigir el punto AF
- B: obturador manual 5.5. problemas de exposición:
- El sistema visual se adapta de forma dinámica en tiempo real a las diferencias de brillo de una escena
- Se considera que su rango total es de 10(10) valores
- El cerebro crea, a partir de adaptaciones sucesivas, la ‘’ilusión’’ de u espacio continuo y equilibradamente iluminado en todo momento
- A menudo hay que elegir sacrificar luces o sombras
- Problemas: contraluces y contrastes fuertes.
- Rango dinámico: distancia entre la frecuencia máxima y la frecuencia mínima que es capaz de manejar un dispositivo simultáneamente.
- En fotográfica: distancia entre los valores de exposición (EV) máximo y mínimo presentes en una escena o, dicho de otro modo, pasos de diafragma completos que separan la exposición para las luces de la exposición para las sombras
- Desajuste: el rango dinámico de los sensores suele ser mucho mas reducido que el de ojo humano situaciones problemáticas en las que la cámara no responde escenas con un rango muy amplio entre luces y sombras máximas y con detalle en ambos extremos sujetos o escenas en fuerte contraluz
cuantos stok equivale el brillo de un papel
soluciones empleo de filtros de densidad neutra para hacer descender las zonas en el rango mas alto (oscurecer el cielo) empleo de iluminación artificial para subir las zonas mas oscuras empleo de flas de relleno empleo de tecnología HDR: se intenta imitar la percepción humana. Bracketing/ horquillado de diafragmas o de obturación, dependiendo de la situación. Composición.
Compensación de la exposición modos semiautomáticos (Prioridad a la abertura o al obturador) o en situaciones donde la respuesta del exposímetro puede ser errónea (contraluces, nieve o playa)
Permite ajustar la reciprocidad ofrecida por la cámara en valores de 1/3 de punto.
5.6 Medición de la luz.
- Fotómetros elementos para la medición de la luz, ofrecen valores de luminancia, iluminancia…
- Exposímetros fotómetro especializado, orientado al uso en fotografía. Ofrece valores de diafragma, velocidad.. adecuados para una sensibilidad determinada
- Externos o incorporados a la cámara
Los fotómetros pueden ser de selenio, de célula de Galio Arsenio Fósforo…
- Medición matricial o evaluativa: mide los valores de toda la superficie y ofrece un valor medio (paisaje)
- Ponderada al centro: realiza una media medición del centro al que concede un 70% en el cálculo final.
- Medición parcial: sobre el centro pero descartando el perímetro (mide 10% del centro del visor)
- Medición puntual: un área de 3% del centro. Se puede elegir el punto.
- Bloqueo AE: se utiliza cuando la medición general de tipo matricial no resulta válida para la escena. (Contraluces o situaciones con gran variación tonal)
intensidad Luz emitida en una determinada dirección
Candelas(ca) Lúmenes x ISr
intensidad
flujo luminoso luz omnidireccional emitida
Lúmen (cm) 1cd x Sr
potencia
energía luminosa Flujo luminoso por unidad de tiempo
Lumen/Sg Lm/s
Energía radiante
iluminancia Flujo luminoso incidente por unidad de superficie
Lux lumen/m2 irradiancia
Luminancia (brillo) Intensidad/ superficie
Nit(nt) (1cd/m2) Stilb (sb) (1cd/1cm2)
radiancia
5.7. Filtros
- Principio estructural: la composición es un proceso del que emerge la estructura de la imagen.
3.1. Principio de unidad 3.2. Principio estructural Desde el momento en que se inicia el proceso compositivo, todos los pasos nos dirigen a obtener, por azar o deliberadamente, la estructura de la imagen. La imagen necesita esa estructura para ser aprehendida y descodificada. 3.3. Significación plástica 3.2. Principios generales de composición:
***cuando empieza el proceso compositivo
elementos de representación morfológicos, dinámicos, escalares
orden opciones de representación espaciales: fija/móvil. Plana/estereoscopica/ temporales: aislada/secuencial. Dinámica/estatica orden estructura de la imagen orden significación plástica (toda la imagen posee significación plástica pero no toda imagen posee significado. Es la significación plástica la que me hace renunciar a una foto. Aquí termina el proceso compositivo
*significación plástica: suma de relaciones producidas por los elementos icónicos organizados enestructuras que, al concluir, se articularán en estructura general de la imagen según un principio de orden, y al margen del sentido del que, ocasionalmente, toda imagen es portadora.
