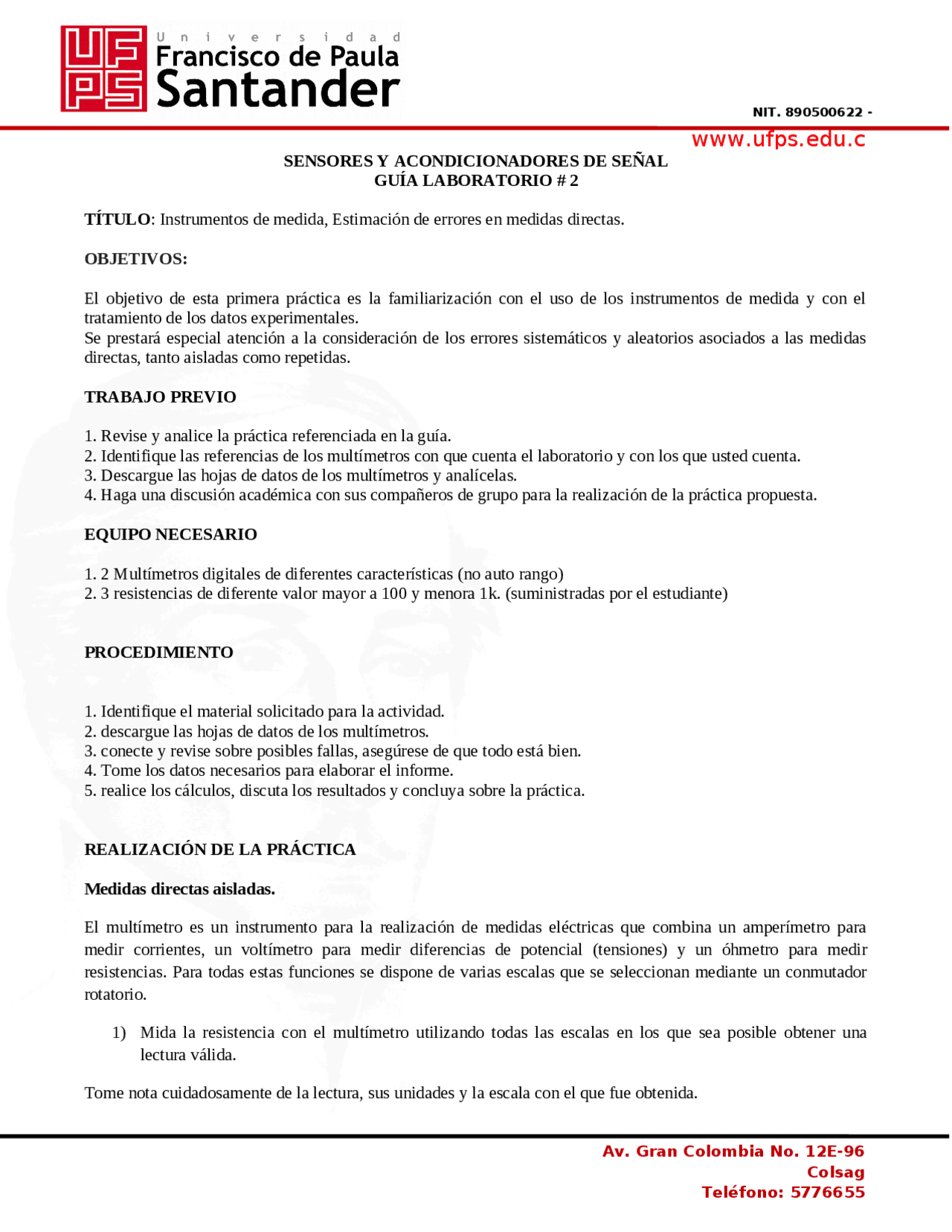

SENSORES Y ACONDICIONADORES DE SEÑAL
GUÍA LABORATORIO # 2
TÍTULO: Instrumentos de medida, Estimación de errores en medidas directas.
OBJETIVOS:
El objetivo de esta primera práctica es la familiarización con el uso de los instrumentos de medida y con el
tratamiento de los datos experimentales.
Se prestará especial atención a la consideración de los errores sistemáticos y aleatorios asociados a las medidas
directas, tanto aisladas como repetidas.
TRABAJO PREVIO
1. Revise y analice la práctica referenciada en la guía.
2. Identifique las referencias de los multímetros con que cuenta el laboratorio y con los que usted cuenta.
3. Descargue las hojas de datos de los multímetros y analícelas.
4. Haga una discusión académica con sus compañeros de grupo para la realización de la práctica propuesta.
EQUIPO NECESARIO
1. 2 Multímetros digitales de diferentes características (no auto rango)
2. 3 resistencias de diferente valor mayor a 100 y menora 1k. (suministradas por el estudiante)
PROCEDIMIENTO
1. Identifique el material solicitado para la actividad.
2. descargue las hojas de datos de los multímetros.
3. conecte y revise sobre posibles fallas, asegúrese de que todo está bien.
4. Tome los datos necesarios para elaborar el informe.
5. realice los cálculos, discuta los resultados y concluya sobre la práctica.
REALIZACIÓN DE LA PRÁCTICA
Medidas directas aisladas.
El multímetro es un instrumento para la realización de medidas eléctricas que combina un amperímetro para
medir corrientes, un voltímetro para medir diferencias de potencial (tensiones) y un óhmetro para medir
resistencias. Para todas estas funciones se dispone de varias escalas que se seleccionan mediante un conmutador
rotatorio.
1) Mida la resistencia con el multímetro utilizando todas las escalas en los que sea posible obtener una
lectura válida.
Tome nota cuidadosamente de la lectura, sus unidades y la escala con el que fue obtenida.
