Detalle de la envoltura nuclear
Núcleo
Nucleolo Cromatina
Envoltura nuclear: membrana interna Membrana externa
Poro nuclear
Complejo del poro nuclear
Ribosoma
Complejos de los poros(TEM) Lámina nuclear (TEM) Reviste la superficie interna
1 μm
RE rugoso
Núcleo 1 μm
0.25 μm
Superficie envoltura nuclear

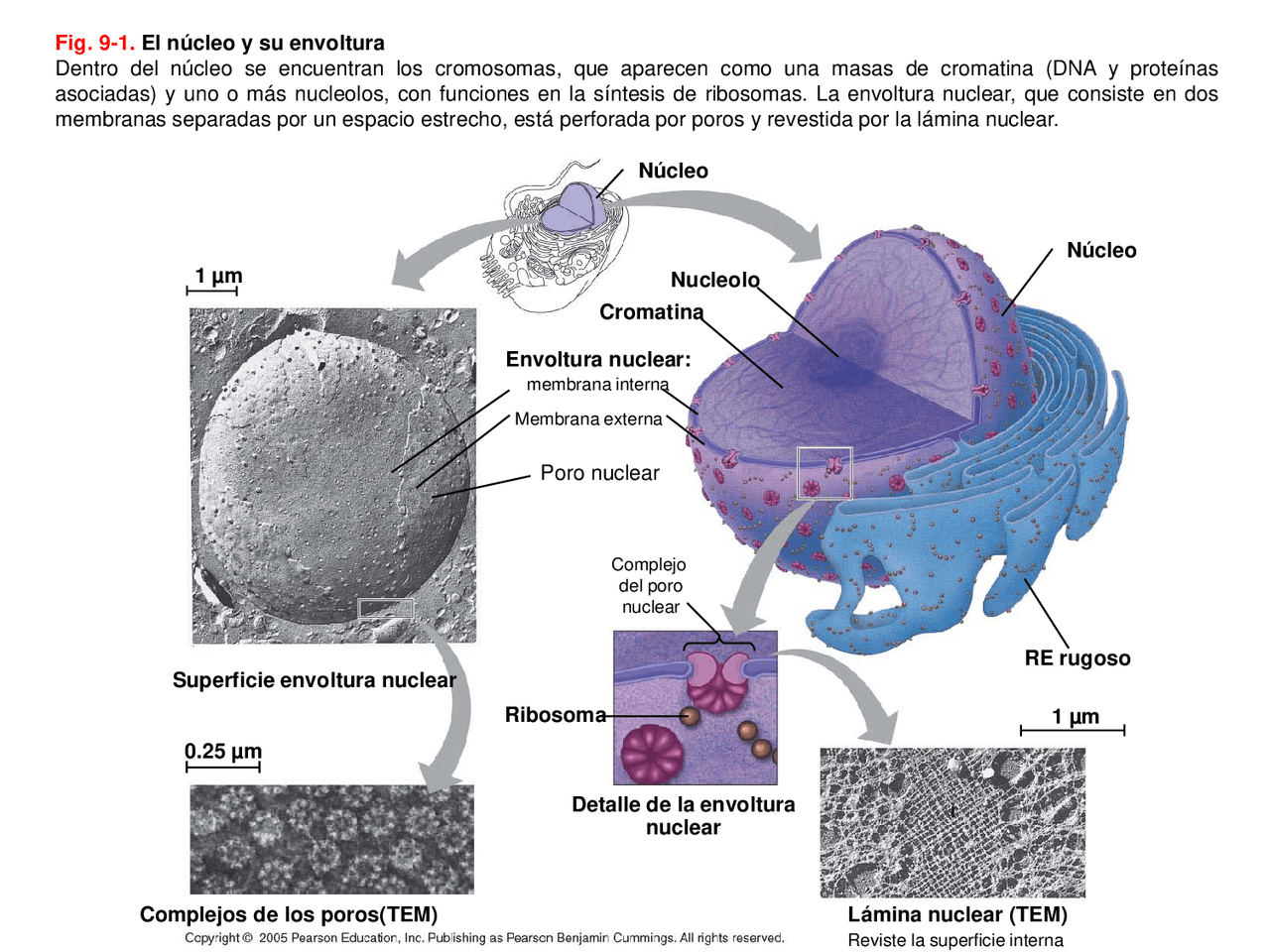

Fig. 9-1. El núcleo y su envoltura Dentro del núcleo se encuentran los cromosomas, que aparecen como una masas de cromatina (DNA y proteínas asociadas) y uno o más nucleolos, con funciones en la síntesis de ribosomas. La envoltura nuclear, que consiste en dos membranas separadas por un espacio estrecho, está perforada por poros y revestida por la lámina nuclear.
Ribosomas
0.5 μm
RE (^) Citosol (RE) Retículo endoplásmico
Ribosomas libres Ribosomas adosados
Subunidad grande Subunidad Diagrama de^ pequeña un ribosoma
MET mosotrando el RE y los ribosomas
NUCLEO
DNA
CITOPLASMA
mRNA
mRNA
Ribosoma
Aminoácidos
Síntesis de mRNA en el núcleo
mRNA hacia el citoplasma a través del poro nuclear
Síntesis de proteína
Polipéptido
Fig. 9-2a. Ribosomas La microfotografía electrónica muestra varios ribosomas, tanto libres (en el citosol) como adosadas al retículo endoplásmico. El diagrama de abajo, muestra un ribosoma con sus dos subunidades.
Fig. 9-2b. DNA RNA proteínas: panorama general del flujo de información en una célula.
Colas de histona
Aminoácidos Disponibles para la modificación química
Doble hélice de DNA
Las colas de histona salen hacia fuera de un nucleosoma
Acetilación de las colas de histona promueve la relajación De la estructura protéica que permite la transcripción
Histonas no acetiladas (^) Histonas acetiladas
Fig. 9-4. Modelo simple de las colas de histona y el efecto de la acetilación Además de la acetilación, las histonas pueden experimentar otros tipos de modificaciones que también ayudan a determinar la configuración de la cromatina en una región
En el dibujo a) de un nucleosoma, se muestra cada tipo de histona con un color diferente. Los aminoácidos en las colas N-terminal son accesibles a modificaciones químicas
En el dibujo b) una región de la cromatina en la que los nucleosomas no están acetilados forma una estructura compacta (izquierda) que no transcribe el DNA. Cuando los nucleosomas se encuentran muy acetilados (derecha), la cromatina se vuelve menos compacta y el DNA se hace accesible para la transcripción.
Duplicación cromosómica (incluye síntesis de DNA)
0.5 μm
Centrómero
cromátidas hermanas
Separación de cromátidas hermanas
Centrómeros Cromátidas hermanas
Fig. 9-5. Duplicación cromosómica y distribución durante la división celular Una célula eucarionte se prepara para dividirse duplicando cada uno de sus cromosomas. Se muestra un cromosoma humano duplicado. Después, las copias de cada cromosoma se distribuyen entre las dos células hijas durante la división celular. Los cromosomas, en el estado condensado que se muestra, solo están durante el proceso de división celular.
Una célula eucarionte tiene múltiples cromosomas, uno de los cuales está representado aquí. Antes de la duplicación, cada cromosoma tiene una única molécula de DNA.
Una vez duplicado, un cromosoma se compone de dos cromátidas hermanas conectadas en el centrómero. Cada cromátida contiene una copia de la molécula de DNA
Procesos mecánicos separan las cromátidas hermanas en dos cromosomas y los distribuyen en dos células hijas
