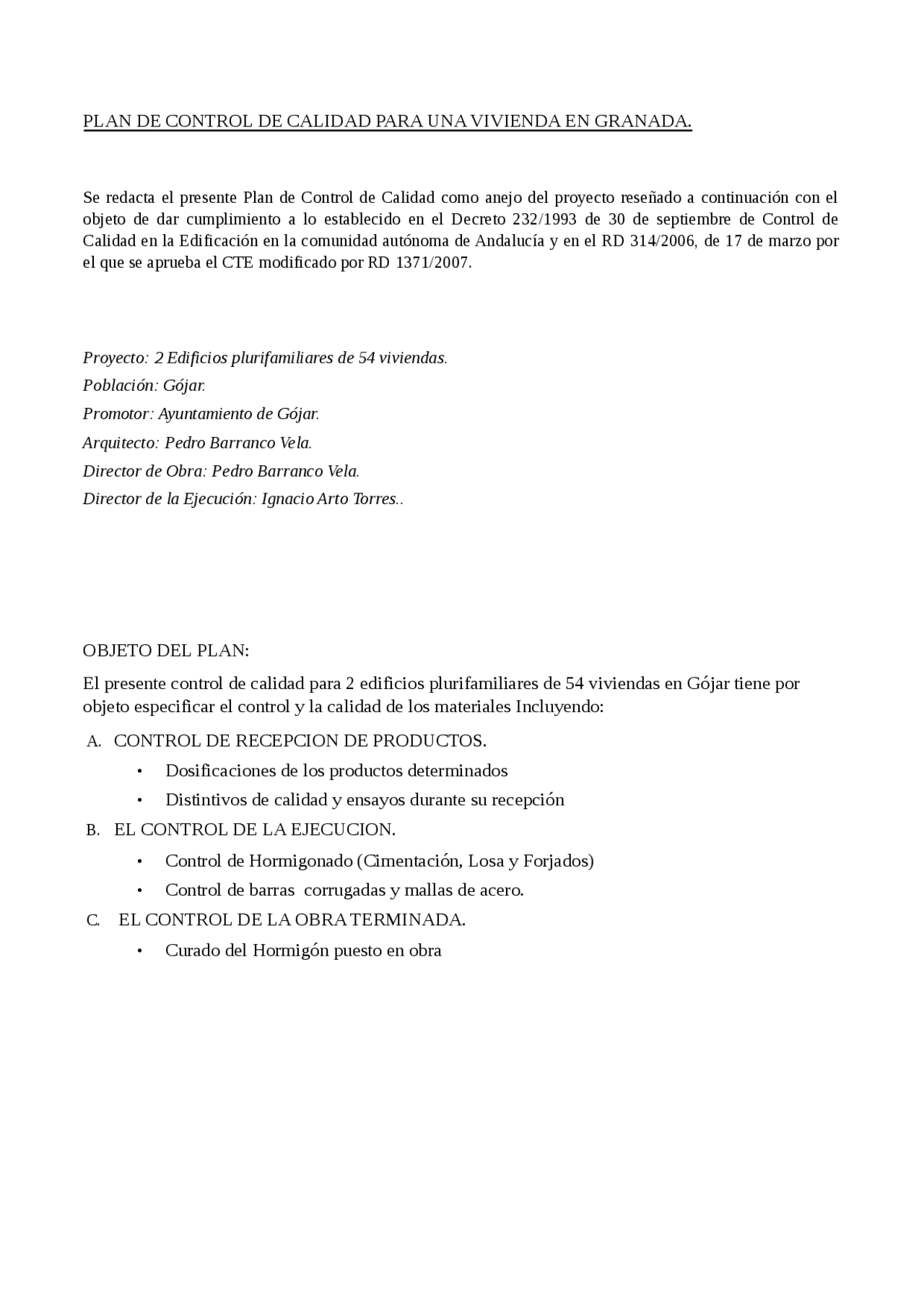

PLAN DE CONTROL DE CALIDAD PARA UNA VIVIENDA EN GRANADA.
Se redacta el presente Plan de Control de Calidad como anejo del proyecto reseñado a continuación con el
objeto de dar cumplimiento a lo establecido en el Decreto 232/1993 de 30 de septiembre de Control de
Calidad en la Edificación en la comunidad autónoma de Andalucía y en el RD 314/2006, de 17 de marzo por
el que se aprueba el CTE modificado por RD 1371/2007.
Proyecto: 2 Edificios plurifamiliares de 54 viviendas.
Población: Gójar.
Promotor: Ayuntamiento de Gójar.
Arquitecto: Pedro Barranco Vela.
Director de Obra: Pedro Barranco Vela.
Director de la Ejecución: Ignacio Arto Torres..
OBJETO DEL PLAN:
El presente control de calidad para 2 edificios plurifamiliares de 54 viviendas en Gójar tiene por
objeto especificar el control y la calidad de los materiales Incluyendo:
A. CONTROL DE RECEPCION DE PRODUCTOS.
• Dosificaciones de los productos determinados
• Distintivos de calidad y ensayos durante su recepción
B. EL CONTROL DE LA EJECUCION.
• Control de Hormigonado (Cimentación, Losa y Forjados)
• Control de barras corrugadas y mallas de acero.
C. EL CONTROL DE LA OBRA TERMINADA.
• Curado del Hormigón puesto en obra
A. INTRODUCCION
Se confecciona el presente PLAN DE CONTROL DE CALIDAD para la obra: 2 EDIFICIOS
PLURIFAMILIARES DE 54 VIVIENDAS EN GÓJAR , GRANADA.
Para la elaboración del presente Plan se han tenido en cuenta los valores obtenidos en las
Mediciones del proyecto.
B. OBJETO :
El objeto del Plan de Control de Calidad es describir los trabajos a desarrollar para el Control de Calidad de
la obra: que abarcarán comprobaciones, inspecciones y pruebas necesarias para la calidad de las obras que se
ajuste a las especificaciones del Proyecto y Normativas vigentes en especial a la INSTRUCCIÓN DE
HORMIGÓN EHE 08 sobre estructuras de hormigón.
C. AMBITO DEL PLAN DE CONTROL
El presente plan de control que se detalla a continuación es de carácter general, quedando limitado por las
decisiones tomadas por la Dirección Facultativa; Propiedad; Empresa constructora , por el desarrollo propio
de los trabajos y las posibles modificaciones que se produzcan.
El alcance de los trabajos de control de Calidad se basa en garantizar:
- El cumplimiento de los objetivos fijados en el Proyecto.
- El conocimiento cualitativo tanto del estado final de las mismas como de cualquier situación intermedia.
- La sujeción a los parámetros de calidad fijados en los documentos correspondientes.
- El asesoramiento acerca de los sistemas o acciones a realizar para optimizar el desarrollo de las obras y su funcionalidad final.
- La implantación y seguimiento de aquellas medidas que se adapten en orden a la consecución de los objetivos que se pudieran fijar.
- Los trabajos a desarrollar indicados anteriormente se detallan en el siguiente apartado.
D. CONSIDERACIONES INICIALES
Se trata de la construcción de la estructura de 2 Edificios plurifamiliares de 54 viviendas en la localidad de
Gójar, Granada.
- En el caso de hormigones estructurales el control de documentación se realizará de acuerdo con el
apartado. 79.3.1. de la EHE, facilitándose los documentos indicados antes, durante y después del suministro.
- Comprobación de dosificación mediante albarán y documentación de proyecto de Hormigón elegido.
Cemento CEM II/B-M 42.5 290kg Aditivo POZZOLITH 608 N Relación a/c 0.52-0. Cono medio 7-10 cm
-Control mediante distintivos de calidad:
El suministrador proporcionará la documentación precisa sobre:
- Distintivo y marcado CE obligatorio (excepto aceros corrugados)
- Los distintivos de calidad que ostenten los productos, equipos o sistemas suministrados, que aseguren las
características técnicas de los mismos exigidas en el proyecto y documentará, en su caso, el reconocimiento oficial del distintivo de acuerdo con lo establecido en el artículo 5.2.3 del capítulo 2 del CTE.
- Las evaluaciones técnicas de idoneidad para el uso previsto de productos, equipos y sistemas innovadores,
de acuerdo con lo establecido en el artículo 5.2.5 del capítulo 2 del CTE, y la constancia del mantenimiento de sus características técnicas.
- El procedimiento para hormigones estructurales es el indicado en el apartado 79.3.2. de la EHE.
El director de la ejecución de la obra verificará que esta documentación es suficiente para la aceptación de los
productos, equipos y sistemas amparados por ella.
DISTINTIVOS DEL HORMIGON
A) El hormigón que se va a suministrar debe estar en posesión de un distintivo de calidad oficialmente reconocido,
B) Dispondrá de un certificado de dosificación, de acuerdo con lo indicado en el Anejo nº 22, con una antigüedad máxima de seis meses.
Control mediante ensayos:
Para verificar el cumplimiento de las exigencias básicas del CTE puede ser necesario, en determinados casos,
realizar ensayos y pruebas sobre algunos productos, según lo establecido en la reglamentación vigente, o bien
según lo especificado en el proyecto u ordenados por la dirección facultativa.
Se realizaran si fuera necesario, ensayos en planta de docilidad, granulometría en planta.
La realización de este control se efectuará de acuerdo con los criterios establecidos en el proyecto o indicados
por la dirección facultativa sobre el muestreo del producto, los ensayos a realizar, los criterios de aceptación y
rechazo y las acciones a adoptar.
CONTROL DEL HORMIGON
TRANSPORTE
-No transcurrirá más de una hora y media entre la mezcla del agua con el cemento y los áridos, y la colocación del hormigón. Este plazo hay que acortarlo con tiempo caluroso, por tanto no transcurrirá mas de 45 minutos en tiempo caluroso y si la temperatura supera 38 grados centígrados, la mezcla debería tratarse con agua suficiente para evitar la evaporación. Si el hormigonado se realiza en invierno, no se efectuara el vertido hasta que la temperatura sea adecuada, para evitar heladas. -Si el hormigón se amasa en central completamente, con transporte a obra, el volumen del hormigón
transportado no será mayor del 80% del volumen del tambor de transporte.
-Si el hormigón se amasa parcial o totalmente durante el transporte, en amasador móvil, el volumen de
hormigón no excederá del 67% de la capacidad del tambor.
ENSAYOS Para comprobar a lo largo de la obra que la resistencia característica del hormigón es igual o superior a la del proyecto, se seguirá un control estadístico a nivel normal según el artículo 84.4 de la Instrucción EHE, tomando como determinación el control por volumen y/o por superficie
-Se realizará un control, para lo cual se dividirá la obra en LOTES compuestos de dos o cuatro determinaciones de la resistencia (dependiendo del tipo de hormigón HA-25 ó HA-30), sobre serie de cuatro probetas con roturas de dos probetas a 7 días y dos a 28 días según las normas UNE en vigor. La EHE establece en su artículo 88º el control de ejecución de los hormigones puestos en obra. Se establecerán unidades de control del hormigón, denominadas LOTES. Estos lotes estarán compuestos por una serie de amasadas, en función del elemento a controlar, según especifica la tabla 88.4.a.
-El control del hormigón se realizará mediante ensayos de confección y rotura de probetas cilíndricas de 15 x 30 cm. A compresión y medidas de la consistencia. La toma de muestras del hormigón se realizará según UNE 83300:84.
-En base a las prescripciones de la Instrucción EHE, para cada lote se efectuarán N amasadas, siendo N ≥ 2 si fck ≤ 25 N/mm2 < fck ≤ 35 N/mm2 ; N ≥ 2 si fck > 35 N/mm2. Dentro de las amasadas se tomarán cuatro probetas con los siguientes criterios de rotura, salvo indicación contraria de la Dirección Facultativa:
2 Ud. A 7 días 2 Uds. A 28 días (obligatorias según EHE).
Las roturas a 7 días son orientativas de la evolución de la resistencia del hormigón , teniendo en cuenta que si la primera rotura no ofreciera la resistencia estimada a esta edad, podía guardarse una probeta para romperla a la edad de 60 días, según las prescripciones de la Dirección Facultativa del Proyecto.
TOMA DE MUESTRAS.
Se realizara una toma de muestras in situ, antes del hormigonado,
En cada una de las amasadas controladas, se realizarán dos ensayos de consistencia del hormigón mediante la
fabricación de Cono de Abrams siguiendo la norma UNE-12.350, de acuerdo con los Artículos 86.3.1 y
86.5.2.2 de la Instrucción EHE 08.
CONTROL DE EJECUCION HORMIGONADO LOSA Y DOSIFICACIONES
Cemento 290kg Relación a/c 0.52 - 0. Densidad Hormigon 3,5 - 4 kg/dm
Control del replanteo de la estructura
Se comprobará que los ejes de los elementos, las cotas y la geometría de las secciones presentan unas posiciones y magnitudes dimensionales cuyas desviaciones respecto al proyecto son conformes con las tolerancias indicadas en el Anejo nº 11, para los coeficientes de seguridad de los materiales adoptados en el cálculo de la estructura.
Control de los encofrados y moldes
Previamente al vertido del hormigón, se comprobará que la geometría de las secciones es conforme con lo establecido en el proyecto, aceptando la misma siempre que se encuentre dentro de las tolerancias establecidas en el proyecto o, en su defecto, por el Anejo nº 11 de esta Instrucción.
Además se comprobarán también los aspectos indicados en el apartado 67.3 de esta Instrucción. En el caso de encofrados o moldes en los que se dispongan elementos de vibración exterior, se comprobará previamente su ubicación y funcionamiento, aceptándose cuando no sea previsible la aparición de problemas una vez vertido el hormigón. Previamente al hormigonado, deberá comprobarse que las superficies interiores de los moldes y encofrados están limpias y que se ha aplicado, en su caso, el correspondiente producto desencofrante.
Condiciones Generales
- Cuando se emplee vibrador de superficie, el espesor de la tongada acabada no será mayor de 20 cm.
- Los vibradores de encofrado deberán ser debidamente estudiados y justificados.
- (^) El revibrado deberá ser estudiado, justificado y autorizado por la Dirección de Obra.
- Los modos de compactación recomendados por la Comisión Permanente del Hormigón son:
- Vibrado normal – Consistencia BLANDA
- Las juntas de hormigonado se situarán en dirección normal a las tensiones de compresión.
- (^) Las juntas de hormigonado se establecerán preferentemente sobre los puntales de la cimbra.
- No se hormigonará sobre la junta sin su previa limpieza.
- No se hormigonará sobre las juntas de hormigonado sin la aprobación de la Dirección de Obra.
- El empleo de procedimientos especiales para las juntas, deberá estar establecido en el Pliego de Condiciones del Proyecto.
Ya que nuestra obra se realizara en el mes de junio, y puesto que las temperaturas comienzan a ser elevadas se
tendrá en cuenta:
- Se evitará la evaporación del agua de amasado.
- Los moldes deberán estar protegidos del soleamiento.
- Una vez vertido el hormigón se protegerá del sol.
- Se suspenderá el hormigonado cuando la temperatura sea mayor de 40º C o haya viento excesivo.
CONTROL DE EJECUCION HORMIGONADO MUROS
Condiciones Generales
- El hormigonado deberá ser autorizado por la Dirección de Obra.
- Se evitará la segregación del hormigón.
- La zapata del muro se hormigonará totalmente, no admitiéndose encofrados perdidos. Si esto fuera necesario para la ejecución del muro, se consultará con la Dirección Facultativa.
- Cuando se haya dejado el talud natural o artificial del terreno con suficiente consistencia, se encofrará y una vez fraguado el hormigón se rellenará y compactará el talud existente.
- En el vertido y colocación de la masa, se adoptarán las debidas precauciones para evitar la disgregación de sus elementos.
- La Dirección Facultativa fijará las medidas de protección y seguridad durante el hormigonado.
- Se hormigonará durante la jornada de trabajo el muro o tramo de muro entre juntas de dilatación, no dejando juntas horizontales de hormigonado. Si por razones de ejecución hubiese que dejar juntas de hormigonado, se dejarán adarajas o redientes, y antes de verter el hormigón se picará la superficie, dejando los áridos al descubierto, limpiándose y humedeciéndose.
- El vertido del hormigón se realizará desde una altura no superior a 1,00 m. si se realiza por medios manuales o mecánicos, para evitar la disgregación de la masa.
- La compactación de los hormigones en obra se realizará por tongadas mediante procedimientos adecuados a la consistencia de las mezclas y de manera tal que se eliminen los huecos y se obtenga un perfecto cerrado de la masa, sin que llegue a producirse segregación. Estas tongadas no serán mayores de 1,00 m., ni mayores que la longitud del vibrador de compactación.
- Se evitará cualquier carga estática o dinámica que pueda provocar daños en los elementos recién hormigonados.
- La puesta a tierra de las armaduras se realizará antes del hormigonado, según las NTEIEP: Instalaciones de electricidad.
CURADO DE HORMIGON
-Durante el fraguado y primer período de endurecimiento, deberá asegurarse un adecuado curado. -Se podrá efectuar por riego directo que no produzca deslavado. -Se podrán utilizar como alternativa, protecciones que garanticen la retención de la humedad inicial y no aporten sustancias nocivas. -El agua de curado tendrá unas características adecuadas para el tipo de hormigón.
Asimismo, no será de ninguna manera responsable de los actos, omisiones o daños a terceros que
pudieran generarse por el ejercicio de la Empresa Constructora en las funciones que tanto la legislación
como su contrato le atribuyan.
Granada, 14 de mayo de 2012
EL ARQUITECTO
TÉCNICO
