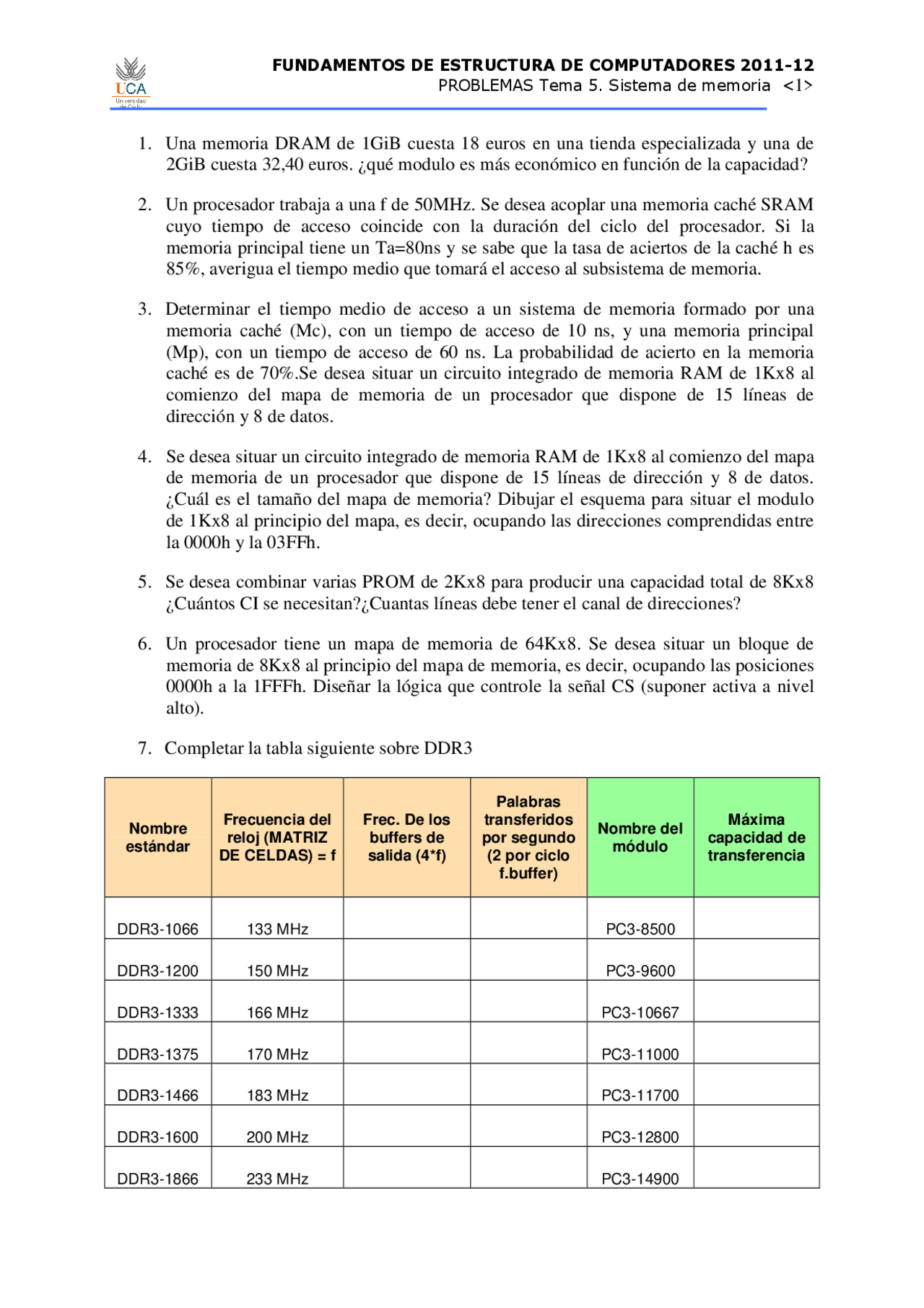

FUNDAMENTOS DE ESTRUCTURA DE COM PUTADORES 2011-12
PROBLEMAS Tema 5. Sistema de memoria <
1>
1. Una memoria DRAM de 1GiB cuesta 18 euros en una tienda especializada y una de
2GiB cuesta 32,40 euros. ¿qué modulo es más económico en función de la capacidad?
2. Un procesador trabaja a una f de 50MHz. Se desea acoplar una memoria caché SRAM
cuyo tiempo de acceso coincide con la duración del ciclo del procesador. Si la
memoria principal tiene un Ta=80ns y se sabe que la tasa de aciertos de la caché h es
85%, averigua el tiempo medio que tomará el acceso al subsistema de memoria.
3. Determinar el tiempo medio de acceso a un sistema de memoria formado por una
memoria caché (Mc), con un tiempo de acceso de 10 ns, y una memoria principal
(Mp), con un tiempo de acceso de 60 ns. La probabilidad de acierto en la memoria
caché es de 70%.Se desea situar un circuito integrado de memoria RAM de 1Kx8 al
comienzo del mapa de memoria de un procesador que dispone de 15 líneas de
dirección y 8 de datos.
4. Se desea situar un circuito integrado de memoria RAM de 1Kx8 al comienzo del mapa
de memoria de un procesador que dispone de 15 líneas de dirección y 8 de datos.
¿Cuál es el tamaño del mapa de memoria? Dibujar el esquema para situar el modulo
de 1Kx8 al principio del mapa, es decir, ocupando las direcciones comprendidas entre
la 0000h y la 03FFh.
5. Se desea combinar varias PROM de 2Kx8 para producir una capacidad total de 8Kx8
¿Cuántos CI se necesitan?¿Cuantas líneas debe tener el canal de direcciones?
6. Un procesador tiene un mapa de memoria de 64Kx8. Se desea situar un bloque de
memoria de 8Kx8 al principio del mapa de memoria, es decir, ocupando las posiciones
0000h a la 1FFFh. Diseñar la lógica que controle la señal CS (suponer activa a nivel
alto).
7. Completar la tabla siguiente sobre DDR3
Nombre
estándar
Frecuencia del
reloj (MATRIZ
DE CELDAS) = f
Frec. De los
buffers de
salida (4*f)
Palabras
transferidos
por segundo
(2 por ciclo
f.buffer)
Nombre del
módulo
Máxima
capacidad de
transferencia
DDR3-1066 133 MHz PC3-8500
DDR3-1200 150 MHz PC3-9600
DDR3-1333 166 MHz PC3-10667
DDR3-1375 170 MHz PC3-11000
DDR3-1466 183 MHz PC3-11700
DDR3-1600 200 MHz PC3-12800
DDR3-1866 233 MHz PC3-14900
