Descripción vía tesis del triple chequeo
Tipo: Apuntes
1 / 116
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

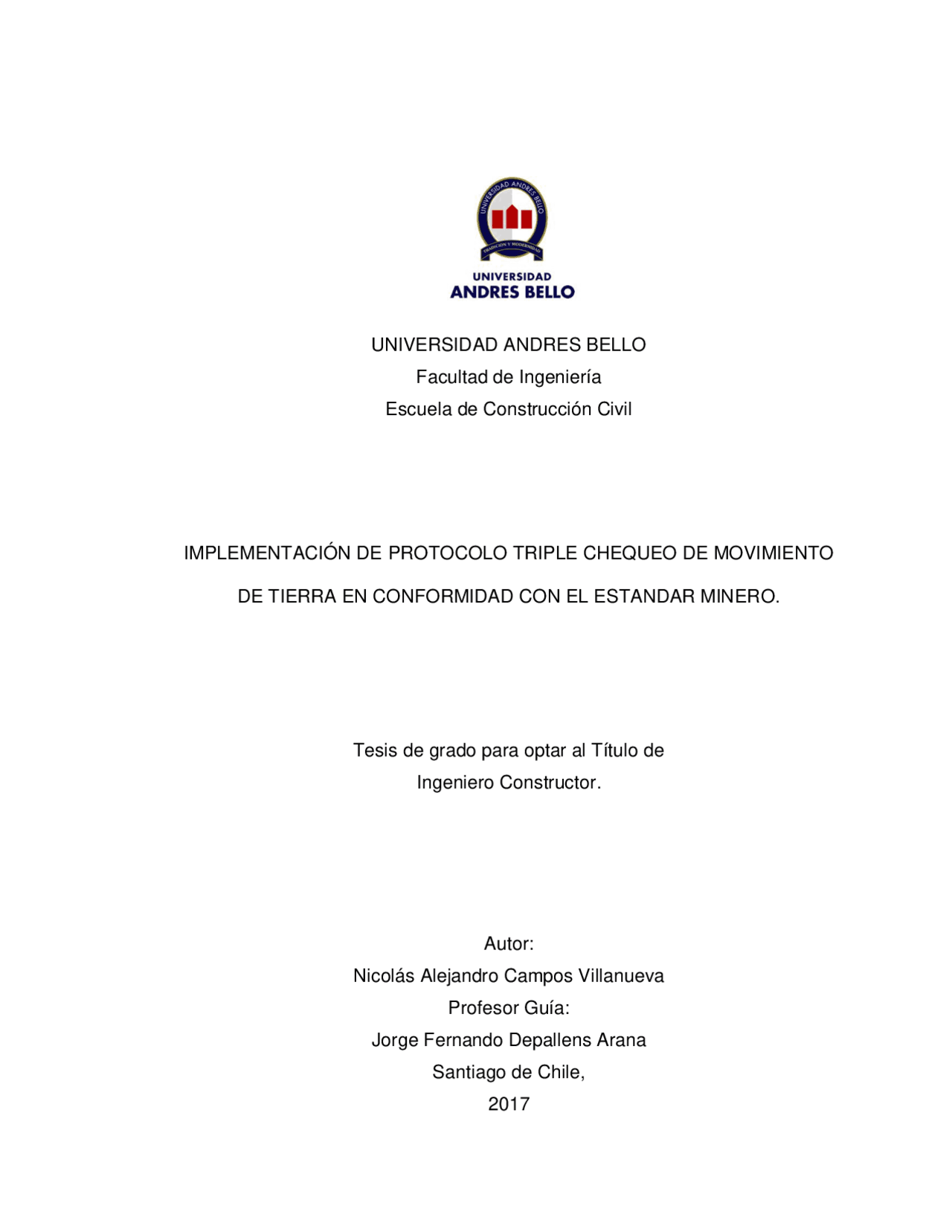

Facultad de Ingeniería Escuela de Construcción Civil
Tesis de grado para optar al Título de Ingeniero Constructor.
Autor: Nicolás Alejandro Campos Villanueva Profesor Guía: Jorge Fernando Depallens Arana Santiago de Chile,
El movimiento de tierra como tantas otras actividades en la construcción consta de un procedimiento constructivo que puede variar dependiendo de los factores intrínsecos de cada tipo de obra, teniendo la obligación de cumplir con las normas vigentes. Hoy en día vemos que el cumplimiento de estos procedimientos están en manos del profesional a cargo de la obra y de la Inspección Técnica, la cual debe dar conformidad constantemente al proceso. La experiencia también puede revelar que este proceso no se lleva a cabo de manera óptima, generando así retrasos por malas ejecuciones e índices de accidentabilidad mayores a los que se podrían obtener cumpliendo con una lista de verificación basada en la norma chilena y Estándares Mineros.
Esta herramienta ofrece al profesional facilitar la verificación del cumplimiento del procedimiento. Todos los puntos a verificar están separados e identificados de manera que se haga un correcto inicio, desarrollo y cierre de cada actividad. Además este documento permite identificar a qué tipo de Movimiento de Tierra se ve enfrentado, cuáles son los estándares y/o normas que se están cumpliendo, y a que listas de verificación se debe acudir. Luego cada checklist consta con un espacio que permite individualizar e identificar claramente cada actividad y a sus responsables lo que genera trazabilidad al proyecto. Para finalizar con una instancia de evaluación, comentarios y eventualidades que nos permitan generar una mejora.
Los beneficios de esta herramienta es generar un documento de apoyo a los profesionales que necesitan cumplir con estándares de calidad, accidentabilidad y normalización. Con esto se podrá dar conformidad a los procesos quedando respaldo de un correcto actuar de los trabajadores y profesionales de la construcción, evitando malos entendidos, negligencias por olvidos y consecuentemente atrasos indeseados.
Earth movement as many other items in the building business has a constructive process that can oscillate depending on the intrinsic factors of each type of work, having the duty to comply with current standards. Today we see that the fulfillment of these procedures it´s in the hands of the technical inspection, who must give constantly his compliance at the process. The experience can also reveal to us that this process is not carried out optimally generating delays by poor implementation and higher accident rates than those that we could get fulfilling a checklist based on 3 things; Chilean law, Mining standards, and the specifications that each work demands
The benefits of this tool is to generate a document of support which can help at the professionals who confront an earth movement and need to fulfill with standars of quality, accidents and standardization. With this we could give the acquiescence at the processes backed by documents which prove the correct action of workers and construction professionals, avoiding misunderstandings, omissions and negligence and therefore delays which are directly related with the costs.
A reliable and accurate communication on the work site, among the specialists inside and outside the field, either the technical area, engineering, supply or assembly, ensures that we can provide value at the customer and also reduce the remains.
This formality of quality and continuous improvement is focused first of all to be aware that part of our activities will be unproductive and will not add value from the customer's perspective. From there, we conducted a process control which it´s redefined as “going from monitoring results to make things happen".
11. ANEXO .......................................................... ¡Error! Marcador no definido. 11.1 PROPUESTA CHECKLIST DE PROCEDIMIENTO ENERO 2014……. 11.2 PROPUESTA CHECK LIST DE PROCEDIMIENTO FEBRERO 2014.. 11.3 CHECK LIST DE ESPECIFICACIONES TECNICAS Y PROCESO CONSTRUCTIVO PARA MOVIMIENTO DE TIERRA 2015………………….. 11.4 EXCAVACION TRINCHERA PIPING, CRUCE CAMINO TRAMO 6, Y FUNDACION SOPORTE PIPING……………………………………………….. 96 11.5 EXCAVACIONES RELLENO DE ZANJAS………………………………. 10.6 EXCAVACIONES RELLENOS LOCALES…………………………....... 11.7 EVALUACION, RENDIMIENTO Y LECCIONES APRENDIDAS DE PUESTA EN MARCHA PROTOCOLOS TRIPLE CHEQUEO EN PROYECTO BOCATOMA …………………..……………………………………………………
Conducción a Sistema Impulsión Confluencia Colon Fase I”. En el cual se recopilaran datos de rendimiento y serán comparados con meses donde no se ha usado el protocolo y de esta manera analizar los resultados y beneficios de esta investigación y la discusión de ellos. Este tipo de Sistema de Gestión está influyendo y dando forma a cambios fundamentales en la cultura empresarial de la construcción. Estamos en las primeras etapas de una transformación acelerada y generalizada. Y es muy importante que comprendamos por qué necesitamos un cambio de sistema productivo en la construcción.
Formular una herramienta que facilite el trabajo de los profesionales encargados de calidad e Inspección Técnica de una obra y que a la vez permita obtener mejores resultados en el cumplimiento y el desarrollo de un correcto Movimiento de Tierra.
Dar trazabilidad al proceso. Dejar constancia de los responsables y eventualidades de la actividad. Facilitar el cumplimiento e inspección de seguridad. Ajustar actividades a la Norma y Estándares Mineros. Dar calidad a la obra. Verificar cumplimientos específicos al inicio, desarrollo y cierre. Agilizar la conformidad del proceso.
entenderá como metros cúbicos removidos de material rocoso y su transporte a botadero en un turno de 12 horas en un día.
En primer lugar se creará una propuesta inicial de checklist, basado en los procedimientos indicados por la Norma Chilena de la Construcción y Especificación técnica corporativa de movimiento de tierras dispuestas por la Vicepresidencia Corporativa de Proyectos de Codelco en el Estándar Minero. Este prototipo será probado conforme a las actividades de movimiento de tierra que mantendrá la empresa Sigdo Koppers en el proyecto de Construcción y montaje de suministro de nitrógeno de planta POX N°3 a planta MOLY de en mina El Teniente, donde este documento se completará, evaluará y mejorará de acuerdo a la experiencia, dicha cantidad de modificaciones serán expuestas al inicio de cada protocolo en el ítem “Revisión”. En los meses de Diciembre 2014, Enero y Febrero 2015 estudiante en práctica de Inspección de Obra de parte del mandante Codelco. Esta documentación se puede visualizar en Anexo 11:
11.1 PROPUESTA CHECKLIST DE PROCEDIMIENTO ENERO 2014 11.2 PROPUESTA CHECK LIST DE PROCEDIMIENTO FEBRERO 2014 11.3 CHECK LIST DE ESPECIFICACIONES TECNICAS Y PROCESO CONSTRUCTIVO PARA MOVIMIENTO DE TIERRA 2015.
Luego de obtener el resultado de todas las mejoras realizadas en los protocolos y el documento completo en general con las nuevas disposiciones, itemes, guías de identificación de actividad, sistema triple checheo, sistema ISMEC, etc. Se pondrá a prueba en el proyecto “Ingeniería de Detalles Construcción Bocatomas y Conducción a Sistema Impulsión Confluencia Colon Fase I”. En el cual se harán mediciones de rendimientos en la actividad de remoción de material rocoso y natural, y transporte a botadero que participan 11
estudio durante 30 días hábiles comprendidos entre las fechas 23 de Enero y 3 de Marzo 2017 equivalentes a 6 semanas y serás comparados y analizados con los resultados de rendimientos semanales dispuestos en los documentos de Excelencia Operacional de la impresa RyQ encargada de la inspección Técnica del mandante Codelco, obtenidos desde la segunda semana de Diciembre 2016 hasta la segunda semana de Enero 2017 que equivalen también a 6 semanas de la misma actividad y las mismas condiciones. Dado la particularidad de esta actividad se ha determinado utilizar los siguientes protocolos:
Evaluación y corrección: Es un espacio dispuesto al final de las listas de verificación que permite reunir los datos de las observaciones que se hicieron durante la inspección e información sobre el seguimiento de las actividades que lo ameritan para reunirlos, informarlos y generar instancias de mejora al proceso.
Sistema que permite separar en tres etapas cada actividad, al inicio, desarrollo y cierre, lo cual permite visualizar e inspeccionar permanentemente la obra, cumpliendo y dando conformidad al proceso diariamente según en la etapa que esta se encuentre, sugiriendo así cuales deben ser los aspectos a verificar para el correcto desarrollo de un Movimiento de Tierra. A continuación imagen de modo ejemplar del Sistema Triple Chequeo.
6.1 ACTIVIDADES PREVIAS CUMPLE N/A (^) OBSERVACION SI NO 6.1.1 PERSONAL El personal se encuentra instruido en procedimiento. Personal posee registro de charla diaria. Operador cuenta con credencial. Operador cuenta con certificado de capacitación. Operador cuenta con checklist del equipo realizado.
CUMPLE N/A (^) OBSERVACION SI NO 6.1.2 INTRUMENTACION Operador posee test de fatiga y somnolencia.
Supervisor y operador cuentan con radio operativa.
Análisis seguro de la tarea ejecutado y firmado por supervisor.
6.1.3 CONFINMIENTO Se establece un radio de seguridad de 15m.
Área de influencia se encuentra segregada y señalizada.
6.2 EJECUCION DE ACTIVIDAD CUMPLE N/A (^) OBSERVACION SI NO 6.2.1 OPERADOR El operador se encuentra autorizado por supervisor para comenzar.
El operador utiliza cinturón de seguridad.
Operador porta dispositivo de fatiga – somnolencia.
Operador no usa celular ni elementos distractores.
Operador utiliza elementos de protección personal segur procedimiento.
Operador utiliza códigos de bocina.
Cuadro expuesto al final de cada protocolo que indica que documentos se están cumpliendo en la lista de verificación.
Documentos asociados: Estándar de CODELCO para de control de fatalidades N°2, N°5, N° Fuente: Elaboración propia.
Cuadro expuesto al final de cada protocolo que permite reunir los nombre, cargos y firmas de los responsables de cada actividad.
Mandante Nombre: ______________________ Cargo: ______________________ Firma: ______________________
Inspector Nombre: ______________________ Cargo: ______________________ Firma: ______________________
Jefe de Obra Nombre: ______________________ Cargo: ______________________ Firma: ______________________
Fuente: Elaboración propia.
Medición de rendimientos obtenidos en movimiento de tierra del proyecto “Ingeniería de Detalles Construcción Bocatomas y Conducción a Sistema Impulsión Confluencia Colon Fase I”. En la actividad de extracción, carga, transporte y descarga de material rocoso y natral. Los datos obtenidos en ítem
Las mediciones de rendimiento a continuación exponen en la esquina superior izquierda la fecha que corresponde. Estas se comprenden entre las fechas 5 de Diciembre de 2016 y 13 de Enero 2017, equivalentes a 6 semanas o 30 días hábiles.
Fuente: Calculo de días por rendimiento (2016). Control documento RYQ, Inspección Técnica.
