PASO 1º: prolongamos las proyecciones no paralelas de ambas rectas hasta que
corten a la LT, determinando las proyecciones de sus trazas
h
v'
PASO 2º: determinamos las proyecciones correspondientes de las trazas anteriores.
P'
P
PASO 3º: por las proyecciones anteriores v' y h trazamos rectas paralelas a su traza
correspondiente, la paralela dibujada por v' a la proyección vertical r' determina la
traza P' del plano; la paralela trazada por h a la proyección horizontal s determina la
traza P del plano.
a'
a

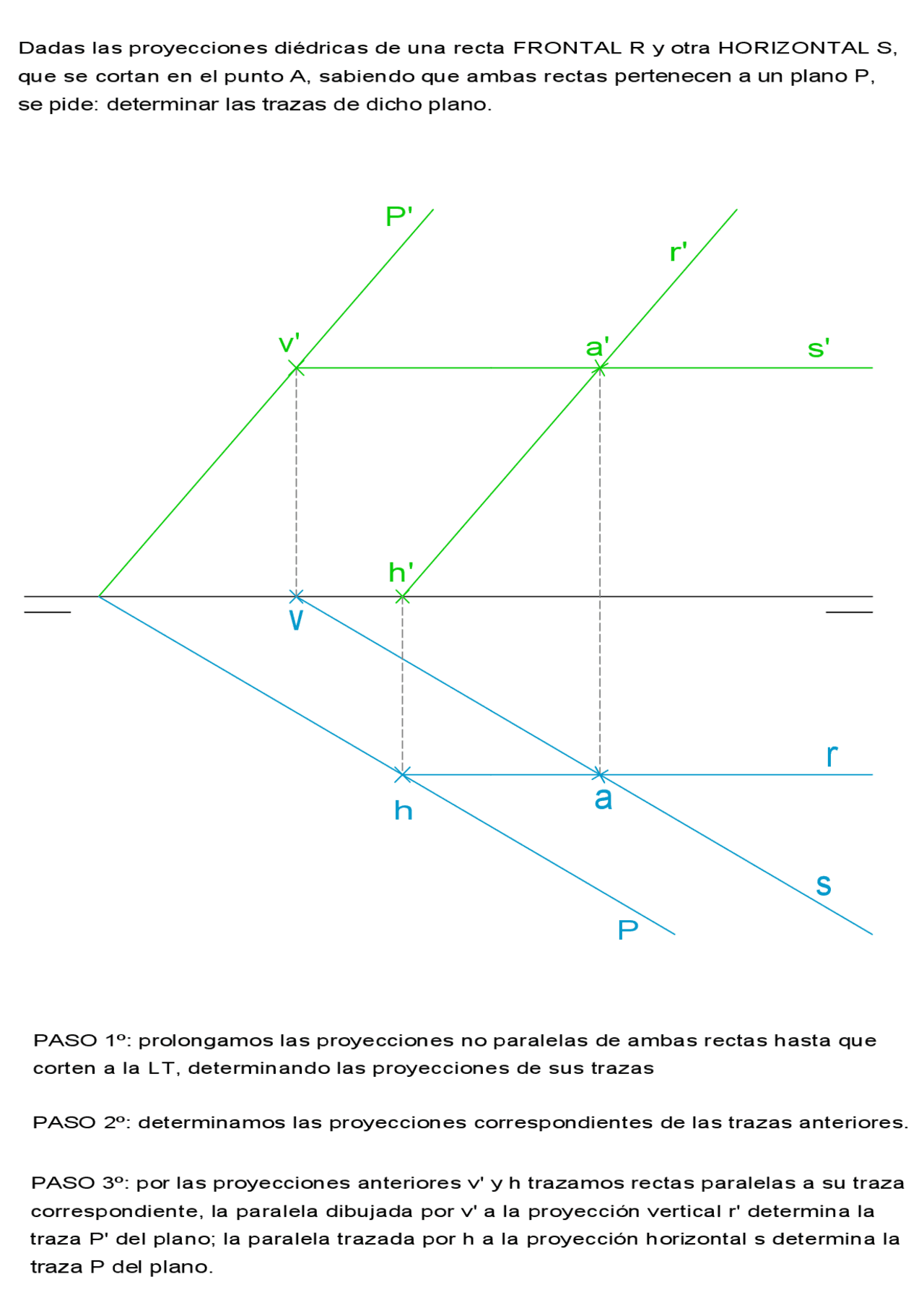

Dadas las proyecciones diédricas de una recta FRONTAL R y otra HORIZONTAL S,
que se cortan en el punto A, sabiendo que ambas rectas
pertenecen a un plano P,
se pide: d
eterminar las trazas de dicho plano.
