TMEC- 424

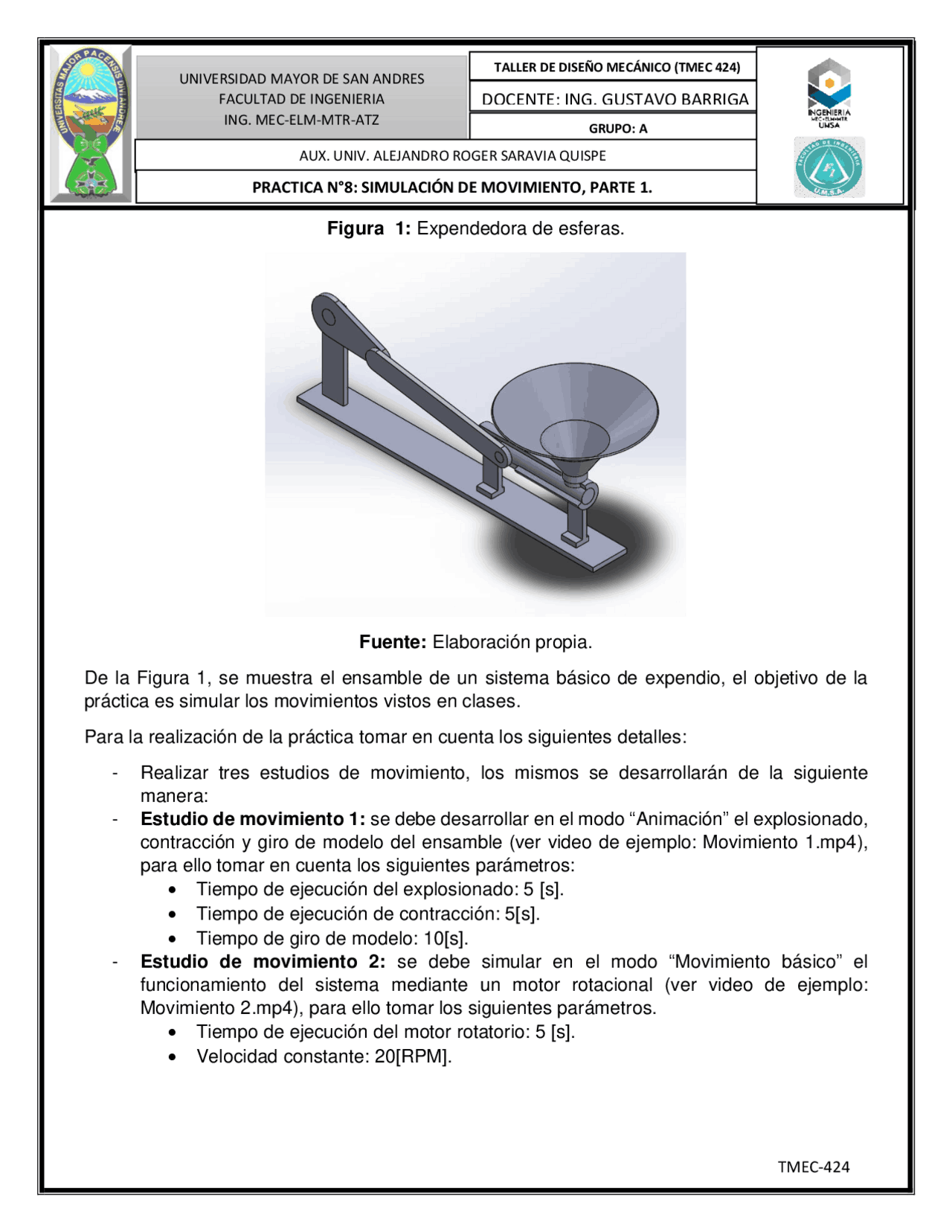

Figura 1 : Expendedora de esferas.
Fuente: Elaboración propia.
De la Figura 1, se muestra el ensamble de un sistema básico de expendio, el objetivo de la
práctica es simular los movimientos vistos en clases.
Para la realización de la práctica tomar en cuenta los siguientes detalles:
- Realizar tres estudios de movimiento, los mismos se desarrollarán de la siguiente manera:
- Estudio de movimiento 1: se debe desarrollar en el modo “Animación” el explosionado, contracción y giro de modelo del ensamble (ver video de ejemplo: Movimiento 1.mp4), para ello tomar en cuenta los siguientes parámetros: Tiempo de ejecución del explosionado: 5 [s]. Tiempo de ejecución de contracción: 5[s]. Tiempo de giro de modelo: 10[s].
- Estudio de movimiento 2 : se debe simular en el modo “Movimiento básico” el funcionamiento del sistema mediante un motor rotacional (ver video de ejemplo: Movimiento 2.mp4), para ello tomar los siguientes parámetros. Tiempo de ejecución del motor rotatorio: 5 [s]. Velocidad constante: 20 [RPM].
UNIVERSIDAD MAYOR DE SAN ANDRES FACULTAD DE INGENIERIA ING. MEC-ELM-MTR-ATZ
TALLER DE DISEÑO MECÁNICO (TMEC 424)
DOCENTE: ING. GUSTAVO BARRIGA GRUPO: A AUX. UNIV. ALEJANDRO ROGER SARAVIA QUISPE
PRACTICA N° 8 : SIMULACIÓN DE MOVIMIENTO, PARTE 1.
TMEC- 424
- Estudio de movimiento 3 : se debe simular en el modo “Movimiento básico” el funcionamiento del sistema mediante un motor lineal (ver video de ejemplo: Movimiento 3 .mp4), para ello tomar los siguientes parámetros. Tiempo de ejecución del motor lineal: 5 [s]. Distancia: 200 [mm].
- Estudio de movimiento 4 : se debe simular en el modo “Movimiento básico” el funcionamiento del sistema mediante un motor lineal (ver video de ejemplo: Movimiento 4 .mp4), para ello tomar los siguientes parámetros. Tiempo de ejecución del motor lineal: 5 [s]. Distancia: 90°. Sentido: Anti horario.
- No será necesario definir el material.
- Para cada estudio de movimiento, exportar un video de la simulación.
- Los estudios de movimiento mencionados anteriormente, deben estar guardadas en el archivo SLDPRT a presentarse.
- Procure que el trabajo sea realizado en SolidWorks 2020 o versiones anteriores para facilitar la revisión.
La fecha límite de presentación esta designado como tarea en la plataforma de Classroom.
VISTA ISOMÉTRICA
VISTA SUPERIOR
VISTA FRONTAL
VISTA LATERAL DERECHA
A A
B B
C C
D D
E E
F F
31/10/2021 A
Material: Placa de cobre
M. Sc. Ing. Gustavo Barriga
U.M.S.A. Facultad de Ingeniería
Univ. Roger Saravia Quispe ESCALA:1:
Expendora de esferas: distancia entre piezas
SW-PLG-
N.º DE DIBUJO HOJA 2 DE 8
FECHA
Cantidad: 1 Auxiliar: Docente:
R10.
VISTA SUPERIOR
VISTA FRONTAL VISTA LATERAL DERECHA
VISTA ISOMÉTRICA
ESCALA: 1:
A A
B B
C C
D D
E E
F F
Auxiliar: Docente:
Cantidad: 1 FECHA
N.º DE DIBUJO (^) HOJA 3 DE 8 SW-PL-
Base
Univ. Roger Saravia Quispe ESCALA: 1:
U.M.S.A. Facultad de Ingeniería
M. Sc. Ing. Gustavo Barriga
Material: Acero A
27/10/2021 A
Unidades de cotas: mm
R20.00 20.
VISTA FRONTAL VISTA LATERAL DERECHA
VISTA SUPERIOR VISTA ISOMÉTRICA
A A
B B
C C
D D
E E
F F
Auxiliar Docente
Cantidad: 1 FECHA
N.º DE DIBUJO (^) HOJA 5 DE 8 SW-PL-
Manivela
Univ. Roger Saravia Quispe ESCALA: 1:
U.M.S.A. Facultad de Ingeniería
M. Sc. Ing. Gustavo Barriga
Material: Placa de cobre
27/10/2021 A
Unidades de cotas: mm
VISTA SUPERIOR VISTA ISOMÉTRICA
VISTA FRONTAL VISTA LATERAL DERECHA
A A
B B
C C
D D
E E
F F
Auxiliatura Docente
Cantidad: 1 FECHA
N.º DE DIBUJO (^) HOJA 6 DE 8 SW-PL-
Corredera o pistón
Univ. Roger Saravia Quispe ESCALA:1:
U.M.S.A. Facultad de Ingeniería
M. Sc. Ing. Gustavo Barriga
Material: Acero A
27/10/2021 A
Unidades de cotas: mm
VISTA ISOMÉTRICA
VISTA FRONTAL
B B
VISTA LATERAL DERECHA
ESCALA: 1:
SECCIÓN B-B
ESCALA 1 : 4
VISTA SUPERIOR
A A
B B
C C
D D
E E
F F
Auxiliar: Docente:
Cantidad: 1 FECHA
N.º DE DIBUJO (^) HOJA 8 DE 8 SW-PL-
Embudo
Univ. Roger Saravia Quispe ESCALA:1:
U.M.S.A. Facultad de Ingeniería
M. Sc. Ing. Gustavo Barriga
Material: Acero A
27/10/2021 A
Unidades de cotas: mm
