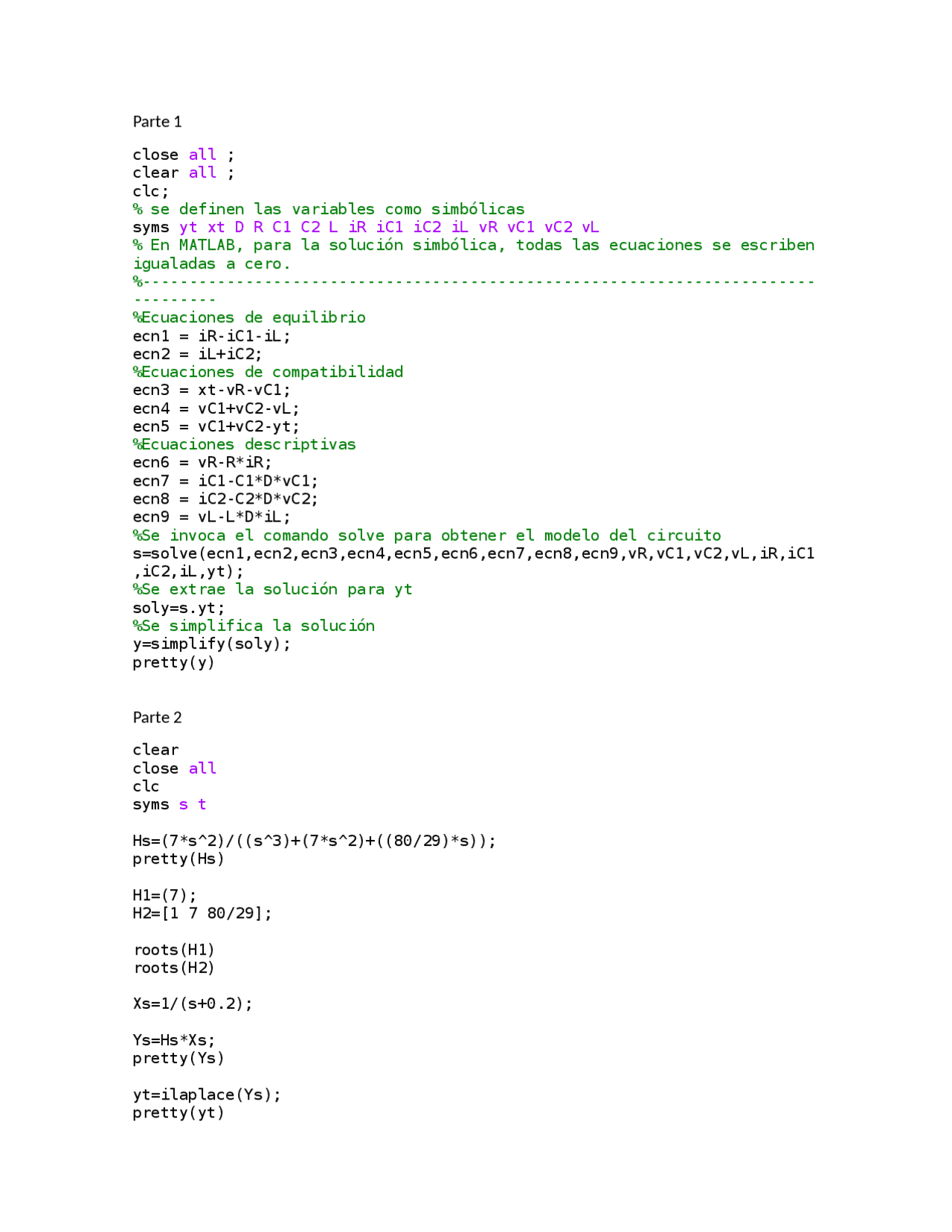

Parte 1
close all ;
clear all ;
clc;
% se definen las variables como simbólicas
syms yt xt D R C1 C2 L iR iC1 iC2 iL vR vC1 vC2 vL
% En MATLAB, para la solución simbólica, todas las ecuaciones se escriben
igualadas a cero.
%------------------------------------------------------------------------
---------
%Ecuaciones de equilibrio
ecn1 = iR-iC1-iL;
ecn2 = iL+iC2;
%Ecuaciones de compatibilidad
ecn3 = xt-vR-vC1;
ecn4 = vC1+vC2-vL;
ecn5 = vC1+vC2-yt;
%Ecuaciones descriptivas
ecn6 = vR-R*iR;
ecn7 = iC1-C1*D*vC1;
ecn8 = iC2-C2*D*vC2;
ecn9 = vL-L*D*iL;
%Se invoca el comando solve para obtener el modelo del circuito
s=solve(ecn1,ecn2,ecn3,ecn4,ecn5,ecn6,ecn7,ecn8,ecn9,vR,vC1,vC2,vL,iR,iC1
,iC2,iL,yt);
%Se extrae la solución para yt
soly=s.yt;
%Se simplifica la solución
y=simplify(soly);
pretty(y)
Parte 2
clear
close all
clc
syms s t
Hs=(7*s^2)/((s^3)+(7*s^2)+((80/29)*s));
pretty(Hs)
H1=(7);
H2=[1 7 80/29];
roots(H1)
roots(H2)
Xs=1/(s+0.2);
Ys=Hs*Xs;
pretty(Ys)
yt=ilaplace(Ys);
pretty(yt)
