SISTEMAS DE CONTROL AUTOMÁTICO
DEBER N° 1: MODELADO DE SISTEMAS
Fecha de entrega: jueves 30 de abril de 2015

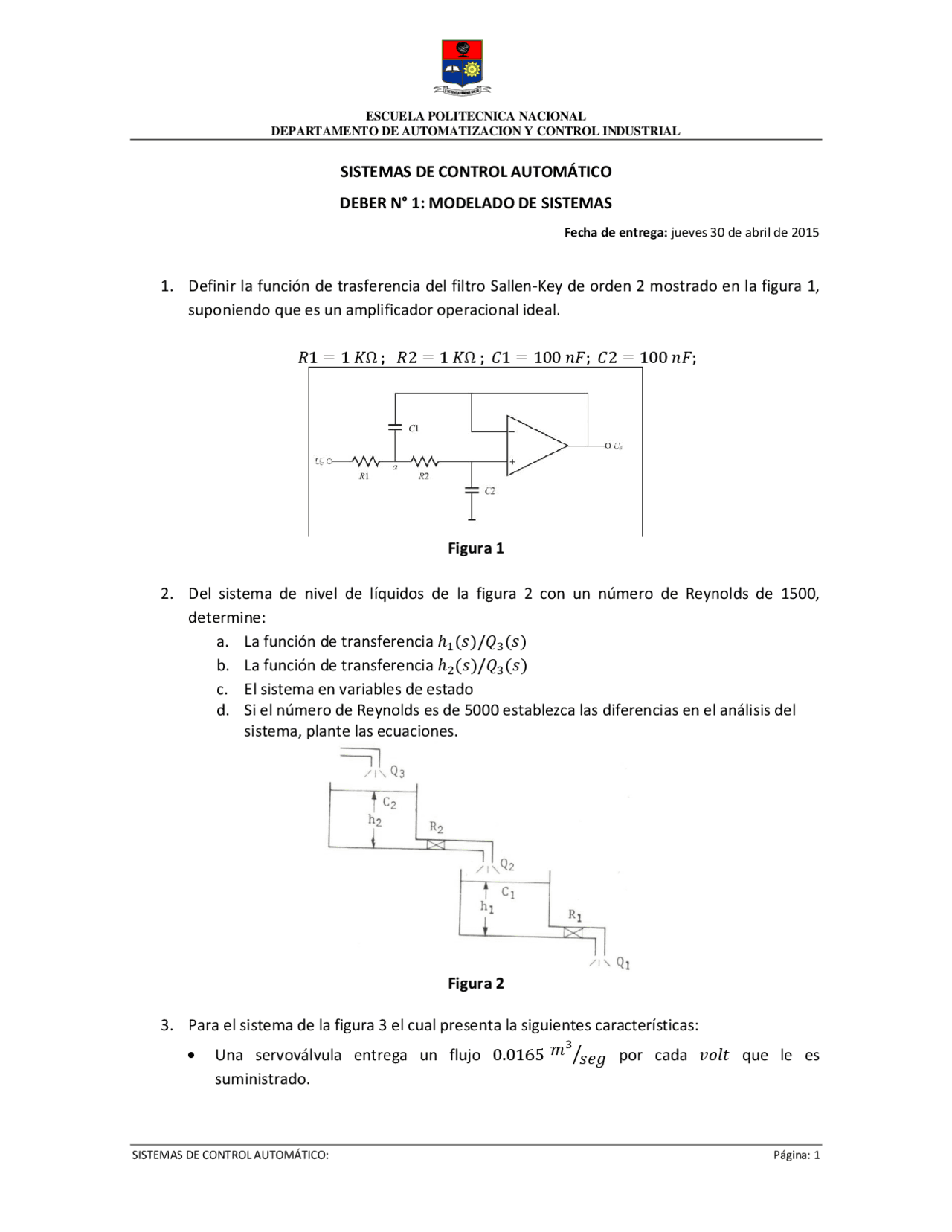

1. Definir la función de trasferencia del filtro Sallen-Key de orden 2 mostrado en la figura 1,
suponiendo que es un amplificador operacional ideal.
Figura 1
2. Del sistema de nivel de líquidos de la figura 2 con un número de Reynolds de 1500,
determine:
a. La función de transferencia
b. La función de transferencia
c. El sistema en variables de estado
d. Si el número de Reynolds es de 5000 establezca las diferencias en el análisis del
sistema, plante las ecuaciones.
Figura 2
3. Para el sistema de la figura 3 el cual presenta la siguientes características:
Una servoválvula entrega un flujo
por cada que le es
suministrado.
