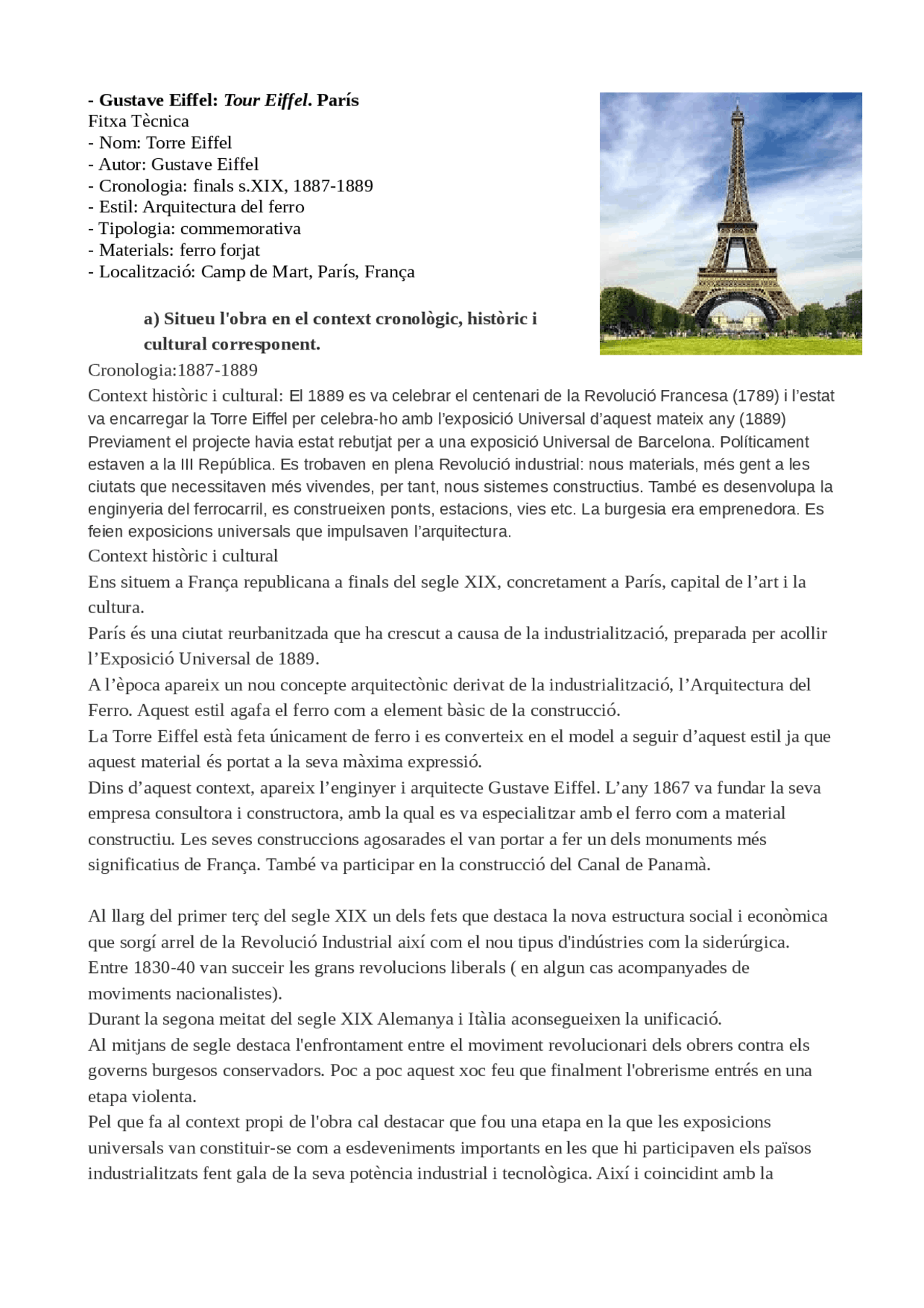

- Gustave Eiffel: Tour Eiffel****. París Fitxa Tècnica
commemoració del centenari de la Revolució Francesa, es va celebrar l'any 1889 l'Exposició Universal a París per la qual es construí l'obra a analitzar. Anàlisi formal Estil ● Verticalitat ● Nous materials: ferro, vidre i ciment ● Importància dels enginyers ● Valor arquitectònic ● Valor estètic Espai exterior i interior Els elements sustentadors són els quatre pilars de sota inclinats i els elements sustentats són les plataformes, l’estructura superior i els arcs que uneixen els pilars. El material del qual està fet l’edific és ferro forjat, material propi de la Industrialització. La seva construcció comença el 1887 i acaba el 1889. Primer es van fer totes les peces, dissenyades al mil·límetre. Poc a poc es va anar construint la Torre, començant per les potes. Estan col·locades sobre unes capes de ciment que hi ha sota terra per fixar millor l’estructura. Es va necessitar l’ajuda de bastides de fusta i petites grues de vapor fixades al propi monument. Com a descripció de l’edifici, es pot dir que és una enorme estructura de ferro de 325 metres d’alçada. Hi ha 18000 peces de ferro i 2 milions i mig de cargols. Els quatre costats de la Torre Eiffel són iguals a causa de la necessitat d’estabilitat de l’estructura, tot i que va ser entès com un prototipus de simetria. Aquest prototipus també queda reforçat per l’estructura, ja que té una aparença caleidoscòpica. Presenta una forma piramidal ample als baixos amb quatre pilars i més estreta a mida que s’alça. Aquests pilars estan col·locats sobre vuit gats hidràulics i units amb arcs. Això permet que no es desestabilitzin davant d’un cop de vent i que l’obra sigui simètrica. Té diferents plataformes que divideixen l’estructura en quatre parts, augmentant la sensació de verticalitat: ● Base: Planta rectangular. Funció de base amb quatre pilars, dos dels quals corresponen a les escales i a l’ascensor. Els pilars estan enllaçats entre si amb quatre arcs de ferro que estabilitzen i reforcen l’estructura en cas d’imprevistos meteorològics. ● Primer nivell: Està situat a 57 metres d’alçada. Tota la plataforma és una galeria que permet una vista de 360º de la ciutat francesa, a més de tenir un restaurant que també trobem al segon nivell. Des dels 57m fins als 115m, hi han unes altres quatre potes però amb una lleugera inclinació cap endins. ● Segon nivell: Situat a 115 metres d’alçada. Hi ha el segon pis del restaurant. ● Tercer nivell: Situat a 274 metres d’alçada. És on convergeixen els quatre pilars, convertint aquest nivell en un mirador. En aquesta part hi ha l’afegit d’una antena que eleva l’alçada a 325 metres. Es pot accedir a les diferents parts gràcies les escales o amb ascensor, que permeten l’ascens o descens dels visitants. A part de ser un mirador, la Torre Eiffel també té altres serveis com un museu, botigues, magatzems i restaurants. L’estructura s’acompanya d’alguns motius decoratius tot i que no són molt abundants. La pintura és un d’ells. Relació amb l’entorn
Sistema constructiu: combinació del sistema arquitravat i voltat gràcies al treball de l'arquitectura del ferro Elements de suport: 4 pilars als vèrtex del quadrat que estan reforçats per quatre arcs Elements suportats: Estructura vertical que s'aixeca com una agulla que entra cap al centre de l'estructura per dotar-la d'equilibri i estabilitat. Espai exterior: Pel que fa als volums destaca una gran verticalitat en forma piramidal (la més alta del món en el seu moment)base ampla que acaba en agulla) Estructura exterior metàl·lica feta amb bigues entrecreuades i els espais buits dels pisos primer i segon donen ingravidesa visual a l'edifici. Està separada per 3 plataformes que donen sensació de verticalitat. El primer bloc actua de base. En ella, s'hi alcen quatre potes més amb una inclinació cap endins fins una alçada de 115m on s'hi troba la segona plataforma. A l'interior hi podem trobar escales i ascensors que permeten el seu accés des del parc dels Champs de Mars Pel que fa la façana podem comentar que els quatre cantons són idèntics alhora que simètrics. Finalment pel que fa l'urbanisme, l'obra es va ubicar a la zona on s'havia de celebrar l'Exposició universal a París, l'any 1889 en un espai obert per tal que es veiés des de molts indrets de la ciutat.
