Grado Bioquímica Curso 2011/

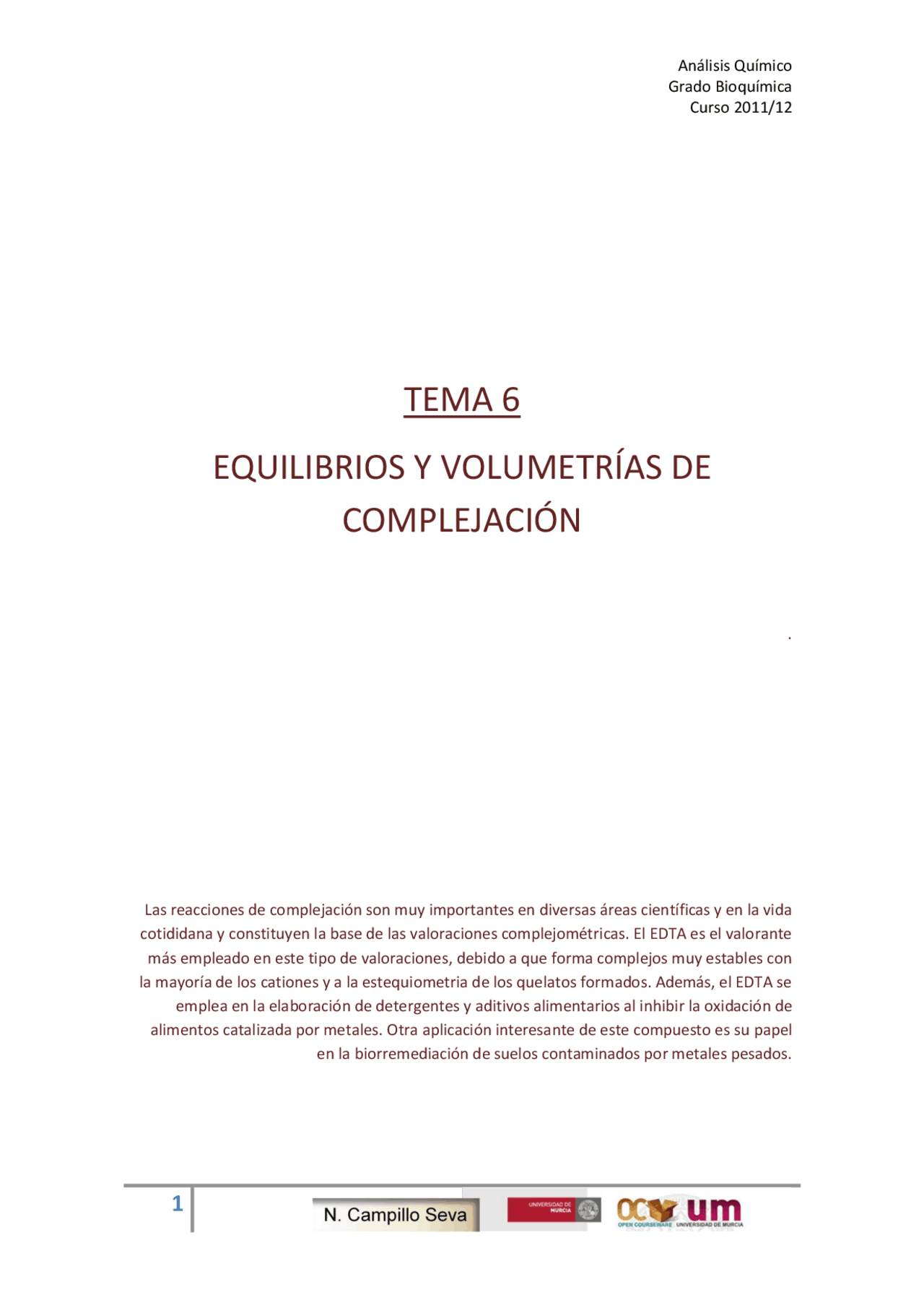

TEMA 6
EQUILIBRIOS Y VOLUMETRÍAS DE
COMPLEJACIÓN
.
Las reacciones de complejación son muy importantes en diversas áreas científicas y en la vida cotididana y constituyen la base de las valoraciones complejométricas. El EDTA es el valorante más empleado en este tipo de valoraciones, debido a que forma complejos muy estables con la mayoría de los cationes y a la estequiometria de los quelatos formados. Además, el EDTA se emplea en la elaboración de detergentes y aditivos alimentarios al inhibir la oxidación de alimentos catalizada por metales. Otra aplicación interesante de este compuesto es su papel en la biorremediación de suelos contaminados por metales pesados.
Grado Bioquímica Curso 2011/
1. Generalidades
1.A. El efecto quelato 1.B. Equilibrios de formación de complejos
2. Ácido etilendiaminotetraacético (EDTA)
3. Curvas de valoración con EDTA
3.A. Construcción de una curva de valoración 3.B. Factores que influyen en la forma de las curvas de valoración 3.C. Agentes complejantes auxiliares
4. Detección del punto final
5. Métodos de valoración con EDTA
5.A. Valoración directa 5.B. Valoración por retroceso 5.C. Valoración por desplazamiento 5.D. Valoración indirecta
6. Determinación de la dureza del agua
Grado Bioquímica Curso 2011/
reacción de formación del complejo con etilendiamina intervienen 3 moléculas y en la del complejo con metilamina 5 moléculas, apareciendo en ambos casos 5 moléculas como productos de la reacción. Por tanto, la variación de entropía indica que la formación del complejo con etilendiamina está favorecida.
Los ácidos aminocarboxílicos NTA, EDTA, DCTA, DTPA y EGTA son agentes quelantes sintéticos. Los átomos de nitrógeno y de oxígeno del grupo carboxilato son las posiciones a través de las que pueden unirse a los iones metálicos, perdiendo sus protones cuando tiene lugar la unión.
1.B. EQUILIBRIOS DE FORMACIÓN DE COMPLEJOS
En las reacciones de formación de complejos un ión metálico M reacciona con un ligando L para formar el complejo ML. En estas reacciones las constantes de equilibrio son de formación y no de disociación como en los equilibrios ácido-base. Cuando el complejo tiene un número de coordinación mayor o igual a 2 podemos hablar de constantes de formación sucesivas (K). Los ligandos monodentados se agregan siempre en una serie de etapas sucesivas. En el caso de los ligandos multidentados, el número de coordinación puede satisfacerse con un solo ligando o con varios ligandos agregados.
Los equilibrios de formación de complejos también pueden escribirse como la suma de cada una de las etapas individuales, en su caso tendrán constantes de formación globales (β). Salvo en para la primera etapa que corresponde a β 1 =K 1 , las constantes de formación globales son productos de las constantes de formación sucesivas de cada una de las etapas que dan lugar al producto.
Para cada forma en la que puede encontrarse el metal en presencia del ligando (M, ML, ML 2 …) se puede determinar su valor de alfa, siendo «α» la fracción de la concentración total del metal que se encuentra en cada forma particular. Así, αM es la fracción del metal total presente en equilibrio como metal libre; αML es la fracción del metal total presente en el equilibrio como ML, y así sucesivamente. La representación gráfica de los valores de α frente a logaritmo decimal negativo de la concentración del ligando, p[L], se denomina diagrama de distribución.
Grado Bioquímica Curso 2011/
2. ÁCIDO ETILENDIAMINOTETRAACÉTICO (EDTA)
El ácido etilendiaminotetraacético, también llamado ácido (etilendinitrilo)tetraacético, generalmente se abrevia como EDTA y es el valorante más empleado en volumetrías de complejación, ya que permite determinar prácticamente todos los elementos de la tabla periódica, ya sea por valoración directa u otra modalidad de valoración.
El EDTA pertenece a la familia de los ácidos poliaminocarboxílicos y contiene seis posibles posiciones de enlace con el ión metálico: cuatro grupos carboxilo y dos grupos amino. El EDTA es un ligando hexadentado. Las cuatro primeras constantes de disociación del EDTA corresponden a los grupos carboxílicos, mientras que K 5 y K 6 corresponden a la disociación de los protones de los grupos amonio.
El ácido libre (H 4 Y) y la sal disódica dihidratada (Na 2 H 2 Y•2H 2 O) se encuentran disponibles comercialmente con calidad reactivo. El ácido libre se utiliza como patrón primario tras desecarlo varias horas a 130-145 ºC. La forma Na 2 H 2 Y•2H 2 O en condiciones normales de humedad atmósferica, contiene un 0,3% de humedad en exceso sobre la cantidad estequiométrica. Salvo en los casos que se requiera gran precisión, este exceso es reproducible para permitir el uso de un peso corregido de la sal en la preparación de la disolución patrón por pesada directa. Si fuese necesario, el dihidrato se puede preparar secando a 80 ºC durante varios días en una atmósfera con humedad relativa del 50%.
Las fórmulas químicas de las múltiples especies del EDTA se abrevian como H 6 Y2+, H 5 Y+, H 4 Y, H 4 Y-, H 3 Y2-, H 2 Y2-, HY3-^ y Y4-. Si observamos el diagrama de distribución para las distintas especies en función del pH del medio, vemos como proporción de cada una de estas especies varía en función del pH, así la especie H 2 Y2-^ predomina en medios moderadamente ácidos. La forma totalmente desprotonada es mayoritaria sólo en disoluciones muy alcalinas de pH mayor de 10, mientras que la forma neutra sólo es un componente importante en disoluciones muy ácidas (pH < 3).
Los valores de α para la forma Y4-^ en función del pH se hallan tabulados para disoluciones a 20 °C y 0,1 M de fuerza iónica, dado que las constantes de formación de los complejos metal-EDTA se definen respecto de la forma totamente desprotonada del ligando.
La constante de formación (Kf) o constante de estabilidad de un complejo metal-EDTA es la constante del equilibrio de la reacción entre el ión metálico y la forma desprotonada del EDTA. Obsérvese que Kf se define respecto de la forma Y4-^ del complejante, aunque la constante pudiera haberse definido en términos de cualquiera de sus otras formas. La expresión de la constante de formación no debe interpretarse como que solo reaccione Y4-^ con el ión metálico. Los valores de las constantes de
Grado Bioquímica Curso 2011/
cuenta que la estequiometria de los quelatos con EDTA es siempre 1:1, se procede a determinar el valor de pCu en las regiones principales de la curva: antes, en y tras el punto de equivalencia.
Antes del punto de equivalencia hay exceso de Cu2+^ que no ha reaccionado con EDTA y su concentración es por tanto igual a la concentración del metal que no ha reaccionado con el valorante. La concentración del metal procedente de la disociación del complejo formado es despreciable.
En el punto de equivalencia todo el Cu2+^ se encuentra complejado. Se considera que existen de CuY2-^ los mismos moles que de Cu2+^ había inicialmente, que a su vez coinciden con los de EDTA añadidos. El ion metálico libre que existe en la disolución es fruto de la disociación del quelato y su concentración se calcula a partir de la constante de formación condicional.
Tras el punto de equivalencia hay exceso de EDTA y prácticamente todo el metal se halla como CuY2-. La concentración de EDTA libre se considera igual a la de EDTA en exceso, y la concentración de Cu2+^ se calcula a partir de la constante de formación condicional.
3.B. FACTORES QUE INFLUYEN EN LA FORMA DE LAS CURVAS DE VALORACIÓN
Son dos los factores que afectan a la forma de las curvas de valoración con EDTA: la constante de formación condicional del complejo formado y el pH del medio de valoración.
Si comparamos el salto de pM en las curvas de valoración con EDTA de Ca2+^ y Sr2+, llevadas a cabo bajo las mismas condiciones experimentales, observamos que éste es mayor para el ión calcio. Esta diferencia tiene su origen en el distinto valor de las constantes de formación respectivas, de manera que cuanto mayor sea Kf´ más marcado será el salto de pM en el punto de equivalencia.
Por otro lado, al disminuir el pH del medio de valoración, disminuye α de Y4-^ y también lo hace Kf´, de modo que el salto de pM en el punto de equivalencia será tanto menos marcado cuanto más ácido sea el medio de valoración. Por tanto, parece obvio que trabajar a pHs básicos es más favorable; sin embargo, en estos medios existe riesgo de que precipite el ión metálico como hidróxido.
Grado Bioquímica Curso 2011/
3 .C. AGENTES COMPLEJANTES AUXILIARES
Dado que muchos cationes precipitan cuando se aumenta el pH, para llevar a cabo la valoración de los mismos con EDTA, en condiciones óptimas, el uso de agentes complejantes auxiliares es necesario para mantener al catión en disolución. El ligando auxiliar ha de unirse al metal con la suficiente fuerza como para impedir que precipite como hidróxido, pero la constante de formación del complejo metal-ligando auxiliar debe ser menor que la del metal-EDTA, para que el ligando auxiliar pueda ceder el metal al EDTA.
Por ejemplo, la valoración de Zn2+^ se lleva a cabo habitualmente en presencia de amoniaco y cloruro amónico. Estas especies tamponan la disolución a un pH que garantiza la reacción completa entre el catión y el valorante. Además, el amoniaco actúa como agente complejante auxiliar ya que compleja al Zn2+. En las etapas iniciales de la valoración, en la disolución existen las especies Zn(NH 3 )2+, Zn(NH 3 ) 2 2+, Zn(NH 3 ) 3 2+ y Zn(NH 3 ) 4 2+. El cálculo de pZn en el medio debe tener en cuenta la presencia de estas especies. Por tanto, ha de emplearse para estos cálculos una nueva constante de formación que tenga en cuenta no solo que sólo una parte de EDTA se encuentra como Y4-^ sino que también solamente una parte de Zn2+^ no unido a EDTA se halla en la forma libre Zn2+.
La formación de un complejo de un catión con un reactivo complejante auxiliar hace que los valores de pM antes del punto de equivalencia sean mayores que en una disolución de idénticas características pero en ausencia de complejante auxiliar, y además los valores de pM serán tanto más altos cuanto mayor sea la concentración del agente auxiliar. Por ello, la concentración de los complejantes auxiliares debe ser siempre la mínima necesaria para impedir la precipitación del analito.
Para explicar con más detalle cómo se construye una curva de valoración en presencia de un agente complejante auxiliar nos centraremos en un caso concreto: La valoración de 50 mL de Zn2+^ 0,005 M con una disolución de EDTA 0,01 M, encontrándose las dos disoluciones tamponadas a pH 9 al ser 0,1 M en NH 3 y 0,175 M en NH 4 Cl.
Para el cálculo de pZn antes del punto de equivalencia sólo parte del metal habrá sido complejado por el valorante y el resto está presente como Zn2+^ y los cuatro complejos con amoniaco, de modo que la concentración de Zn2+^ es el producto de la suma de las concentraciones de todas las especies por la fracción molar del metal libre.
En el punto de equivalencia todo el metal está en la forma ZnY2-. Se considera que los milimoles de ZnY2-^ son los mismos que los iniciales de Zn2+. El ion metálico libre que
Grado Bioquímica Curso 2011/
a pH 5,4. Sin embargo, a pH 7,5 el viraje se da de rojo a violeta, siendo más difícil de detectar. Los complejos metálicos del negro de eriocromo T son rojos, del mismo color que las disoluciones de indicador libre cuando éste se halla en la forma H 2 In-, por lo que para usarlo como indicador metalocrómico es necesario ajustar el pH por encima de 7.
5. MÉTODOS DE VALORACIÓN CON EDTA
En la bibliografía encontramos gran cantidad de modificaciones de los procedimientos básicos de las valoraciones con EDTA, lo que permite la determinación de un número amplísimo de elementos químicos.
5.A. VALORACIÓN DIRECTA
Muchos iones metálicos se determinan mediante valoración directa con disoluciones estándar de EDTA, tratándose del tipo de valoración más sencillo y al que se debe recurrir siempre que sea posible. La disolución se tampona a un pH adecuado para que la constante de formación condicional metal-EDTA sea alta y el color del indicador libre sea suficientemente distinto del complejo metal-indicador. Si al pH que se cumplen estas condiciones precipita el analito, se añade un agente complejante auxiliar.
El punto final de la valoración directa puede detectarse de diferentes formas:
- Métodos basados en indicadores para el analito: Lo más común es emplear un indicador que responde directamente al analito.
- Cuando no se dispone de un buen indicador directo, se emplea otro indicador que responde a otro metal añadido refiriéndonos entonces a métodos basados en indicadores para un ión metálico añadido. Consisten en añadir una pequeña cantidad de un ión metálico para el que sí se tiene un indicador apropiado. Por ejemplo, los indicadores para Ca2+^ suelen ser menos satisfactorios que los indicadores para Mg2+, por lo que es común añadir una pequeña cantidad de MgCl 2 a una disolución de EDTA destinada a la valoración de Ca2+, pudiendo emplearse entonces negro de eriocromo T como indicador. Al comienzo de la valoración el Ca2+^ desplaza a los iones Mg2+^ de su complejo con EDTA quedando libres para combinarse con el indicador por lo que la disolución toma color rojo. Una vez complejado todo el calcio, los iones magnesio se combinan de nuevo con EDTA observándose el cambio de color.
Grado Bioquímica Curso 2011/
- Si se dispone de un electrodo específico para el ión metálico a deteminar, las medidas potenciométricas pueden emplearse para la detección del punto final. En este sentido, cabe destacar que el electrodo de mercurio puede hacerse sensible a los iones de EDTA.
- En aquellas valoraciones en las que el color va cambiando progresivamente a lo largo de la valoración, las medidas espectrofotométricas son muy útiles para la detección del punto final.
5.B. VALORACIÓN POR RETROCESO
La valoración por retroceso consiste en añadir una cantidad conocida y en exceso de EDTA y valorar a continuación el exceso de EDTA, que no ha reaccionado con el metal analito, con una disolución estándar de otro ión metálico. Este tipo de valoración es útil para la determinación de:
- cationes que forman complejos estables con EDTA pero para los que no se dispone de indicador adecuado, porque por ejemplo el metal bloquea al indicador impidiendo que pase a su forma libre.
- cationes como Cr3+^ y Co3+^ que reaccionan muy lentamente con EDTA.
- analitos que se hallan en disolución con aniones con los que forman precipitados poco solubles en las condiciones analíticas apropiadas para la valoración directa. El EDTA impide la formación de los precipitados.
5.C. VALORACIÓN POR DESPLAZAMIENTO
En las valoraciones por desplazamiento se agrega a la disolución del analito un exceso, no necesariamente conocido, de una disolución que contiene el complejo de EDTA con magnesio o cinc. Es imprescindible que el complejo analito-EDTA sea más estable que el de Mg-EDTA (o Zn-EDTA en su caso), de modo que tenga lugar la reacción en la que el analito desplace al magnesio de su complejo con EDTA, para que el magnesio liberado pueda ser valorado con una disolución patrón de EDTA. Este tipo de valoraciones se suele emplear cuando no se dispone de un indicador adecuado para llevar a cabo la valoración directa.
5.D. VALORACIÓN INDIRECTA
Las valoraciones indirectas se utilizan para determinar aquellos aniones que precipitan con determinados cationes metálicos. Por ejemplo, podemos determinar
