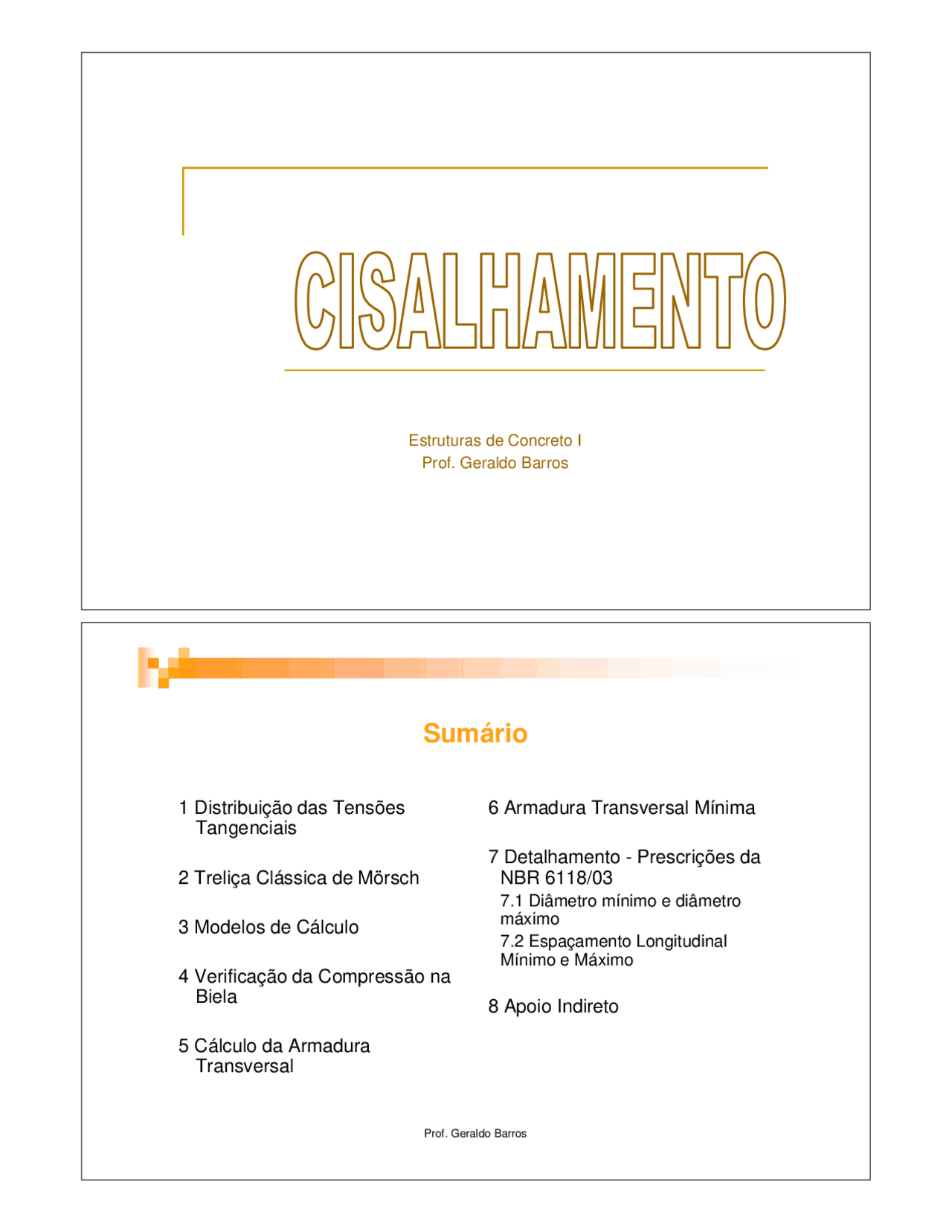

Estruturas de Concreto I
Prof. Geraldo Barros
Prof. Geraldo Barros
Sumário
1 Distribuição das Tensões
Tangenciais
2 Treliça Clássica de Mörsch
3 Modelos de Cálculo
4 Verificação da Compressão na
Biela
5 Cálculo da Armadura
Transversal
6 Armadura Transversal Mínima
7 Detalhamento - Prescrições da
NBR 6118/03
7.1 Diâmetro mínimo e diâmetro
máximo
7.2 Espaçamento Longitudinal
Mínimo e Máximo
8 Apoio Indireto
pf3
pf4
pf5
pf8

Pré-visualização parcial do texto

Baixe 5 - Cisalhamento e outras Notas de estudo em PDF para Engenharia Civil, somente na Docsity!

Estruturas de Concreto I Prof. Geraldo Barros

Sumário

1 Distribuição das Tensões

Tangenciais

2 Treliça Clássica de Mörsch

3 Modelos de Cálculo

4 Verificação da Compressão na

Biela

5 Cálculo da Armadura

Transversal

6 Armadura Transversal Mínima

7 Detalhamento - Prescrições da

NBR 6118/

7.1 Diâmetro mínimo e diâmetro

máximo

7.2 Espaçamento Longitudinal

Mínimo e Máximo

8 Apoio Indireto

Prof. Geraldo Barros

1 Distribuição das Tensões Tangenciais

  • Seção Retangular - Trajetória das tensões principais em peça não fissurada sob flexão simples Distribuições de tensões normais e tangenciais na seção no ELU Distribuição das Tensões Tangenciais
  • Seção T - Distribuição de tensões tangenciais na seção T e fissuras da força cortante

Prof. Geraldo Barros Treliça Clássica de Mörsch Essa analogia de treliça clássica considera as seguintes hipóteses básicas: n Fissuras, e portanto as bielas de compressão, com inclinação de 45 º; n Banzos paralelos; n Treliça isostática; portanto, não há engastamento nos nós, ou seja, nas ligações entre os banzos e as diagonais e, n A armaddura de cisalhamento com inclinação entre 45 º e 90 º. Resultados de ensaios comprovam que há imperfeições na analogia de treliça clássica, devido: n a inclinação das fissuras é menor que 45 º; n os banzos não são paralelos; há um arqueamento do banzo comprimido, principalmente nas regiões dos apoios; n a treliça é altamente hiperestática; ocorre engastamento das bielas no banzo comprimido, e esses elementos comprimidos possuem rigidez muito maior que a dos banzos tracionados.

3 Modelos de Cálculo

A NBR 6118/03, item 17.4, admite para os elementos lineares dois modelos de cálculo que pressupõem a analogia com o modelo em treliça, de banzos paralelos, associado a mecanismos resistentes complementares desenvolvidos no interior do elemento estrutural e traduzidos por uma componente adicional Vc. O modelo I admite (17.4.2.2): n bielas com inclinação =45º n Vc constante, independente de VSd (força cortante de cálculo, na seção) O modelo II considera (17.4.2.3): n bielas com inclinação entre 30 e 45º n Vc diminui com o aumento de VSd Nos dois modelos, devem ser consideradas as etapas de cálculo: n verificação da compressão na biela; n cálculo da armadura transversal; n deslocamento al do diagrama de momentos fletores.

Prof. Geraldo Barros

4 Verificação da Compressão na Biela

Independente da taxa de armadura transversal, deve ser verificada a condição: é a força cortante solicitante de cálculo = (ver NBR 6118 item 17.4.1.2.1) é a força cortante resistente de cálculo, relativa à ruína da biela; no modelo I (17.4.2.2): VSd £ VRd 2 V (^) Rd 2 = 0 , (^27) v 2 fcdbw d VRd 2 V Sd (^) f. VSk v 2 =^ (^1 - f^ ck /^250 )Þ fck^ emMPa

5 Cálculo da Armadura Transversal

Além da verificação da compressão na biela, deve ser satisfeita a condição: VRd3 é a força cortante resistente de cálculo, relativa à ruína por tração diagonal; Vc é a parcela de força cortante absorvida por mecanismos complementares ao de treliça (resistência ao cisalhamento da seção sem armadura transversal); VSw é a parcela de força cortante absorvida pela armadura transversal. No cálculo da armadura transversal considera-se , resultando:

VSd £ VRd 3 = Vc + V Sw

VSw = VSd - V c

VRd 3 = V Sd

Prof. Geraldo Barros

6 Armadura Transversal Mínima

Para garantir a dutilidade à ruína por cisalhamento, a armadura transversal deve ser suficiente para suportar o esforço de tração resistido pelo concreto na alma, antes da formação de fissuras de cisalhamento. Segundo a NBR 6118 (17.4.1.1.1), a armadura transversal mínima deve ser constituída por estribos com taxa geométrica: Portanto, a taxa mínima da armadura transversal depende das resistências do concreto e do aço. Para = 90º, a armadura mínima é calculada por meio da equação: ywk ctm w Sw Sw f f b s sen A 0 , 2

..

= ³ fctm = 0 , 3 fck^2 /^3

ASw = (^) Sw ,min. bw ´ s

7 Detalhamento

- Prescrições da NBR 6118/03 (18.3.3.2) -

7.1 Diâmetro mínimo e diâmetro máximo

7.2 Espaçamento longitudinal mínimo e máximo

O espaçamento mínimo entre estribos deve ser suficiente para a passagem do vibrador, garantindo um bom adensamento. Para que não ocorra ruptura por cisalhamento nas seções entre os estribos, o espaçamento máximo deve atender às seguintes condições:

5 t w

b

mm £ £

V V s d mm

V V s d mm

sd Rd sd Rd

2 max 2 max

> Þ = £

£ Þ = £

Prof. Geraldo Barros

8 Apoio Indireto

Deve-se prever uma armadura

adicional para resistir a uma

força cortante:

susp A sw II I I h h V = V. yd susp d sw f V hI^ A^ =

hII

Exemplo

  • Dimensionamento ao Cisalhamento - Considerando a viga abaixo e os resultados obtidos do seu dimensionamento à flexão, dimensioná-la ao cisalhamento na flexão. 6 m 2 t/m 20 cm 52.6 cm 6.12cm
