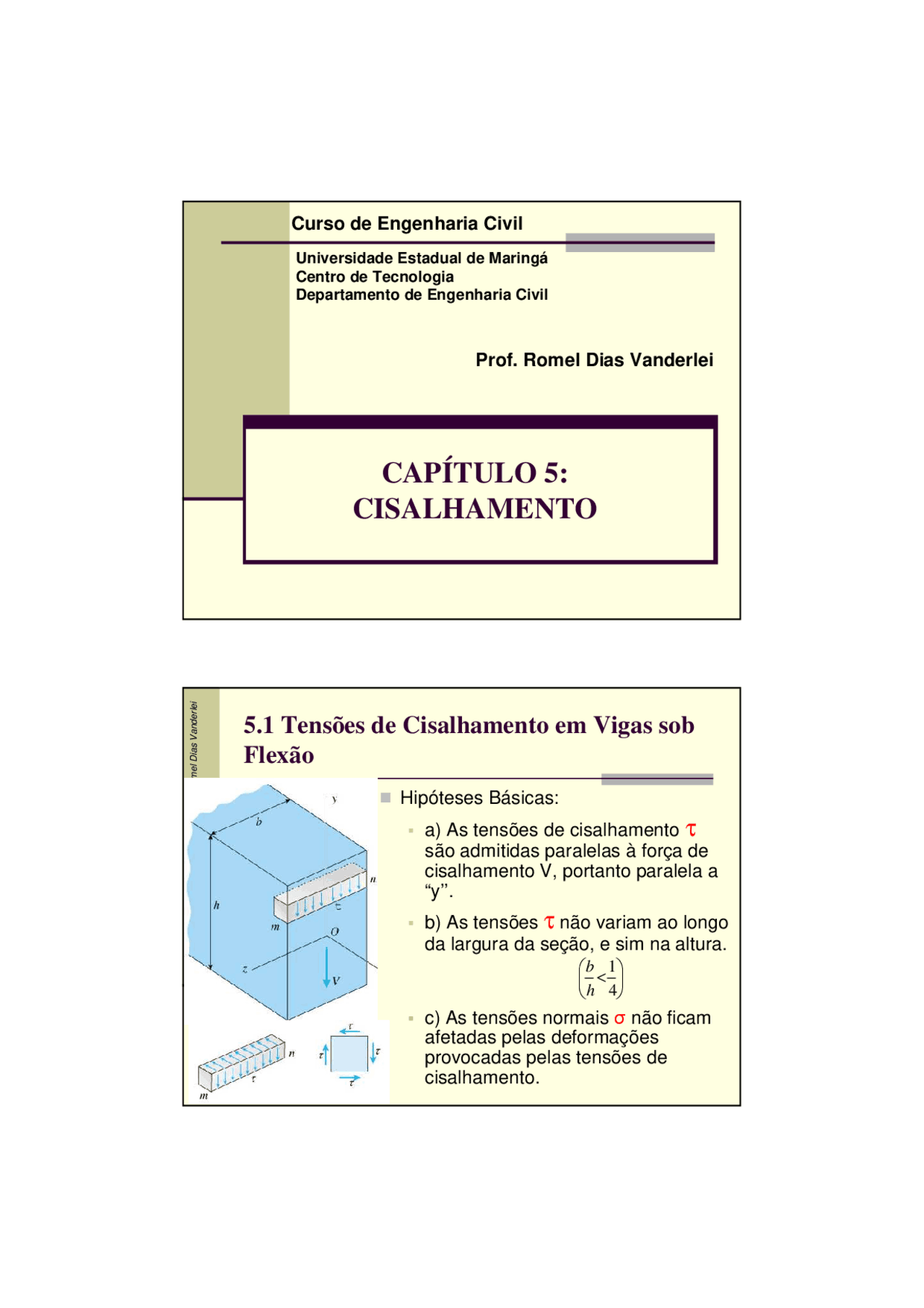

CAPÍTULO 5:
CISALHAMENTO
Prof. Romel Dias Vanderlei
Universidade Estadual de Maringá Centro de Tecnologia Departamento de Engenharia Civil
Curso de Engenharia Civil
Prof. Romel Dias Vanderlei
5.1 Tensões de Cisalhamento em Vigas sob
Flexão
Hipóteses Básicas:
a) As tensões de cisalhamento τ
são admitidas paralelas à força de cisalhamento V, portanto paralela a “y’’.
b) As tensões τ não variam ao longo
da largura da seção, e sim na altura.
c) As tensões normais σ não ficam afetadas pelas deformações provocadas pelas tensões de cisalhamento.
< 4
1
h
b
Prof. Romel Dias Vanderlei
5.1 Tensões de Cisalhamento em Vigas sob
Flexão
Analisando o elemento, vemos que existem
tensões de cisalhamento horizontais agindo
entre as camadas horizontais.
Para y = ±h/2, então τ =0, pois não existem
forças de cisalhamento na superfície da
barra.
Prof. Romel Dias Vanderlei
5.2 Fórmula de Cisalhamento em uma Viga
É mais fácil determinar as tensões de cisalhamento
horizontais agindo entre camadas da viga.
Prof. Romel Dias Vanderlei
5.2 Fórmula de Cisalhamento em uma Viga
Analisando o equilíbrio na direção x do elemento mp m 1 p 1 , vemos que como σ 1 ≠ σ 2 , é necessário a tensão τ
para equilibrar.
As tensões verticais nos planos mp e m 1 p 1 não estão sendo consideradas, pois iremos analisar apenas o
equilíbrio na direção x.
Diagrama de corpo livre do elemento mp m 1 p 1 :
dA I
M y F dA z
⋅
⋅
1 =^ ∫ σ 1 ⋅^ =∫
( ) dA I
M dM y F dA z
⋅
2 =^ ∫ σ 2 ⋅^ =∫
onde y varia de y 1 até h/2.
Prof. Romel Dias Vanderlei
5.2 Fórmula de Cisalhamento em uma Viga
Fazendo o equilíbrio do elemento na direção x:
F 1 (^) + F 3 − F 2 = 0 ∴ F 3 = F 2 − F 1
∫
= ⋅ y ⋅ dA
I
dM
F
z
3
( )
dA
I
dM y
dA
I
M y
dA
I
M dM y
F
z z z
(^3) ∫ ∫ ∫
Prof. Romel Dias Vanderlei
5.2 Fórmula de Cisalhamento em uma Viga
F 3 também pode ser vista em função da tensão τ:
F 3 = τ. b. dx , onde (b. dx) é a área da parte inferior
do elemento.
Logo:
∫ ∫
⋅ ⋅ = ⋅ ⋅ ⇒ = ⋅ y dA dx b I
dM y dA I
dM b dx
z z
τ τ
emrelaçãoalinha neutra.
MomentoEstáticodaáreasombreada
onde: forçadecisalhamento
⋅ = →
= →
∫ y dA Ms
V dx
dM
Prof. Romel Dias Vanderlei
Com essa notação temos:
5.2 Fórmula de Cisalhamento em uma Viga
→ FórmuladeCisalhamen to ⋅
⋅
z
s
b I
V M τ
Observações:
V, b e Iz são constantes em uma seção.
Ms varia com a distância y 1.
Na fórmula de cisalhamento tratamos todos os
elementos como valores positivos, pois sabemos
que a tensão τ atua na mesma direção da força
de cisalhamento V.
Prof. Romel Dias Vanderlei
5.2.2 Tensões de Cisalhamento na Seção
Circular
Não podemos assumir que as tensões
de cisalhamento agem paralelamente ao
eixo y.
Em um ponto m na superfície, a tensão
deve agir de forma tangente.
As tensões de cisalhamento na Linha
Neutra, onde as tensões são máximas,
podem ser assumidas como: paralelas a
y e intensidade constante ao longo da
largura.
Prof. Romel Dias Vanderlei
5.2.2 Tensões de Cisalhamento na Seção
Circular
Logo, na Linha Neutra podemos usar a fórmula de
cisalhamento:
z
s máx b I
V M
Onde:
4
4 r Iz
⋅
π
3
2 3 r r r Ms Ay
π
π
b = 2 ⋅ r
2
3
4
2 r
r V
r r
V
máx
π π
τ
A
V
máx
τ
Prof. Romel Dias Vanderlei
5.2.2 Tensões de Cisalhamento na Seção
Circular
Para seção circular vazada:
( )
4 1
4 2
Iz = ⋅ r − r
( )
3 1
3 2
Ms = ⋅ r − r
b = 2 ⋅ ( r 2 − r 1 )
⋅
⋅
⋅
2 1
2 2
2 2 1 1
2 2
3
4
r r
r r r r
A
V
b I
V M
z
s τ máx
Prof. Romel Dias Vanderlei
Exemplo 1: De acordo com a viga de madeira
mostrada, determine o máximo valor para P se a
tensão admissível na flexão é σadm = 11MPa (para
tração e compressão) e a tensão admissível para
cisalhamento horizontal é τadm = 1,2MPa.
Desconsidere o peso próprio.
5.2 Fórmula de Cisalhamento em uma Viga
P
0,5m 0,5m
P
100mm
150mm
Prof. Romel Dias Vanderlei
Exemplo 1
6 − 6
⋅ × ⋅
W
P
adm flexão
Pflexão = 8 , 25 KN
4 6
.
× ⋅ × ⋅
− adm cisalh
A
P
Pcisalh = 12 KN
Prof. Romel Dias Vanderlei
Exemplo 2: Dimensionar uma seção circular para a
estrutura mostrada abaixo, de modo que não sejam
ultrapassadas as seguintes tensões:
σ Rupt .( T )= 70 MPa ; C. S .= 7
σ Rupt .( C )= 56 MPa ; C. S .= 8
τ adm = 1 , 2 MPa
B
40kN/m
A
2m 4m
30kN
5.2 Fórmula de Cisalhamento em uma Viga
Prof. Romel Dias Vanderlei
Exemplo 2
a) Tensões admissíveis:
MPa C S
Rupt T adm T^10 7
70
..
.( ) ( )= = =
σ σ
MPa C S
Rupt C adm C^7 8
56
..
.( ) ( )= = =
σ σ
RVA = 125 kN
RVB = 65 kN D.E.C.
A C B
30 65
95 b) Seções críticas:
Prof. Romel Dias Vanderlei
Exemplo 2
Trecho AC :
V = − 65 + 40 ⋅ ( 6 − x )
V = 175 − 40 ⋅ x = 0 ⇒ x = 4 , 375 m
M (^) A =− 30 × 2 =− 60 KN. m
( )
( ) MC 52 , 81 KN. m 2
2
=
= × − − ×
Seções críticas: A e C
Prof. Romel Dias Vanderlei
As tensões de cisalhamento nos flanges da viga
atuam em ambas as direções, verticais e horizontais.
5.3 Tensões de Cisalhamento em Almas de
Vigas com Flange
Alma
Mesa ou Flange
Mesa ou Flange
Prof. Romel Dias Vanderlei
5.3 Tensões de Cisalhamento em Almas de
Vigas com Flange
As tensões de cisalhamento na alma de viga de
flange largo são verticais e são maiores que as
tensões nos flanges.
Devido a complexidade da distribuição das tensões
de cisalhamento no flange, iremos considerar
apenas as tensões agindo na alma da viga.
Prof. Romel Dias Vanderlei
5.3.1 Tensão de Cisalhamento na Alma
Vamos determinar a tensão de cisalhamento na linha ef.
z
s
b I
V M
⋅
⋅ τ = onde b = t^ e^ Ms é da área sombreada
Prof. Romel Dias Vanderlei
5.3.1 Tensão de Cisalhamento na Alma
Momento Estático da área sombreada.
1 1
h h A b
1 1 1
h^ h h y
1 2 2
y
h A t
1
2 1
y
h
y y
( ) ( )
2 1
2 1
2 1
2 1 1 2 2 4 8 8
h y
t h h
b M (^) s = A ⋅ y + A ⋅ y = ⋅ − + ⋅ − ⋅
Prof. Romel Dias Vanderlei
5.3.3 Força de Cisalhamento na Alma
A alma resiste a maior parte da força de cisalhamento
e os flanges são superponíveis por uma pequena
parcela.
alma^ (^ máx mín )
t h
V ⋅ ⋅τ + τ
1
Prof. Romel Dias Vanderlei
5.3 Tensões de Cisalhamento em Almas de
Vigas com Flange
Exemplo 3: Considere a viga em balanço com seção
transversal em T. Pede-se para determinar a tensão
de cisalhamento máxima, e a tensão de cisalhamento
a 3 cm da borda superior da viga, na seção de
engastamento.
50kN
2m 25cm
5cm
5cm
45cm
Prof. Romel Dias Vanderlei
Exemplo 3
a) Centróide e Momento de Inércia:
cm A
y A y 18 , 57 1
1 1
⋅
∑
∑
( )
2 4 '
I I Ai di 88452 , 4 cm z z 25cm =^ ∑ + ⋅ =
5cm
5cm
45cm
x
y
z y
Prof. Romel Dias Vanderlei
Exemplo 3
b) Diagrama de Esforço Cortante:
Vmáx = 50 kN
50kN
+
D.E.C.
Prof. Romel Dias Vanderlei
Exemplo 4: Determinar a maior carga “q” (kN/m) que
a viga representada abaixo suporta, sabendo-se que
σadm = 10MPa, τadm = 1,5MPa e a = 2m.
5.3 Tensões de Cisalhamento em
Almas de Vigas com Flange
q
A (^) B
a a a
C D E
aq aq (^) aq
a
5 10cm 5
20cm
5
5
Prof. Romel Dias Vanderlei
Exemplo 4
a) Centróide e Momento de Inércia:
y cm
x cm
3 3
(ext.) (int.)
×
×
Iz = Iz − Iz =
4 I (^) z = 38. 333 , 33 cm
Prof. Romel Dias Vanderlei
Exemplo 4
b) Esforços internos máximos:
RVB = 4,5q e RVD = 3,5q
M (^) B = − 4 ⋅ q M^ C =^ −^8 ⋅ q +^7 q =− q M (^) D = − 4 ⋅ q
Logo: M^ máx =^ −^4 ⋅ q Vmáx =^2 ,^5 ⋅ q
Seções críticas: B, C e D.
2q
2,5q
0,5q
1,5q
2q
- -
+ +
A B C D E
Prof. Romel Dias Vanderlei
Exemplo 4
c) Verificação da σadm:
MPa I
M e adm z
1 2 ≤ =^10
⋅ ⋅ ×
−
− 6 8
2
10 10 38333 , 33 10
4 q 15 10 q ≤ 6 , 39 kN / m
