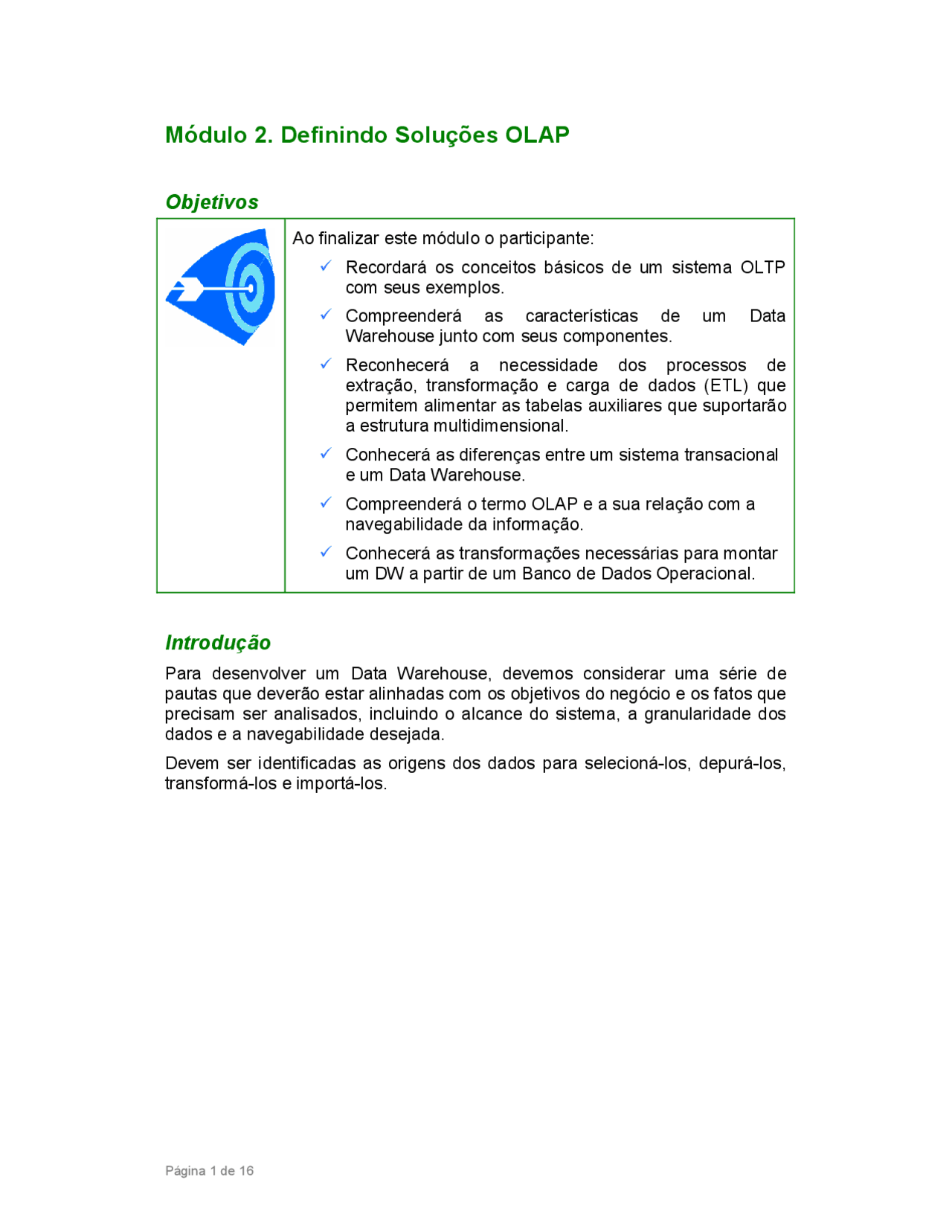

Módulo 2. Definindo Soluções OLAP
Objetivos
Ao finalizar este módulo o participante: Recordará os conceitos básicos de um sistema OLTP com seus exemplos. Compreenderá as características de um Data Warehouse junto com seus componentes. Reconhecerá a necessidade dos processos de extração, transformação e carga de dados (ETL) que permitem alimentar as tabelas auxiliares que suportarão a estrutura multidimensional. Conhecerá as diferenças entre um sistema transacional e um Data Warehouse. Compreenderá o termo OLAP e a sua relação com a navegabilidade da informação. Conhecerá as transformações necessárias para montar um DW a partir de um Banco de Dados Operacional.
Introdução
Para desenvolver um Data Warehouse, devemos considerar uma série de pautas que deverão estar alinhadas com os objetivos do negócio e os fatos que precisam ser analisados, incluindo o alcance do sistema, a granularidade dos dados e a navegabilidade desejada.
Devem ser identificadas as origens dos dados para selecioná-los, depurá-los, transformá-los e importá-los.
Conteúdo do módulo
2.1 Sistema Transacional (OLTP)
2.1.1 Características
2.1.2 Usos comuns de sistemas OLTP
2.2 Sistemas OLAP
2.2.1 Bancos de Dados (Estruturas)
2.2.2 Usos Comuns de sistemas OLAP
2.3 Dados de Origem X Informações do Negócio
2.3.1 Convertendo Dados em Informações
2.3.2 Extração, transformação e carga de dados – ETL
2.1 Sistema Transacional (OLTP)
2.1.1 Características
Os sistemas OLTP (On-Line Transaction Processing) são os sistemas que capturam as transações de um negócio e as mantêm em estruturas relacionais chamadas Banco de Dados.
As principais características dos sistemas OLTP são:
Realizar transações em tempo real do processo de um negócio, motivo pelo qual os dados armazenados mudam continuamente. Os sistemas OLTP, nas suas transações, controlam processos essenciais do negócio. Os sistemas OLTP são os responsáveis pela manutenção dos dados, acrescentando dados, realizando atualizações ou eliminando-os. As estruturas de dados devem estar otimizadas para validar a entrada dos mesmos e rejeitá-los se não atenderem determinadas regras de negócio. Para a tomada de decisões, os sistemas OLTP possuem capacidades limitadas, pois não é seu objetivo e, portanto, não é uma prioridade no seu desenvolvimento. Se desejasse obter uma determinada informação histórica relativa ao negócio consultando um sistema OLTP, seria produzido um impacto negativo no funcionamento do sistema.
Normalmente, para o desenho de um sistema OLTP é definido um modelo de Diagrama de Relação de Entidades (DRE). Um DRE é uma representação da realidade através de um esquema gráfico que contém os seguintes elementos:
Entidades: Uma Entidade é um tipo de objeto que pode ser identificado de forma única por algum meio. Este objeto é traduzido para a estrutura física de um banco de dados como uma tabela. Atributos: As características particulares que diferenciam as Entidades são denominadas Atributos.
A situação em um Sistema de Vendas através de um Site seria a seguinte: Validar o cliente e autenticá-lo no sistema. Aceitar o pedido. Controlar os limites de crédito. Informar os valores parciais da compra e acumulados. Confirmação do cliente antes de enviar o pedido. Enviar o pedido. Descontar as quantidades vendidas do estoque. Informar o número da venda e a data de entrega. Despedir-se do cliente.
Podemos verificar que o sistema transacional garante um conjunto de regras de negócio, como no exemplo de um sistema de vendas pela Web, antes de realizar a venda verifica-se se o cliente não ultrapassou o limite de crédito.
Por sua vez, deve ser mantida uma integridade na informação, isto é, se em uma tabela manipula-se o estoque dos produtos e em outra são tratadas as movimentações realizadas destes produtos, as quantidades movimentadas na tabela de movimentações devem ser descontadas na mesma quantidade que as apresentadas na tabela de produtos.
As organizações precisam então registrar as transações ocorridas durante seus processos operacionais, para controle e consulta posterior.
Um sistema OLTP é utilizado em:
Sistemas bancários Processamento de pedidos Comércio eletrônico Sistemas de faturamento Sistemas de estoque
2.2 Sistemas OLAP
2.2.1 Bancos de Dados (Estruturas)
Os sistemas OLAP (On-Line Analytical Processing, ou Processamento Analítico On-line) oferecem uma alternativa aos sistemas transacionais, proporcionando uma visão dos dados orientada à análise, além de uma navegação rápida e flexível.
A tecnologia OLAP apresenta as seguintes características:
Os bancos de dados OLAP apresentam um esquema otimizado para que as perguntas realizadas pelos usuários sejam respondidas rapidamente. As perguntas realizadas a um OLAP devem permitir a utilização interativa com os usuários.
previsões. Os analistas financeiros utilizam sistemas OLAP extensivamente para análise de dados financeiros e operacionais para responder as perguntas dos superiores.
Aplicações de Vendas e Marketing. Existem diferentes formas de chegar aos clientes para atingir os objetivos de venda e de comercialização propostos. Por isso, é aconselhável a utilização de sistemas OLAP onde é importante contar com informação organizada de forma rápida. Os exemplos incluem análise do faturamento, análise de produto, análise do cliente e análise de vendas regional.
Outros Usos. Os bancos de dados do OLAP adaptam-se a uma ampla gama de análises, incluindo rendimento de processamento e eficácia da produção, eficácia do serviço ao cliente e análise de custo do produto. Definitivamente, um sistema OLAP é útil para todo processo no qual seja necessário tomar decisões.
2.3 Dados de Origem X Informações do Negócio
O esquema a seguir representa as diferentes etapas que devem ser executadas para a construção de um Data Mart, a partir da identificação dos
OLAP na Área Financeira Relatórios analíticos. Planejamento. Análise.
OLAP no Marketing Análise de Produtos. Análise de Clientes. Análise de Faturamento.
OLAP em Outros Usos Análise da Produção. Análise de Serviços ao cliente. Evolução do Custo do Produto.
dados originais nos sistemas transacionais até que os usuários possam utilizar essa informação. Ele indica qual parte destes processos cada módulo cobrirá.
As etapas que devem ser atendidas durante o processo de construção de um Data Warehouse são as seguintes:
- Identificação das necessidades e requerimentos.
- Reconhecimento das fontes de dados originais e suas estruturas.
- Baseado nos requerimentos, definir as tabelas auxiliares e os processos de extração, transformação e importação de dados.
- Construir o esquema multidimensional. Este esquema deve estar de acordo com os requerimentos e com as tabelas auxiliares, como primeira forma de teste.
- Acesso ao sistema a partir das estações de trabalho dos analistas, obtendo a informação identificada na etapa de requerimentos.
2.3.1 Convertendo Dados em Informações
Para converter os dados em informação, deve ser entendida de que forma podem ser interpretados os dados armazenados nos sistemas OLTP, determinando:
Como os fatos que desejamos medir se relacionam com os dados que podemos obter. Como estes dados refletem as metas e objetivos englobados pelo negócio.
Um Data Warehouse classifica a informação com base nos aspectos que são de interesse para a empresa.
É comum que os sistemas OLTP das organizações tenham sido desenvolvidos por diferentes equipes de programadores ou empresas de software e, que no seu desenvolvimento, tenham adotado diferentes convenções na codificação de variáveis, nomes dos atributos das tabelas, diferentes tipos de dados ou formatos de datas.
Ao reunir dados dos diferentes sistemas deve ser definida uma norma única para o Data Warehouse e realizar as transformações necessárias em cada caso. Basicamente devem ser realizadas as seguintes tarefas:
Estabelecer as regras que serão utilizadas para realizar a transformação. Detectar as inconsistências que podem ocorrer ao extrair dados de diferentes fontes. Planejar cuidadosamente e com detalhes a transformação dos dados, que ofereçam como resultado final conjuntos de dados consistentes.
Convenções diferentes no desenvolvimento de aplicações Codificação: Um claro exemplo é a codificação e descrição do sexo do indivíduo. Este dado pode ter sido armazenado de diferentes formas. Por exemplo, pode ser encontrado como “M” e “F”, “1” e ”0”, “Homem” e “Mulher” ou “Masculino” e “Feminino.” Na transformação deverá ser escolhida uma convenção única para o Data Warehouse, que pode ser “M” e “F e transformar os dados originais, padronizando-o na tabela de destino.
Unidades de medida dos atributos: As unidades podem apresentar diferentes unidades de medidas, de acordo com a origem do sistema OLTP. Um exemplo e falar em litros, centímetros cúbicos ou decilitros. Deve ser escolhida uma única unidade de medida que seja útil para o Data Warehouse e transformar os dados.
Operacional (^) Data Warehouse
Aplicação A: M e F
Aplicação B: 1 e 0
Aplicação C: Masculino e Feminino
M – F
Formatos: Outro exemplo claro são os formatos de data encontrados nos diferentes sistemas operacionais. As datas podem estar armazenadas como aaaa/mm/dd, mm/dd/aaaa ou dd/mm/aaaa. No desenvolvimento do Data Warehouse devemos escolher alguma delas e realizar a transformação correspondente.
Várias colunas para uma: Em um sistema OLTP, os dados de uma pessoa, como Endereço podem ser armazenadas em diferentes campos da mesma tabela (Rua, Número, Andar e Apartamento). Ao transformar estes dados para que possam ser utilizados em um Data Warehouse, é possível armazená-los em um única coluna. O mesmo pode acontecer com Nome e Sobrenome. No sistema OLTP pode estar armazenado em duas colunas e no OLAP estar em apenas uma.
Operacional (^) Data Warehouse
Aplicação A: Litros
Aplicação B: cm
Aplicação C: Decilitros
Litros
Operacional (^) Data Warehouse
Aplicação A: aaaa/mm/dd
Aplicação B: mm/dd/aaaa
Aplicação C: dd/mm/aaaa
dd/mm/aaaa
Por contar com o plano de trabalho desenvolvido segundo as regras de transformação, colhemos os dados do sistema OLTP e os importamos dentro da nossa área de dados. Utilizaremos tabelas auxiliares para armazenar os dados de origem para ajudar durante a transformação.
Interpretação equivocada dos Requerimentos Durante a etapa de análise prévia ao desenho de um sistema OLAP é importante entender com precisão a problemática do negócio. Isto inclui definir o fato e quais medidas serão necessárias para se desenvolver o sistema. Muitos sistemas não obtêm sucesso devido a uma etapa de análise onde os requerimentos propostos não apontam para os objetivos do negócio.
Estudo de Caso
Relevando os Requerimentos
No Módulo 1 identificamos as necessidades da Contoso e quais fatores deseja analisar para a tomada de decisões.
Agora devemos identificar de que forma, através das aberturas e das medidas, vamos medir os fatos que a empresa precisa analisar.
Levando em consideração que cada ponto mencionado nos requerimentos está relacionado às vendas da empresa, podemos dizer que o fato do nosso Data Warehouse será, justamente, as Vendas.
Começaremos analisando cada necessidade e qual é a dimensão ou medida que deverá ser criada para satisfazê-la. Depois, deve ser desenvolvida uma tabela onde será resumida a informação obtida. Esta tabela será utilizada na etapa de design.
Analisaremos o primeiro conjunto de necessidades:
A quantidade de unidades vendidas nos países atingidos pelo mercado atual.
Nesta ordem detecta-se como possível medida as unidades vendidas, que precisamos ver detalhadamente por País. Por outro lado, a quantidade de unidades vendidas refere-se aos produtos: detectamos uma nova dimensão, o Produto.
O custo incluído em cada unidade vendida.
Deste requerimento resulta a medida custo de vendas.
O valor de venda de cada produto.
Aqui, precisamos contar com a medida valor de vendas, sabendo que será utilizada a dimensão Produto para obter o Valor da Venda de cada Produto.
O lucro obtido na venda de cada produto.
A medida Lucro obtido, será obtida da diferença entre o valor da venda e o custo do produto.
Esta informação requer apresentação por região geográfica e filial. Aqui é apresentada uma nova dimensão, que será chamada de Filial.
Agora, realizaremos a análise do segundo conjunto de requerimentos:
Por outro lado a empresa deseja:
Montar cestas de produtos de acordo com o perfil de compra dos clientes de cada cidade na qual tenha um local de varejo. Para isso, é necessário um estudo das vendas realizadas abertas por categoria de
É possível compreender mais profundamente a estrutura de um sistema OLTP. Foi compreendido onde é utilizado um sistema OLTP. Foi demonstrado de que forma é estruturado um sistema OLAP. Foi abordado em detalhes em quais áreas um sistema OLAP é utilizado. Foram abordadas as inconsistências que podem ocorrer quando um sistema OLAP é alimentado a partir de um sistema operacional (OLTP). É possível compreender como transformar os dados antes de chegar ao sistema OLAP.
Foram analisados os Fatos que são de interesse?
Foram executadas as aberturas pelas quais será analisada a informação?
Foram analisadas as medidas ou indicadores que serão utilizadas para avaliar os Fatos?
Qual é a granularidade necessária para visualizar a informação no sistema OLAP?
Foram definidas as fontes de onde serão retirados os dados?
Foram definidos os formatos dos arquivos de transferência e dos dados que eles incluem?
Foram desenhados os processos de extração, transformação e carga de dados (ETL)?
