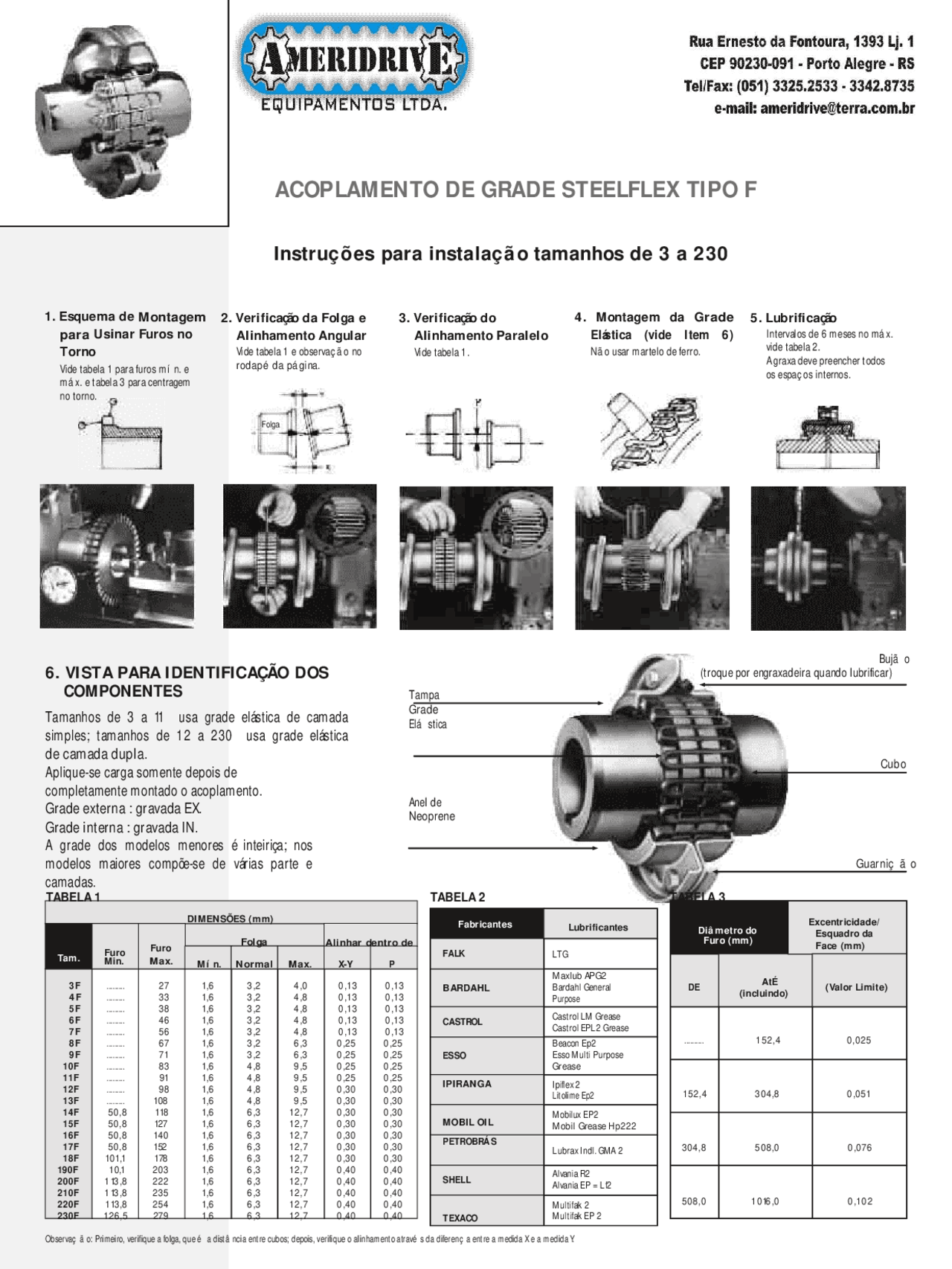

ACOPLAMENTO DE GRADE STEELFLEX TIPO F
Instruções para instalação tamanhos de 3 a 230
1. Esquema de
Montagem
para
Usinar Furos no
Torno
Vide tabela 1 para furos mí n. e
má x. e tabela 3 para centragem
no torno.
2. Verificação da Folga e
Alinhamento Angular
Vide tabela 1 e observação no
rodapé da página.
Folg
a
3. Verificação do
Alinhamento Paralelo
Vide tabela 1.
4. Montagem da G
rade
Elástica (vide Item 6)
Nã o usar martelo de ferro.
5. Lubrificação
Intervalos de 6 mesesno má x.
vide tabela 2.
A graxa deve preencher todos
os espaç os internos.
6. VISTA PARA IDENTIFICAÇÃO DOS
COMPONENTES
Tamanhos de 3 a 11 usa grade elástica de camada
simples; tamanhos de 12 a 230 usa grade elástica
de camada dupla.
Aplique-se carga somente depois de
completamente montado o acoplamento.
Grade externa : gravada EX.
Grade interna : gravada IN.
A grade dos modelos menores é inteiriça; nos
modelos maiores compõe-se de várias parte e
camadas.
Tampa
Grade
Elá stica
Anel de
Neoprene
Bujã o
(troque por engraxadeira quando lubrificar)
Cubo
Guarniç ã o
TABELA 1 TABELA 2 TABELA 3
Tam.Furo Furo
DIMENSÕES (mm)
Folga Alinhar dentro de
Fabricantes
FALK
LTG
Lubrificantes Diâ metro do
Furo (mm)
Excentricidade/
Esquadro da
Face (mm)
Min.
Max.
Mí n.
NormalMax.
X-Y
PMaxlub APG2
3F
4
F
5F
6F
7F
8F
9F
10F
11F
12F
13F
14F
15F
16F
17F
18F
190F
200F
210F
220F
230F
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
50,8
50,8
50,8
50,8
101,1
10,1
113,8
113,8
113,8
126,5
27
33
38
46
56
67
71
83
91
98
108
118
127
140
152
178
203
222
235
254
279
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
1,6
3,2
3,2
3,2
3,2
3,2
3,2
3,2
4,8
4,8
4,8
4,8
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
4,0
4,8
4,8
4,8
4,8
6,3
6,3
9,5
9,5
9,5
9,5
12,7
12,7
12,7
12,7
12,7
12,7
12,7
12,7
12,7
12,7
0,13
0,13
0,13
0,13
0,13
0,25
0,25
0,25
0,25
0,30
0,30
0,30
0,30
0,30
0,30
0,30
0,40
0,40
0,40
0,40
0,40
0,13
0,13
0,13
0,13
0,13
0,25
0,25
0,25
0,25
0,30
0,30
0,30
0,30
0,30
0,30
0,30
0,40
0,40
0,40
0,40
0,40
BARDAHL
CASTROL
ESSO
IPIRANGA
MOBIL OIL
PETROBRÁS
SHELL
TEXACO
Bardahl General
Purpose
Castrol LM Grease
Castrol EPL2 Grease
Beacon Ep2
Esso Multi Purpose
Grease
Ipiflex 2
Litolime Ep2
Mobilux EP2
Mobil Grease Hp222
Lubrax Indl. GMA 2
Alvania R2
Alvania EP = Lf2
Multifak 2
Multifak EP 2
DE
..........
152,4
304,8
508,0
AtÉ
(incluindo)
152,4
304,8
508,0
1016,0
(Valor Limite)
0,025
0,051
0,076
0,102
Observaç ã o: Primeiro, verifique a folga, que é a distâ ncia entre cubos; depois, verifique o alinhamento atravé s da diferenç a entre a medida X e a medida Y
.
