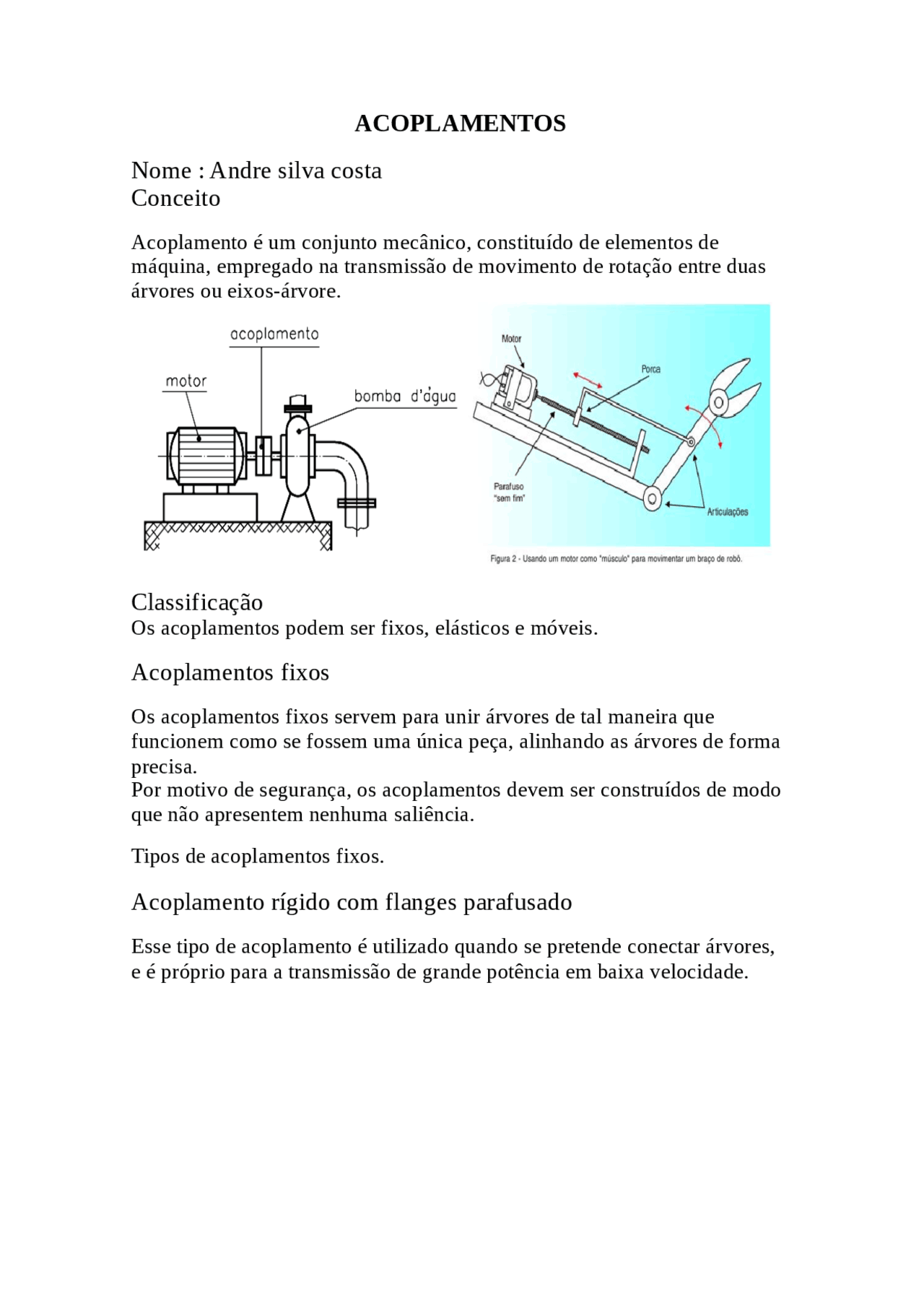

ACOPLAMENTOS
Nome : Andre silva costa
Conceito
Acoplamento é um conjunto mecânico, constituído de elementos de
máquina, empregado na transmissão de movimento de rotação entre duas
árvores ou eixos-árvore.
Classificação
Os acoplamentos podem ser fixos, elásticos e móveis.
Acoplamentos fixos
Os acoplamentos fixos servem para unir árvores de tal maneira que
funcionem como se fossem uma única peça, alinhando as árvores de forma
precisa.
Por motivo de segurança, os acoplamentos devem ser construídos de modo
que não apresentem nenhuma saliência.
Tipos de acoplamentos fixos.
Acoplamento rígido com flanges parafusado
Esse tipo de acoplamento é utilizado quando se pretende conectar árvores,
e é próprio para a transmissão de grande potência em baixa velocidade.
Acoplamento com luva de compressão ou de aperto
Esse tipo de luva facilita a manutenção de máquinas e equipamentos, com
a vantagem de não interferir no posicionamento das árvores, podendo ser
montado
e removido sem problemas de alinhamento.
Acoplamento de discos ou pratos
Empregado na transmissão de grandes potências em casos especiais, como,
por exemplo, nas árvores de turbinas. As superfícies de contato nesse tipo
de acoplamento podem ser lisas ou dentadas.
Acoplamentos elásticos
Esses elementos tornam mais suave a transmissão do movimento
emárvores que tenham movimentos bruscos, e permitem o funcionamento
doconjunto com desalinhamento paralelo, angular e axial entre as árvores.
Os acoplamentos elásticos são construídos em forma articulada, elástica ou
articulada e elástica. Permitem a compensação de até 6 graus de ângulo de
torção e deslocamento angular axial.
Acoplamento elástico de pinos
Os elementos transmissores são pinos de aço com mangas de borracha.
Consiste de dois cubos providos de flanges ranhuradas, nos quais está
montada uma grade elástica que liga os cubos. O conjunto está alojado em
duas tampas providas de junta de encosto e de retentor elástico junto ao
cubo. Todo o espaço entre os cabos e as tampas é preenchido com graxa.
Apesar de esse acoplamento ser flexível, as árvores devem estar bem
alinhadas no ato de sua instalação para que não provoquem vibrações
excessivas em serviço.
Acoplamento de dentes arqueados
Os dentes possuem a forma ligeiramente curvada no sentido axial, o que
permite até 3 graus de desalinhamento angular. O anel dentado (peça
transmissora do movimento) possui duas carreiras de dentes que são
separadas por uma saliência central
Junta universal homocinética
Esse tipo de junta é usado para transmitir movimento entre árvores que
precisam sofrer variação angular, durante sua atividade. Essa junta é
constituída de esferas de aço que se alojam em calhas.
Acoplamentos móveis
São empregados para permitir o jogo longitudinal das árvores. Esses
acoplamentos transmitem força e movimento somente quando acionados,
isto é, obedecem a um comando.
Os acoplamentos móveis podem ser: de garras ou dentes, e a rotação é
transmitida por meio do encaixe das garras ou de dentes.
Geralmente, esses acoplamentos são usados em aventais e caixas de
engrenagens de máquinas-ferramenta convencionais.
Montagem de acoplamentos
Temperatura: [° C] - 30 °C + 30 °C Acionamento Tomada de força: com chaveta Tipo de eixo [-] com chaveta 60 Diâmetro do eixo [ mm ] 52
Parte superior do formulário
Resultado do cálculo :
Nomenclatura do acoplamento:
ROTEX ®^48
Princípio do acoplamento:
Acopl. elástico de garras92 SH A
Torque max.: [ Nm ] 620
max. Rotação: [ 1/min ] 5600
Fabricante: KTR Kupplungstechnik
Rigido sob torção:
Flexível sob torção:
Altamente flexível:
sem folga:
seguro contra falha:
Nomenclatura do acoplamento:
BoWex®^65
Princípio do acoplamento:
Acopl. de engrenagem com dentes curvos Torque max.: [ Nm ] 1140
max. Rotação: [ 1/min ] 4000
Fabricante: KTR Kupplungstechnik
Rigido sob torção:
Flexível sob torção: Altamente flexível:
sem folga:
seguro contra falha:
Nomenclatura do acoplamento:
RADEX®^ -N 60
Princípio do acoplamento:
Acopl. de lâmina
Torque max.: [ Nm ] 1380
max. Rotação: [ 1/min ] 6700
Fabricante: KTR Kupplungstechnik
Rigido sob torção:
Flexível sob torção:
Altamente flexível:
sem folga:
seguro contra falha:
Fornecidos os dados o site ofereceu dois tipos de acoplamento o elástico de
garra e o de lâmina.
