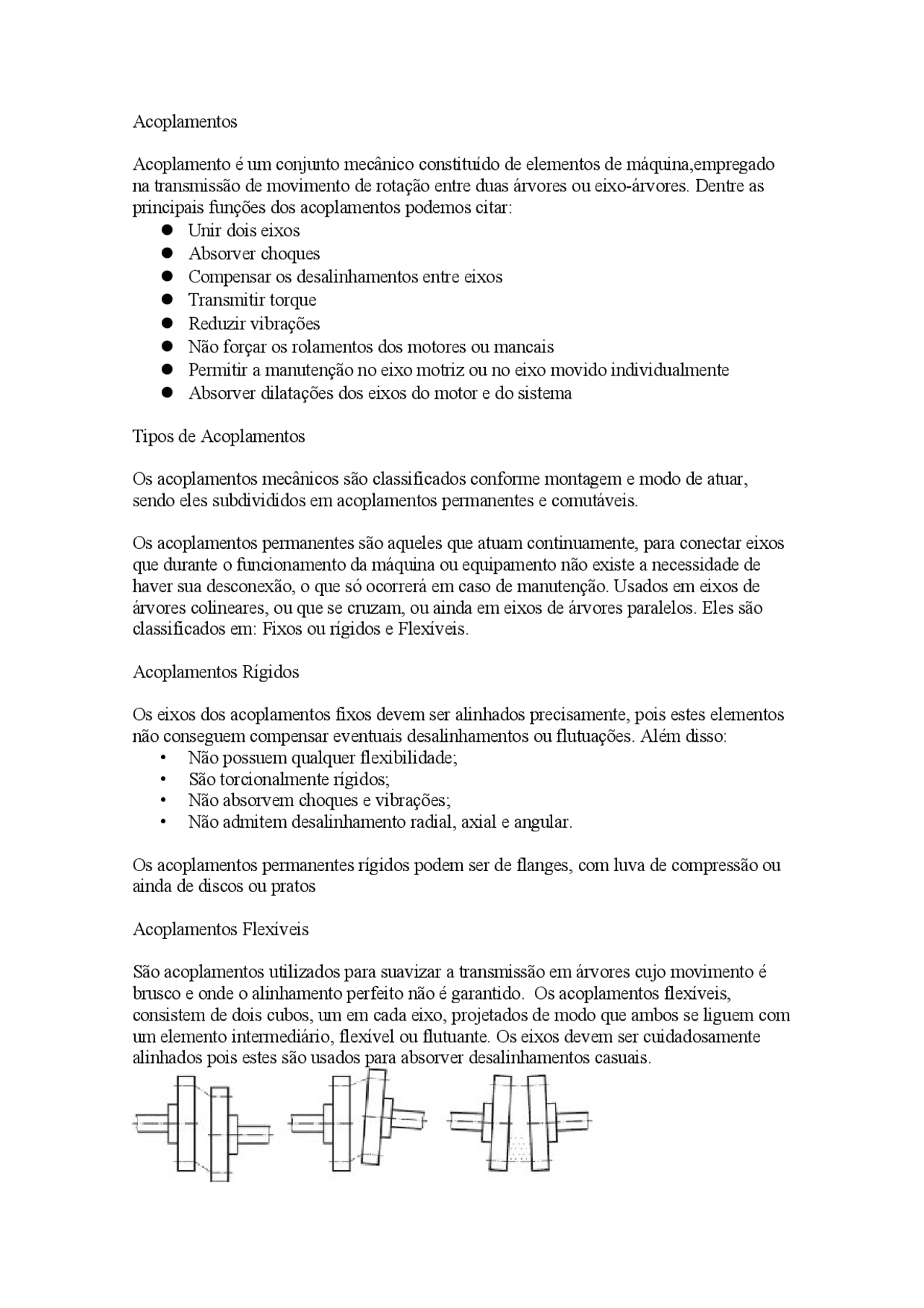

Acoplamentos
Acoplamento é um conjunto mecânico constituído de elementos de máquina,empregado
na transmissão de movimento de rotação entre duas árvores ou eixo-árvores. Dentre as
principais funções dos acoplamentos podemos citar:
Unir dois eixos
Absorver choques
Compensar os desalinhamentos entre eixos
Transmitir torque
Reduzir vibrações
Não forçar os rolamentos dos motores ou mancais
Permitir a manutenção no eixo motriz ou no eixo movido individualmente
Absorver dilatações dos eixos do motor e do sistema
Tipos de Acoplamentos
Os acoplamentos mecânicos são classificados conforme montagem e modo de atuar,
sendo eles subdivididos em acoplamentos permanentes e comutáveis.
Os acoplamentos permanentes são aqueles que atuam continuamente, para conectar eixos
que durante o funcionamento da máquina ou equipamento não existe a necessidade de
haver sua desconexão, o que só ocorrerá em caso de manutenção. Usados em eixos de
árvores colineares, ou que se cruzam, ou ainda em eixos de árvores paralelos. Eles são
classificados em: Fixos ou rígidos e Flexíveis.
Acoplamentos Rígidos
Os eixos dos acoplamentos fixos devem ser alinhados precisamente, pois estes elementos
não conseguem compensar eventuais desalinhamentos ou flutuações. Além disso:
• Não possuem qualquer flexibilidade;
• São torcionalmente rígidos;
• Não absorvem choques e vibrações;
• Não admitem desalinhamento radial, axial e angular.
Os acoplamentos permanentes rígidos podem ser de flanges, com luva de compressão ou
ainda de discos ou pratos
Acoplamentos Flexíveis
São acoplamentos utilizados para suavizar a transmissão em árvores cujo movimento é
brusco e onde o alinhamento perfeito não é garantido. Os acoplamentos flexíveis,
consistem de dois cubos, um em cada eixo, projetados de modo que ambos se liguem com
um elemento intermediário, flexível ou flutuante. Os eixos devem ser cuidadosamente
alinhados pois estes são usados para absorver desalinhamentos casuais.
