A U L A
A U L A

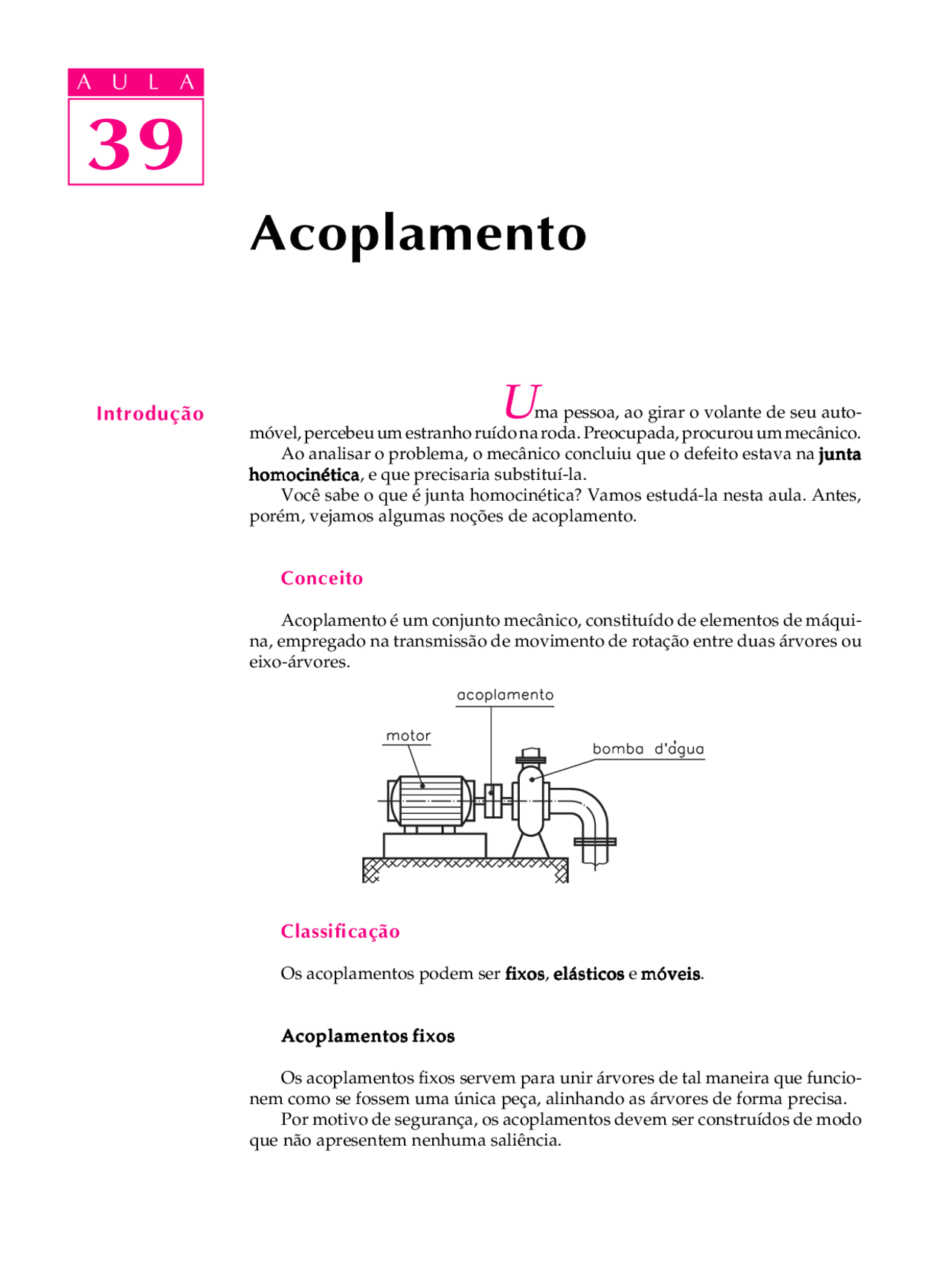

IntroduÁ„o^ Uma pessoa, ao girar o volante de seu auto-
móvel, percebeu um estranho ruído na roda. Preocupada, procurou um mecânico. Ao analisar o problema, o mecânico concluiu que o defeito estava na juntajuntajuntajuntajunta homocinéticahomocinéticahomocinéticahomocinéticahomocinética, e que precisaria substituí-la. Você sabe o que é junta homocinética? Vamos estudá-la nesta aula. Antes, porém, vejamos algumas noções de acoplamento.
Conceito
Acoplamento é um conjunto mecânico, constituído de elementos de máqui- na, empregado na transmissão de movimento de rotação entre duas árvores ou eixo-árvores.
ClassificaÁ„o
Os acoplamentos podem ser fixosfixosfixosfixosfixos, elásticoselásticoselásticoselásticos e móveiselásticos móveismóveismóveismóveis.
Acoplamentos fixosAcoplamentos fixosAcoplamentos fixosAcoplamentos fixosAcoplamentos fixos
Os acoplamentos fixos servem para unir árvores de tal maneira que funcio- nem como se fossem uma única peça, alinhando as árvores de forma precisa. Por motivo de segurança, os acoplamentos devem ser construídos de modo que não apresentem nenhuma saliência.
Acoplamento
39
Vamos conhecer alguns tipos de acoplamentos fixos. A U L A
Acoplamento rígido com flanges parafusadasAcoplamento rígido com flanges parafusadasAcoplamento rígido com flanges parafusadasAcoplamento rígido com flanges parafusadasAcoplamento rígido com flanges parafusadas
Esse tipo de acoplamento é utilizado quando se pretende conectar árvores, e é próprio para a transmissão de grande potência em baixa velocidade.
Acoplamento com luva de compressão ou de apertoAcoplamento com luva de compressão ou de apertoAcoplamento com luva de compressão ou de apertoAcoplamento com luva de compressão ou de apertoAcoplamento com luva de compressão ou de aperto
Esse tipo de luva facilita a manutenção de máquinas e equipamentos, com a vantagem de não interferir no posicionamento das árvores, podendo ser monta- do e removido sem problemas de alinhamento.
Acoplamento de discos ou pratosAcoplamento de discos ou pratosAcoplamento de discos ou pratosAcoplamento de discos ou pratosAcoplamento de discos ou pratos
Empregado na transmissão de grandes potências em casos especiais, como, por exemplo, nas árvores de turbinas. As superfícies de contato nesse tipo de acoplamento podem ser lisas ou dentadas.
39
Acoplamento elástico de garrasAcoplamento elástico de garrasAcoplamento elástico de garrasAcoplamento elástico de garrasAcoplamento elástico de garras A U L A
As garras, constituídas por tocos de borracha, encaixam-se nas aberturas do contradisco e transmitem o movimento de rotação.
Acoplamento elástico de fita de açoAcoplamento elástico de fita de açoAcoplamento elástico de fita de açoAcoplamento elástico de fita de açoAcoplamento elástico de fita de aço
Consiste de dois cubos providos de flanges ranhuradas, nos quais está montada uma grade elástica que liga os cubos. O conjunto está alojado em duas tampas providas de junta de encosto e de retentor elástico junto ao cubo. Todo o espaço entre os cabos e as tampas é preenchido com graxa. Apesar de esse acoplamento ser flexível, as árvores devem estar bem alinhadas no ato de sua instalação para que não provoquem vibrações excessivas em serviço.
Acoplamento de dentes arqueadosAcoplamento de dentes arqueadosAcoplamento de dentes arqueadosAcoplamento de dentes arqueadosAcoplamento de dentes arqueados
Os dentes possuem a forma ligeiramente curvada no sentido axial, o que permite até 3 graus de desalinhamento angular. O anel dentado (peça transmissora do movimento) possui duas carreiras de dentes que são separa- das por uma saliência central.
toco de borracha
contra disco
fita de aço
tampas com junta de encosto
39
A U L A Junta universal homocinÈtica
Esse tipo de junta é usado para transmitir movimento entre árvores que precisam sofrer variação angular, durante sua atividade. Essa junta é constituída de esferas de aço que se alojam em calhas.
A ilustração anterior é a de junta homocinética usada em veículos. A maioria dos automóveis é equipada com esse tipo de junta.
Acoplamentos mÛveis
São empregados para permitir o jogo longitudinal das árvores. Esses acoplamentos transmitem força e movimento somente quando acionados, isto é, obedecem a um comando.
junta
junta
39
A U L A LubrificaÁ„o de acoplamentos
Os acoplamentos que requerem lubrificação, geralmente não necessitam cuidados especiais.
O melhor procedimento é o recomendado pelo fabricante do acoplamento ou pelo manual da máquina. No entanto, algumas características de lubrificantes para acoplamentos flexíveis são importantes para uso geral:
- ponto de gota - 150ºC ou acima;
- consistência - NLGI nº2 com valor de penetração entre 250 e 300;
- baixo valor de separação do óleo e alta resistência à separação por centrifugação;
- deve possuir qualidades lubrificantes equivalentes às dos óleos minerais bem refinados de alta qualidade;
- não deve corroer aço ou deteriorar o neopreme (material das guarnições).
Teste sua aprendizagem. Faça os exercícios a seguir. Confira suas respostas com as apresentadas no gabarito.
39
Marque com um X a resposta correta. A U L A
Exercício 1Exercício 1Exercício 1Exercício 1Exercício 1 Os acoplamentos se classificam em: a)a)a)a)a) ( ) elásticos, móveis, rígidos; b)b)b)b)b) (^ ) fixos, elásticos, móveis; c)c)c)c)c) (^ ) permanentes, fixos, elásticos; d)d)d)d)d) (^ ) rígidos, elásticos, permanentes.
Exercício 2Exercício 2Exercício 2Exercício 2Exercício 2 Os acoplamentos elásticos têm a função de: a)a)a)a)a) (^ ) acelerar a transmissão de movimentos; b)b)b)b)b) (^ ) suavizar a transmissão de movimentos; c)c)c)c)c) (^ ) reduzir a transmissão de movimentos; d)d)d)d)d) (^ ) eliminar a transmissão de movimentos.
Exercício 3Exercício 3Exercício 3Exercício 3Exercício 3 Para transmitir jogo longitudinal de eixos, usa-se o seguinte acoplamento: a)a)a)a)a) (^ ) elástico; b)b)b)b)b) (^ ) móvel; c)c)c)c)c) (^ ) perflex; d)d)d)d)d) (^ ) rígido.
Exercício 4Exercício 4Exercício 4Exercício 4Exercício 4 Para manter eixos rigidamente conectados por meio de uma luva rasgada longitudinalmente e chaveta comum a ambos os eixos, usa-se o seguinte acoplamento: a)a)a)a)a) (^ ) rígido por luvas parafusadas; b)b)b)b)b) (^ ) de discos ou pratos; c)c)c)c)c) (^ ) de dentes arqueados; d)d)d)d)d) (^ ) junta universal de velocidade constante.
Exercício 5Exercício 5Exercício 5Exercício 5Exercício 5 Assinale VVVVV para as afirmações verdadeiras e FFFFF para as falsas. Na montagem de um acoplamento devemos: a)a)a)a)a) (^ ) Colocar os flanges a quente, sempre que possível. b)b)b)b)b) (^ ) Fazer a verificação da folga entre flanges e do alinhamento e da concentricidade do flange com a árvore. c)c)c)c)c) (^ ) O alinhamento das árvores é desnecessário quando utilizados acoplamentos flexíveis. d)d)d)d)d) ( ) Evitar a colocação dos flanges por meio de golpes: usar prensas ou dispositivos adequados.
ExercÌcios
