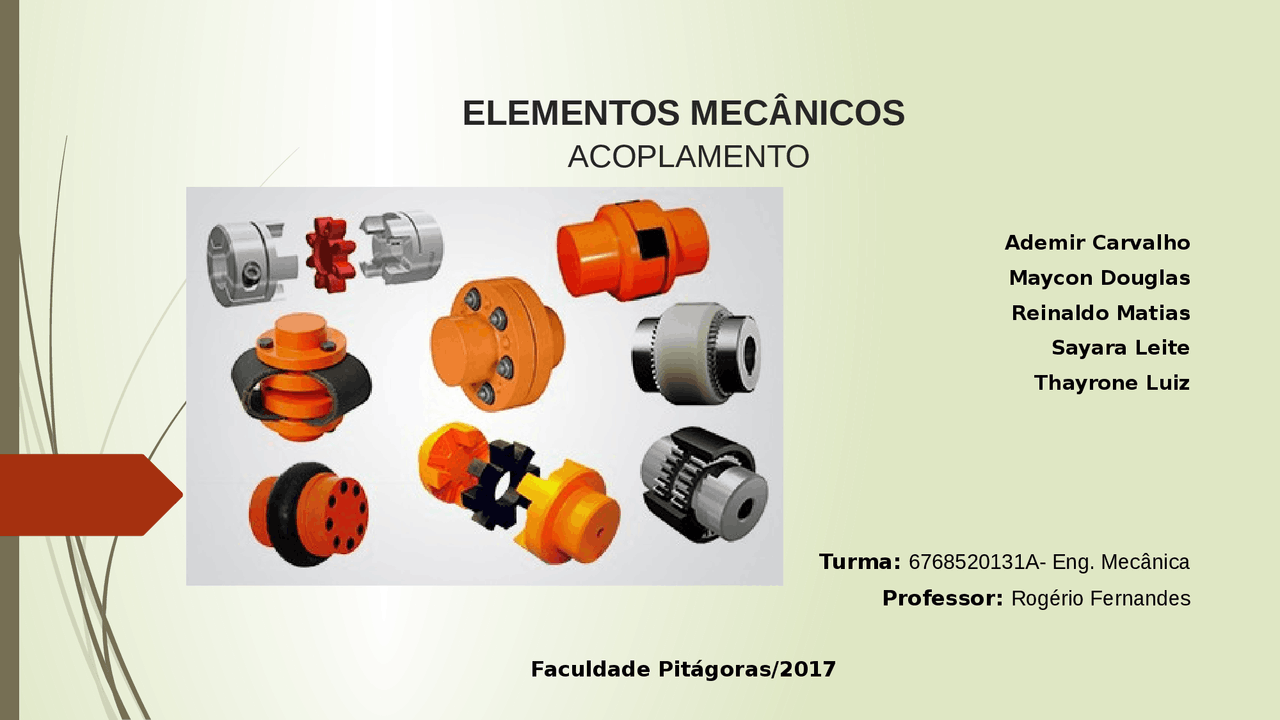

ELEMENTOS MECÂNICOS
ACOPLAMENTO
Ademir Carvalho
Maycon Douglas
Reinaldo Matias
Sayara Leite
Thayrone Luiz
Turma: 6768520131A- Eng. Mecânica
Professor: Rogério Fernandes
Faculdade Pitágoras/2017
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Elementos Mecânicos Acoplamentos gerais.
Tipologia: Slides
2020
1 / 36
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Elementos Mecânicos - Acoplamentos e outras Slides em PDF para Física, somente na Docsity!
ELEMENTOS MECÂNICOS
ACOPLAMENTO
Ademir Carvalho
Maycon Douglas
Reinaldo Matias
Sayara Leite
Thayrone Luiz
Turma: 6768520131A- Eng. Mecânica
Professor: Rogério Fernandes
Faculdade Pitágoras/
INTRODUÇÃO
Acoplamento é um conjunto mecânico, constituído de elementos de máquina,
empregado na transmissão de movimento de rotação entre duas árvores ou eixo-
árvores.
FUNÇÃO
Unir dois eixos
Compensar desalinhamentos
Absorver choques e vibrações
Transmitir Torque
Atuar como fusível
PRINCIPAIS APLICAÇÕES PARA ACOPLAMENTOS
Bombas
Compressores
Transportadores e elevadores de cargas
Moinhos
Laminadores
Agitadores
Secadores
Ventiladores
Grupo gerador
Grupo moto-bomba
ACOPLAMENTO FIXO
Os acoplamentos fixos servem para unir árvores de tal maneira que funcionem como
se fossem uma única peça, alinhando as árvores de forma precisa.
ACOPLAMENTO FIXO
TIPOS DE ACOPLAMENTO FIXO – ACOPLAMENTO COM LUVA DE
COMPRESSÃO OU DE APERTO
Utilizado com objetivo de facilitar a manutenção de maquinas e equipamentos,
com a vantagem de não interferir no posicionamento das arvores, podendo ser
montado e removido sem problema de alinhamento.
TIPOS DE ACOPLAMENTO FIXO - ACOPLAMENTO DE DISCOS OU PRATOS
Utilizado na transmissão de grandes potencias.
ACOPLAMENTO ELÁSTICO DE PINOS
Os elementos transmissores são pinos de aço com mangas de borracha.
ACOPLAMENTOS ELÁSTICOS – ACOPLAMENTO PERFLEX
Os discos de acoplamento são unidos perifericamente por uma ligação de borracha
apertada por anéis de pressão. Esse acoplamento permite o jogo longitudinal de
eixos.
ACOPLAMENTOS ELÁSTICOS – ACOPLAMENTO ELÁSTICO DE FITA DE AÇO
Consiste de dois cubos providos de flanges ranhuradas, nos quais está montada uma
grade elástica que liga os cubos. O conjunto está alojado em duas tampas providas de
junta de encosto e de retentor elástico junto ao cubo. Todo o espaço entre os cabos e
as tampas é preenchido com graxa.
ACOPLAMENTOS ELÁSTICOS – ACOPLAMENTO ELÁSTICO DE DENTES
ARQUEADOS
Os dentes possuem a forma ligeiramente curvada no sentido axial, o que permite até 3
graus de desalinhamento angular. O anel dentado possui duas carreiras de dentes que
são separadas por uma saliência central.
ACOPLAMENTOS MÓVEIS
Empregados para permitir o jogo longitudinal das árvores. Esses acoplamentos
transmitem força e movimento somente quando acionados, isto é, obedecem a um
comando.
ACOPLAMENTOS MÓVEIS
Os acoplamentos móveis podem ser: de garras ou dentes, e a rotação é transmitida
por meio do encaixe das garras ou de dentes.
