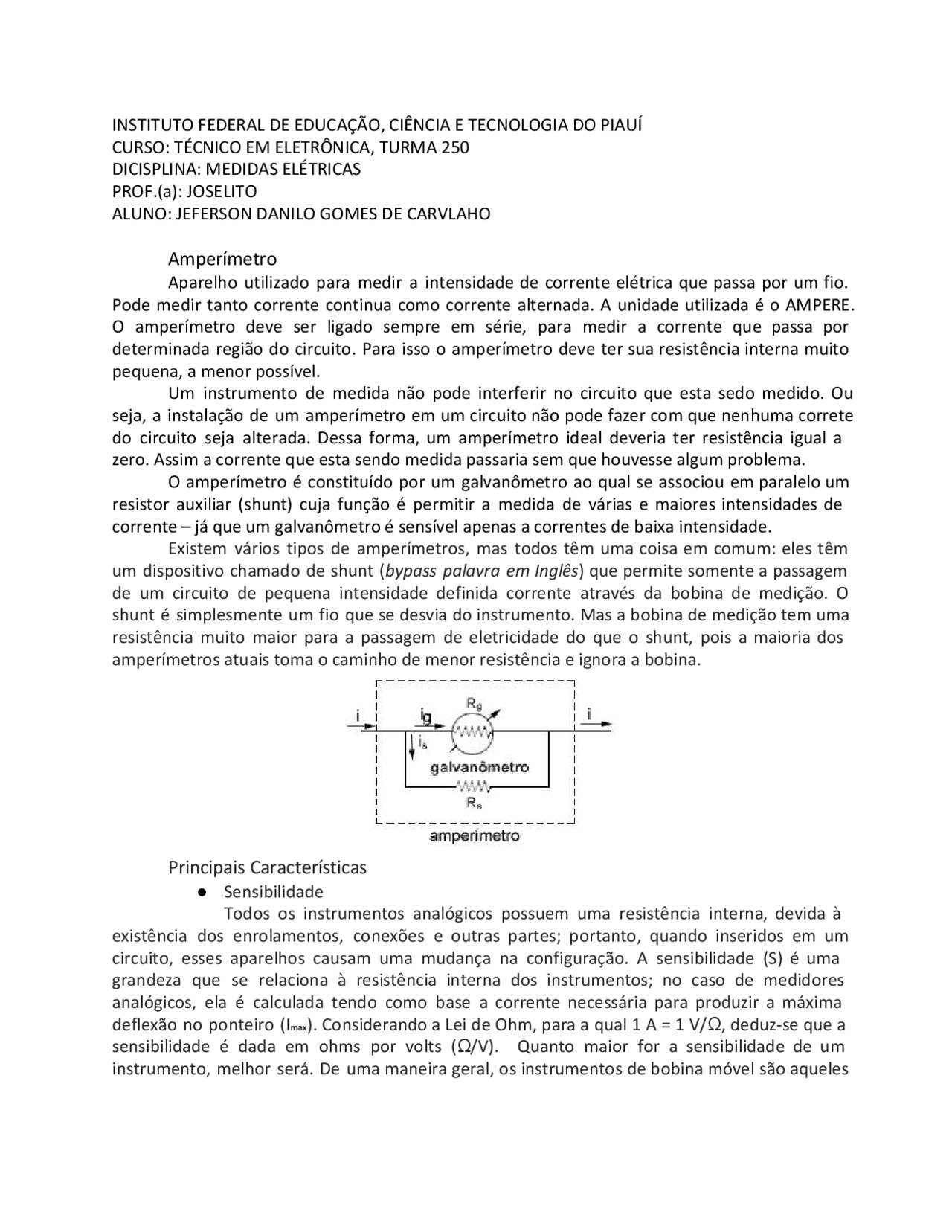

INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DO PIAUÍ
CURSO: TÉCNICO EM ELETRÔNICA, TURMA 250
DICISPLINA: MEDIDAS ELÉTRICAS
PROF.(a): JOSELITO
ALUNO: JEFERSON DANILO GOMES DE CARVLAHO
Amperímetro
Aparelho utilizado para medir a intensidade de corrente elétrica que passa por um fio.
Pode medir tanto corrente continua como corrente alternada. A unidade utilizada é o AMPERE.
O amperímetro deve ser ligado sempre em série, para medir a corrente que passa por
determinada região do circuito. Para isso o amperímetro deve ter sua resistência interna muito
pequena, a menor possível.
Um instrumento de medida não pode interferir no circuito que esta sedo medido. Ou
seja, a instalação de um amperímetro em um circuito não pode fazer com que nenhuma correte
do circuito seja alterada. Dessa forma, um amperímetro ideal deveria ter resistência igual a
zero. Assim a corrente que esta sendo medida passaria sem que houvesse algum problema.
O amperímetro é constituído por um galvanômetro ao qual se associou em paralelo um
resistor auxiliar (shunt) cuja função é permitir a medida de várias e maiores intensidades de
corrente – já que um galvanômetro é sensível apenas a correntes de baixa intensidade.
Existem vários tipos de amperímetros, mas todos têm uma coisa em comum: eles têm
um dispositivo chamado de shunt (bypass palavra em Inglês) que permite somente a passagem
de um circuito de pequena intensidade definida corrente através da bobina de medição. O
shunt é simplesmente um fio que se desvia do instrumento. Mas a bobina de medição tem uma
resistência muito maior para a passagem de eletricidade do que o shunt, pois a maioria dos
amperímetros atuais toma o caminho de menor resistência e ignora a bobina.
Principais Características
●Sensibilidade
Todos os instrumentos analógicos possuem uma resistência interna, devida à
existência dos enrolamentos, conexões e outras partes; portanto, quando inseridos em um
circuito, esses aparelhos causam uma mudança na configuração. A sensibilidade (S) é uma
grandeza que se relaciona à resistência interna dos instrumentos; no caso de medidores
analógicos, ela é calculada tendo como base a corrente necessária para produzir a máxima
deflexão no ponteiro (Imax). Considerando a Lei de Ohm, para a qual 1 A = 1 V/Ω, deduz-se que a
sensibilidade é dada em ohms por volts (Ω/V). Quanto maior for a sensibilidade de um
instrumento, melhor será. De uma maneira geral, os instrumentos de bobina móvel são aqueles
