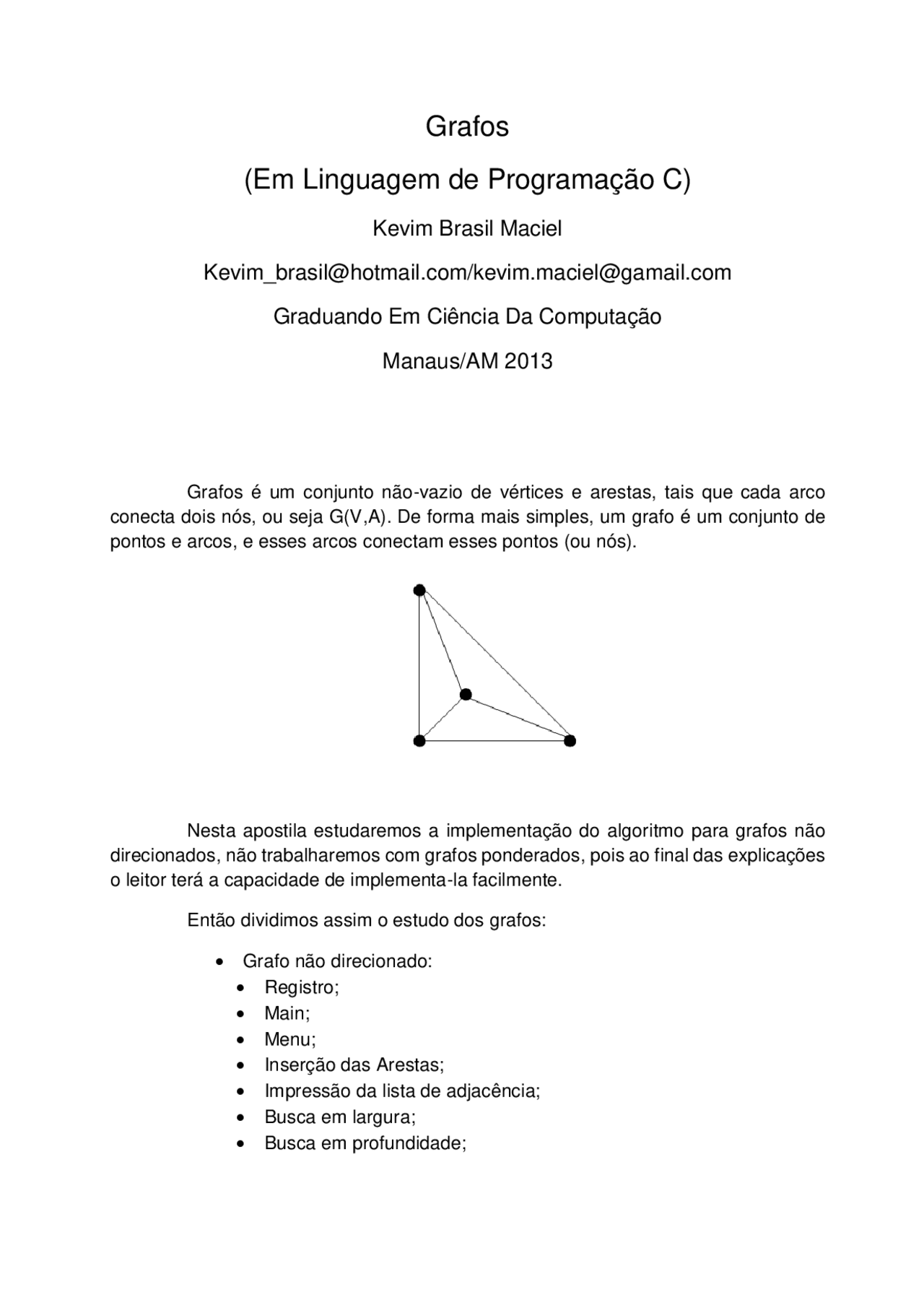

Grafos
(Em Linguagem de Programação C)
Kevim Brasil Maciel
Graduando Em Ciência Da Computação
Manaus/AM 2013
Grafos é um conjunto não-vazio de vértices e arestas, tais que cada arco
conecta dois nós, ou seja G(V,A). De forma mais simples, um grafo é um conjunto de
pontos e arcos, e esses arcos conectam esses pontos (ou nós).
Nesta apostila estudaremos a implementação do algoritmo para grafos não
direcionados, não trabalharemos com grafos ponderados, pois ao final das explicações
o leitor terá a capacidade de implementa-la facilmente.
Então dividimos assim o estudo dos grafos:
Grafo não direcionado:
Registro;
Main;
Menu;
Inserção das Arestas;
Impressão da lista de adjacência;
Busca em largura;
Busca em profundidade;
Para o garfo direcionado, a única coisa que mudará será a inserção das
arestas, você utilizara somente o primeiro teste que é demonstrado na função.
Registro
O registro é onde ficara as informações sobre o que cada espaço de memória
terá que armazenar. Em relação ao registro você pode utilizar duas formas simples,
uma consiste em apenas um espaço de memória de um ponteiro para uma lista de
encadeada, o outro armazenará não só um ponteiro mais também qual ponto é aquele.
Daremos ênfase somente a que possui dois campos, pois sua lista de adjacência será
do mesmo tipo que ela, logo não precisaremos criar outro registro.
Registro com dois campos. Um para guardar o ponto do grafo e outro um
ponteiro para uma lista de adjacência, lista de adjacência são todos os pontos para qual
aquele ponto está ligado:
typedef struct x{
int num;
struct x *prox;
}x;
Aqui chamamos o tipo abstrato de dado de “ x” , mas você pode colocar o nome
que desejar. O registro consiste somente nisso. Mas como trabalhamos com busca em
largura e em profundidade teremos mais alguns registros, um será utilizado na busca
em profundidade e ambos serão utilizados na busca em largura.
typedef struct pilha{
int num;
struct pilha *prox;
}pilha;
Esse registro será utilizado em ambas as buscas, vale lembrar que a busca
em profundidade trabalha com a ideia da pilha (LIFO) o primeiro que entra é o último a
sair, e a busca em largura trabalha coma ideia da fila (FIFO) o primeiro que entra é o
primeiro que sai.
typedef struct sentinela{
struct pilha *inicio;
struct pilha *fim;
}sentinela;
A sentinela, caso você não lembre, guarda o início e o final da fila, e é com o
auxílio dela que trabalharemos a busca em largura.
for(i=0;i<tam;i++){
grafo[i].num=i;
grafo[i].prox=NULL;
system("cls");
do{
printf("\t 1 - Inserir Arestas\n");
printf("\t 2 - Imprimir\n");
printf("\t 3 - Busca em Profundidade\n");
printf("\t 4 - Busca em Largura\n");
printf("\t 5 - Sair\n\n");
printf("Opcao: ");
scanf("%d",&op);
switch(op){
case 1: grafo=insere_aresta(grafo,tam);break;
case 2: imprime(grafo,tam);break;
case3: busca_em_prof(grafo,tam,grafo[0].num);break;
case4: busca_largura(grafo,tam,grafo[0].num);break;
case 5:exit(0);break;
default: printf(erro);break;
system("pause");
system("cls");
}while(op!=5);
Inicialização dos campos do nosso grafo
Imprime as
Opções
Leitura da opção do usuario
Chama a função
Correspondente
A escolha do usuário
Na função menu recebemos um ponteiro para o grafo e o tamanho do grafo,
utilizamos esse método de receber o tamanho do grafo por parâmetro para que não
ocorra o caso de excedermos o tamanho do grafo e consequentemente ocasionar um
erro gravíssimo. Feito isso as funções são chamadas segundo a ordem do usuário.
Inserção das Arestas
O objetivo desta função é criar uma lista de adjacência, lista de adjacência
são todas as arestas que partem, ou chegam em determinado ponto (ou nó), você deve
ter estudado isso ou em estrutura de dados avançada ou em matemática.
Assim como na função menu, recebemos um ponteiro para o garfo, e o valor
do tamanho do grafo justificado anteriormente. Depois disso lemos do usuário os dois
pontos, é isso que irá dizer ao programa, de onde parte a aresta e qual é o seu extremo.
Para entendermos melhor vamos olhar a imagem do início da apostila.
Ok, depois de lermos o primeiro e o segundo ponto, vamos inserir a lista de
adjacência, a lista de adjacência será explicada a imagem abaixo. Possuímos nosso
grafo, e a lista de adjacência será uma lista encadeada com todos os pontos para qual
aquele ponto está ligado. Para explicar, usamos como exemplo, um grafo com quatro
pontos, vamos explica-lo e em seguida mostrar sua lisa de adjacência.
1º ponto, é de
onde parte a
aresta
2º ponto, é o
limite da aresta
Essa é aresta que
vamos inserir, o ponto
1 liga o ponto 2
Como não é um grafo direcionado, esses pontos também apontam para o
ponto 1.
Agora, vamos fazer a lista de adjacência do ponto 2. O ponto 2 aponta para o
ponto 0, 1 e 3, mas observe na lista que o ponto 2 já possui o 0 e 1 na lista de
adjacentes, então não é necessário repeti-lo. Apenas coloca-se os novos.
Como não é um grafo direcionado, esses pontos também apontam para o
ponto 2. Todavia o ponto 2 já está na lista de adjacentes dos outros pontos, exceto do
ponto 3, logo será o único lugar que necessário inseri-lo.
Observe que a lista está completa, se fossemos conferir as arestas do grafo
verificaríamos que concluímos a lista de adjacentes.
A função de inserção de arestas, ou lista de adjacentes, depois de ler dois
números do usuário, que são os pontos, faz dois testes, ele verifica se esses
números são iguais, quando ocorre este caso, o ponto aponta para ele próprio, se
essa condição for verdadeira alocamos apenas um espaço de memória, e fazemos
o grafo na posição daquele número receber um novo elemento com o seu próprio
valor.
if(n1==n2){
novo=(x *)malloc(sizeof(x));
novo->num=n2;
novo->prox=NULL;
novo->prox=grafo[n1].prox;
grafo[n1].prox=novo;
Caso contrário, ele aloca dois espaços em memória, um para cada número,
lembrando novamente de que como não é um grafo direcionado, ambos apontam
para ambos.
else{
novo=(x *)malloc(sizeof(x));
novo->prox=NULL;
novo->num=n2;
novo->prox=grafo[n1].prox;
Recebe a lista de adjacentes daquela posição
Recebe o novo elemento da lista
novo=(x *)malloc(sizeof(x));
novo->prox=NULL;
novo->num=n2;
novo->prox=grafo[n1].prox;
grafo[n1].prox=novo;
out=(x *)malloc(sizeof(x));
out->prox=NULL;
out->num=n1;
out->prox=grafo[n2].prox;
grafo[n2].prox=out;
printf("\n\tOK\n\n");
return grafo;
Impressão da lista de adjacentes
Essa é uma função simples e pequena, ela consiste em receber por
parâmetro um ponteiro para o grafo, e a criação de uma variável auxiliar que
percorrerá toda a lista de adjacente imprimindo todos os valores enquanto a lista não
for vazia, ele percorre todas as posições do vetor do grafo, imprimindo toda a lista.
void imprime(x *grafo, int tam){
x *aux;
int i;
for(i=0;i<tam;i++){
printf("Lista do Numero: %d :",grafo[i].num);
if(grafo[i].prox==NULL)
continue;
aux=grafo[i].prox;
while(aux!=NULL){
printf(" ->%d",aux->num);
aux=aux->prox;
puts("\n\n");
Essa função funciona assim, pegamos a primeira posição do vetor, e sua lista
de adjacente. Vamos ver um exemplo com apenas três pontos.
Depois de pegarmos essa posição, uma variável auxiliar recebe a lista de
adjacência.
A função ira imprimir o valor que está na variável auxiliar, depois passará para
a próximo da lista de adjacência, até que o próximo seja nulo, quando isso ocorrer a
função passará para a próxima posição do grafo, se ele estava na posição 0 vai para
1, se estava na 1 vai para a posição 2 assim sucessivamente, até que tenha
imprimido todas as posições do grafo.
Busca em largura
posição
aux
Posição
atual
fila->fim=NULL;
} else{
aux=fila->inicio;
fila->inicio=fila->inicio->prox;
free(aux);
return fila;
Também recebemos a sentinela por parâmetro, a parti daí são testes.
Verificamos se o inicio e o fim da sentinela são iguais, se forem é porque a fila só
tem um elemento, ambos então recebem o valor nulo, senão, utiliza-se um auxiliar
para receber o início da fila, e passa o início para o próximo elemento, em seguida
libera-se a memória da variável auxiliar que contém o antigo início da fila.
Agora vejamos a função de busca em largura:
Recebemos por parâmetro três dados: o ponteiro para o grafo, o tamanho do
grafo, e o início, que é nele que obtemos a informação de onde iniciar a busca em
largura. Alocamos a sentinela, e inicializamos seus campos. Criamos um vetor
chamado visitado para manter o controle de quais elemento já foram visitados para
que não o fiquemos repetindo.
Logo de início chamamos a função para inserir na fila o início que foi escolhido
pelo usuário. Em seguida entramos no principal loop do programa, sua condição é
enquanto o fim da sentinela for diferente de vazio, “while(sent->fim!=NULL)”.
Então em uma variável receberá o número que está no início da fila e desalocamos
o início da fila, e verifica se o vetor de visitado naquela posição é diferente de 0, se
for colocamos o valor 1 nele, o 1 significa que ele já foi visitado. Imprimimos esse
valor, pronto já começamos a busca em largura.
Uma variável auxilia vai receber a lista de adjacência daquela posição do
grafo. Entramos então no próximo teste da função , enquanto a variável auxiliar for
diferente de nulo , “while(aux!=NULL)”. Enquanto essa condição não é verdadeira
verificamos se o vetor de visitados na posição que há no campo número da variável
auxiliar já foi visitado “if(visitados[aux->num]!=1)”, se ele ainda não foi visitado,
a função insere_fila é chamada, enviando o valor da variável auxiliar que está
caminhando na lista adjacente.
void busca_largura(x *grafo, int tam, int inicio){
int visitados[tam];
sentinela *sent=(sentinela *)malloc(sizeof(sentinela));
sent->inicio=NULL;
sent->fim=NULL;
int i,pos,y;
x *aux;
for(i=0;i<tam;i++){
visitados[i]=0;
sent=insere_fila(sent,inicio);
while(sent->fim!=NULL){
pos=sent->inicio->num;
sent=desenfila(sent);
if(visitados[pos]!=1){
visitados[pos]=1;
printf(" %d ",pos);
aux = grafo[pos].prox;
while(aux!=NULL){
if(visitados[aux->num]!=1){
y=aux->num;
sent=insere_fila(sent,y);
aux=aux->prox;
Aloca o
sentinela e
inicializa
os campos
Inicializa o vetor de visitados
Insere na fila
Insere na fila
A função desempilha simplesmente passa o início da pilha para o próximo
elemento e libera a memória.
A busca em profundidade é idêntica a função de busca em largura, somente
alguns detalhes foram retirados.
void busca_em_prof(x *grafo, int tam, int inicio){
int visitados[tam];
pilha *p=NULL;
int i,pos,y;
x *aux;
for(i=0;i<tam;i++){
visitados[i]=0;
p=empilha(p,inicio);
while(p!=NULL){
pos=p->num;
p=desempilha(p);
if(visitados[pos]!=1){
visitados[pos]=1;
printf(" %d ",pos);
aux = grafo[pos].prox;
while(aux!=NULL){
if(visitados[aux->num]!=1){
y=aux->num;
p=empilha(p,y);
aux=aux->prox;
Insere na pilha
Insere na fila
Inicializa o vetor de visitados
Toda ideia logica das buscas em profundidade e largura são as
mesmas.
Código completo Grafo
#include<stdio.h>
#include<stdlib.h>
typedef struct x{
int num;
struct x *prox;
}x;
typedef struct sentinela{
struct pilha *inicio;
struct pilha *fim;
}sentinela;
typedef struct pilha{
int num;
struct pilha *prox;
}pilha;
char erro[]={"Opcao Invalida!\n"};
void menu(x *grafo, int tam);
for(i=0;i<tam;i++){
grafo[i].num=i;
grafo[i].prox=NULL;
system("cls");
do{
printf("\t 1 - Inserir Arestas\n");
printf("\t 2 - Imprimir\n");
printf("\t 3 - Busca em Profundidade\n");
printf("\t 4 - Busca em Largura\n");
printf("\t 5 - Sair\n\n");
printf("Opcao: ");
scanf("%d",&op);
switch(op){
case 1: grafo=insere_aresta(grafo,tam);break;
case 2: imprime(grafo,tam);break;
case 3: busca_em_prof(grafo,tam,grafo[0].num);break;
case 4: busca_largura(grafo,tam,grafo[0].num);break;
case 5:exit(0);break;
default: printf(erro);break;
system("pause");
system("cls");
}while(op!=5);
x *insere_aresta(x *grafo, int tam){
int n1,n2,i;
x *novo, *out;
x *aux;
printf("Insira a aresta\n");
printf("1 Ponto: ");
scanf("%d",&n1);
printf("2 Ponto: ");
scanf("%d",&n2);
if(n1==n2){
novo=(x *)malloc(sizeof(x));
novo->num=n2;
novo->prox=NULL;
novo->prox=grafo[n1].prox;
grafo[n1].prox=novo;
else{
novo=(x *)malloc(sizeof(x));
novo->prox=NULL;
novo->num=n2;
novo->prox=grafo[n1].prox;
grafo[n1].prox=novo;
out=(x *)malloc(sizeof(x));
out->prox=NULL;
out->num=n1;
out->prox=grafo[n2].prox;
