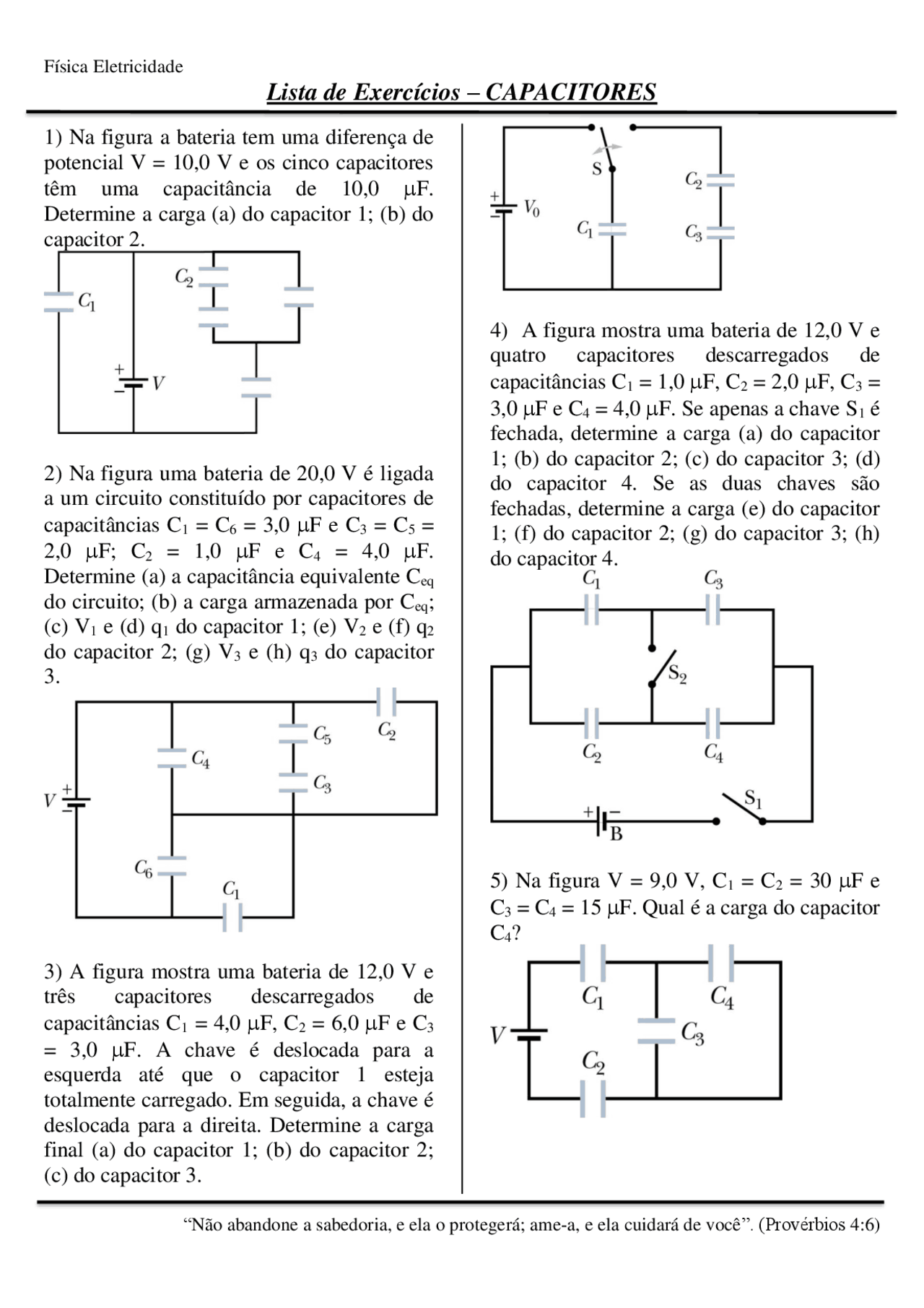

Física Eletricidade Lista de Exercícios – CAPACITORES
“Não abandone a sabedoria, e ela o protegerá; ame-a, e ela cuidará de você”. (Provérbios 4:6)
1) Na figura a bateria tem uma diferença de
potencial V = 10,0 V e os cinco capacitores
têm uma capacitância de 10,0 F.
Determine a carga (a) do capacitor 1; (b) do
capacitor 2.
2) Na figura uma bateria de 20,0 V é ligada
a um circuito constituído por capacitores de
capacitâncias C1 = C6 = 3,0 F e C3 = C5 =
2,0 F; C2 = 1,0 F e C4 = 4,0 F.
Determine (a) a capacitância equivalente Ceq
do circuito; (b) a carga armazenada por Ceq;
(c) V1 e (d) q1 do capacitor 1; (e) V2 e (f) q2
do capacitor 2; (g) V3 e (h) q3 do capacitor
3.
3) A figura mostra uma bateria de 12,0 V e
três capacitores descarregados de
capacitâncias C1 = 4,0 F, C2 = 6,0 F e C3
= 3,0 F. A chave é deslocada para a
esquerda até que o capacitor 1 esteja
totalmente carregado. Em seguida, a chave é
deslocada para a direita. Determine a carga
final (a) do capacitor 1; (b) do capacitor 2;
(c) do capacitor 3.
4) A figura mostra uma bateria de 12,0 V e
quatro capacitores descarregados de
capacitâncias C1 = 1,0 F, C2 = 2,0 F, C3 =
3,0 F e C4 = 4,0 F. Se apenas a chave S1 é
fechada, determine a carga (a) do capacitor
1; (b) do capacitor 2; (c) do capacitor 3; (d)
do capacitor 4. Se as duas chaves são
fechadas, determine a carga (e) do capacitor
1; (f) do capacitor 2; (g) do capacitor 3; (h)
do capacitor 4.
5) Na figura V = 9,0 V, C1 = C2 = 30 F e
C3 = C4 = 15 F. Qual é a carga do capacitor
C4?
