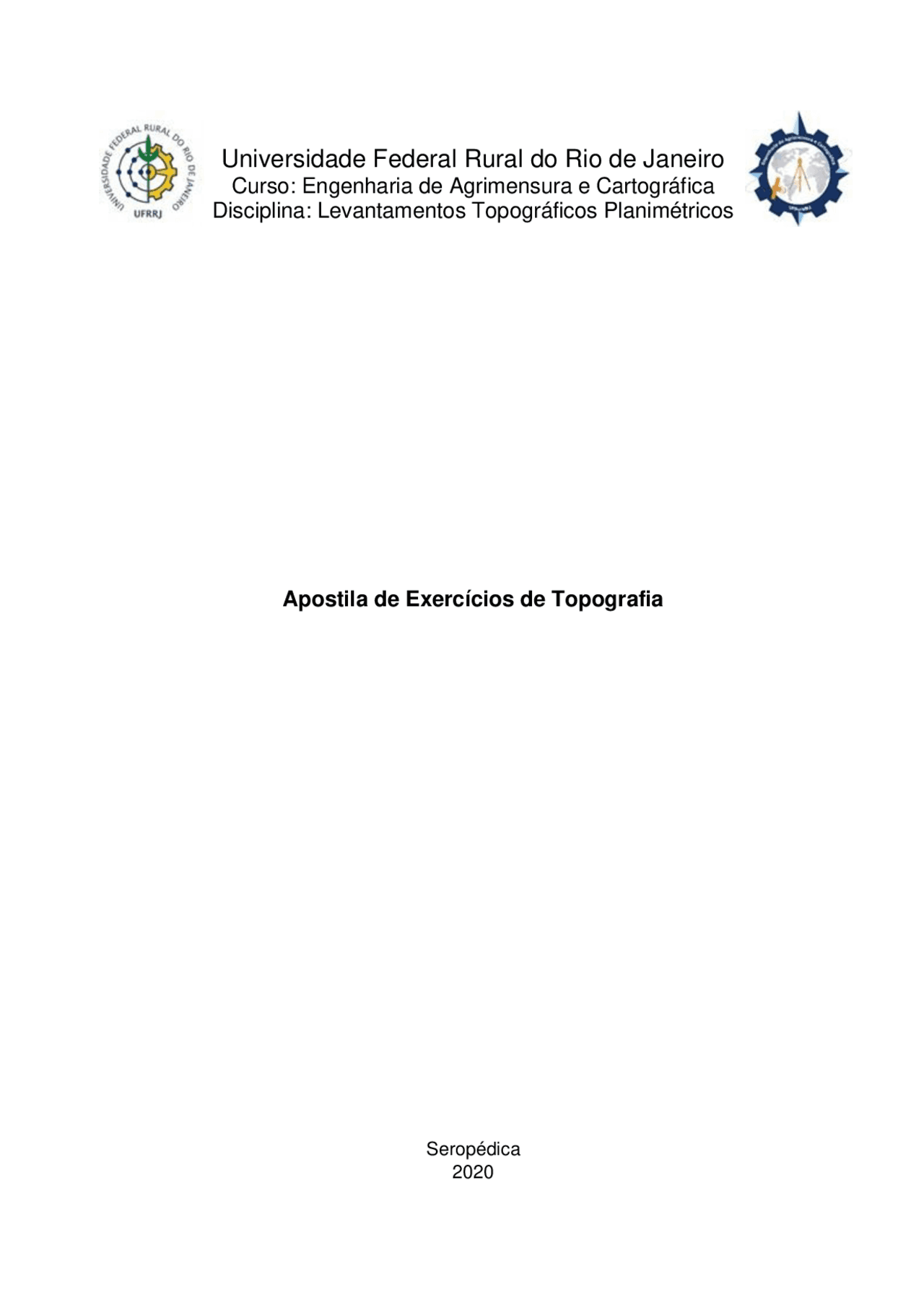

Universidade Federal Rural do Rio de Janeiro
Curso: Engenharia de Agrimensura e Cartográfica
Disciplina: Levantamentos Topográficos Planimétricos
Apostila de Exercícios de Topografia
Seropédica
2020
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Calculo de Distancias e Azimutes em Geodesia, Manuais, Projetos, Pesquisas de Geodésia e Cartografia
Documento contendo cálculos de distâncias e azimutes entre diferentes pontos usando métodos geodésicos, incluindo aplicação da lei dos senos e cálculos de erros.
Tipologia: Manuais, Projetos, Pesquisas
2019
1 / 98
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Calculo de Distancias e Azimutes em Geodesia e outras Manuais, Projetos, Pesquisas em PDF para Geodésia e Cartografia, somente na Docsity!
Universidade Federal Rural do Rio de Janeiro
Curso: Engenharia de Agrimensura e Cartográfica
Disciplina: Levantamentos Topográficos Planimétricos
Apostila de Exercícios de Topografia
Seropédica
Sumário
- 1 - Apresentação da Apostila
- 2 - Cálculo analítico da Poligonal Fechada
- 2.1- Cálculo das Irradiações
- 3 - Cálculo analítico da Poligonal Enquadrada (Apoiada)
- 4 - Interserção à Ré (Problema de Pothenot)
2 - Cálculo analítico da Poligonal Fechada
Passo 1: Analisar os ângulos e as distâncias da caderneta de campo.
Ângulos horizontais: Caso possua apenas uma leitura para o ponto visado (PD),
basta prosseguir com os cálculos. Se possuir um par de leituras (PD e PI) para
cada ponto visado, basta determinar o ângulo horizontal através da fórmula:
Ângulo Horizontal Ré
Vértice
Vante =
(PDvante − PDré) + (PIvante − PIré)
2
Distâncias Horizontais: Para efeito de cálculo, precisamos das distâncias
horizontais, se houver mais de uma medição para tal alinhamento, basta
determinar a média das distâncias.
Passo 2: Cálculo da tolerância angular (TH).
O cálculo da tolerância angular é dado pela fórmula:
TH = 0 °00ʹ10" ∗ √𝑛
Onde:
0º00’10” = A constante adotada pela disciplina IT 104, podendo variar de acordo
com o estabelecido pelo professor.
n = Números de estações da poligonal.
Passo 3: Cálculo do Erro de Fechamento Angular (EFA).
O cálculo do erro de fechamento angular é determinado pela fórmula:
EFA = ∑ â𝑛𝑔𝑢𝑙𝑜𝑠 − 180° ∗ (𝑛 ± 2 )
Se os ângulos forem externos = (n + 2)
Se os ângulos forem internos = (n - 2)
n = Números de estações da poligonal.
Passo 4: Análise do erro de fechamento angular.
Se TH>EFA: “O erro máximo aceitável é de (valor da TH) e o erro cometido foi
de (valor do EFA), portanto, se aceita o EFA distribuindo adequadamente o erro
para que se possa prosseguir com os cálculos”.
Se TH<EFA: “O erro máximo aceitável é de (valor da TH) e o erro cometido foi
de (valor do EFA), portanto, não se aceita o EFA calculado, deve-se voltar a
campo para a realização de um novo levantamento”.
Passo 5: Correção por vértice (Cp/V).
O cálculo da correção por vértice (Cp/v) é dado pela fórmula:
Cp/V =
n = Números de estações da poligonal.
Passo 6: Correção dos ângulos horizontais.
A correção dos ângulos horizontais é dada pela seguinte fórmula:
Ângulo horizontal corrigido = Ângulo horizontal medido em campo - Cp/v
Depois de ter realizado a correção, conferir o somatório dos ângulos.
Passo 7: Transporte de Azimute.
Essa etapa possui uma fórmula “geral” que já será apresentada, porém quero
deixar ressaltado que mesmo com a fórmula você deverá analisar cada azimute
a ser calculado, pois alguns, não necessitaram do uso da fórmula de maneira
direta. E é recomendável nesses casos, que você possua um croqui da
poligonal, para que seja fácil a realização dos cálculos do transporte de azimute.
Passo 7.1: Determinando o azimute de partida.
Para o processo de transporte de azimute é necessário primeiro determinar o
azimute de partida, que geralmente é o azimute em relação a 1ª Estação e sua
orientação e com isso, você pode se deparar com duas situações:
Uma das características da poligonal fechada se dá pelo fato de iniciarmos em
um ponto (geralmente, a 1ª estação com coordenadas (E, N)) e através dos
cálculos, chegarmos às mesmas coordenadas dessa 1ª estação, por isso deve
se observar que:
∑∆E = 0
∑∆N = 0
Caso o somatório dos ∆E ou/e ∆N não seja = 0 (o que provavelmente ocorrerá)
usa-se esses valores para determinar o erro de fechamento linear.
Passo 9: Cálculo da tolerância linear (TL).
O cálculo da tolerância linear é dado pela fórmula:
TL =
𝑃𝑒𝑟í𝑚𝑒𝑡𝑟𝑜 𝑑𝑎 𝑃𝑜𝑙𝑖𝑔𝑜𝑛𝑎𝑙
2000 = A constante adotada pela disciplina IT 104, podendo variar de acordo
com o estabelecido pelo professor.
Passo 10: Cálculo do erro de fechamento linear (EFL).
O cálculo do erro de fechamento linear é dado pela fórmula:
EFL = √(∑∆E)
2
+ (∑∆N)
2
Passo 11: Análise do erro de fechamento linear.
Se TL>EFL: “O erro máximo aceitável é de (valor da TL) e o erro cometido foi de
(valor do EFL), portanto, se aceita o EFL distribuindo adequadamente o erro nas
coordenadas relativas para que se possa prosseguir com os cálculos”.
Se TL<EFL: “O erro máximo aceitável é de (valor da TL) e o erro cometido foi de
(valor do EFL), portanto, não se aceita o EFL calculado, deve-se voltar a campo
para a realização de um novo levantamento”.
Passo 12: Calculando os fatores de correção para as coordenadas relativas
O cálculo dos fatores de correção é dado pela fórmula:
FcΔE =
∑∆E
∑
| ∆E
|
FcΔN =
∑∆N
∑|∆N|
Passo 13: Corrigindo as coordenadas relativas.
O cálculo das correções é dado pela fórmula:
∆E (Estação-Ponto visado) Corrigido = ∆E (Calculado) - |∆E (Calculado)| X Fc∆E
∆N (Estação-Ponto visado) Corrigido = ∆N (Calculado) - |∆N (Calculado)| X Fc∆N
Depois da correção, conferir se o ∑∆𝐸 e o ∑∆𝑁 estão resultando = 0, se isso
acontecer, basta prosseguir com os cálculos, caso reste um valor muito pequeno
(resíduo) compense o mesmo em alguma das coordenadas relativas calculadas,
de preferência na(s) maior(es) em valor absoluto. Caso o valor seja muito grande
(continua dando erro), provavelmente houve erro em cálculos anteriores.
Passo 14: Calculando as coordenadas absolutas (E, N).
Os cálculos das coordenadas absolutas são realizados da seguinte forma:
E (Ponto visado) = E (Estação) + ∆E (Estação-Ponto visado) Corrigido
N (Ponto visado) = N (Estação) + ∆N (Estação-Ponto visado) Corrigido
Para conferir se as contas foram validas, o cálculo das coordenadas da 1ª
estação através do passo 14 deve ser igual as coordenadas dadas no início da
questão.
(BCA) =
( 327 °17ʹ18" − 0°) + (147°17ʹ25" − 180 °00ʹ05" + 360 °)
2
Distâncias horizontais:
DHAB =
( 16 , 645 + 16 , 645 + 16 , 644 + 16 , 644 )
4
= 16,645m
DH
BC
( 18 , 472 + 18 , 471 + 18 , 480 + 18 , 484 )
4
= 18,477m
DHCA =
( 28 , 857 + 28 , 859 + 28 , 847 + 28 , 847 )
4
= 28,852m
Passo 2: Cálculo da tolerância angular (TH).
TH = 0 °00ʹ10" ∗ √ 3
TH = 0º00’17,32”
Passo 3: Cálculo do Erro de Fechamento Angular (EFA).
Como de início não dá para saber se os ângulos são internos ou externos, temos
que calcular os dois casos.
Somatório dos ângulos:
(CAB) + (ABC) + (BCA) = 323°04’55” + 249°37’43” + 327°17’19” = 899°59’57”
Supondo que os ângulos medidos foram os externos.
EFA = 899°59’57” - 180° X (3 + 2) = - 0°00’ 0 3”
Supondo que os ângulos medidos foram os internos.
EFA = 899°59’57” - 180°
X
Observa-se que o cálculo do EFA utilizando os ângulos externos deu mais
próximo de 0°, seria praticamente impossível alguém em um trabalho de campo
errar 719°59’57”, portanto, pode se concluir que os ângulos são externos.
Portanto, EFA = 899°59’57” - 180° X
Passo 4: Análise do erro de fechamento angular.
Como TH>EFA: “O erro máximo aceitável é de (0°00’ 17 ,32”) e o erro cometido
foi de (-0°00’ 0 3”), portanto, se aceita o EFA distribuindo adequadamente o erro
para que se possa prosseguir com os cálculos”.
Passo 5: Correção por vértice (Cp/V).
Cp/V =
− 0 °00ʹ03"
3
Passo 6: Correção dos ângulos horizontais.
(CAB)
Corrigido
(ABC) Corrigido = 249°37’43” - (-0°00’1”) = 249°37’44”
(BCA)
Corrigido
Conferindo o somatório:
(CAB) Corrigido + (ABC) Corrigido + (BCA) Corrigido =
323°04’56” + 249°37’44” + 327°17’20” = 900°00’00” ok
Passo 7: Transporte de Azimute.
Passo 7.1: Determinando o azimute de partida.
Nesse caso, estamos na 1ª situação onde o azimute de partida já é conhecido:
Azimute (AB) = 123°55’06”
Passo 10: Cálculo do erro de fechamento linear (EFL).
EFL = √( 0 , 014 )
2
2
= 0,014m
Passo 11: Análise do erro de fechamento linear.
Como TL>EFL: “O erro máximo aceitável é de (0,031m) e o erro cometido foi de
(0,014m), portanto, se aceita o EFL distribuindo adequadamente o erro nas
coordenadas relativas para que se possa prosseguir com os cálculos”.
Passo 12: Calculando o fato de correção para as coordenadas relativas
FcΔE =
∑∆E
∑|∆E|
FcΔE =
0 , 014
13 , 813 + 4 , 328 + 9 , 471
= 0,0005070259308m/m
FcΔN =
∑∆N
∑
| ∆N
|
FcΔN =
0 , 002
9 , 288 + 17 , 963 + 27 , 253
= 0,00003669 455453 m/m
Passo 13: Corrigindo as coordenadas relativas.
∆E
(Estação-Ponto visado) Corrigido
= ∆E
(Calculado)
- |∆E
(Calculado)
X
Fc∆E
∆N
(Estação-Ponto visado) Corrigido
= ∆N
(Calculado)
- |∆N
(Calculado)
X
Fc∆N
∆E (AB) Corrigido = 13,813 - |13,813| X 0 , 0005070259308 = 13,806m
∆N (AB) Corrigido = - 9,288 - |-9,288| X 0,00003669455453 = - 9,288m
∆E (BC) Corrigido = - 4,328 - |-4,328| X 0 , 0005070259308 = - 4,330m
∆N (BC) Corrigido = - 17,963 - |-17,963| X 0,00003669455453 = - 17,964m
∆E
(CA) Corrigido
X
0 , 0005070259308 = - 9,476m
∆N
(CA) Corrigido
X
0,00003669455453 = 27,252m
Depois da correção, conferir o ∑∆𝐸 e ∑∆𝑁
∑∆E = 13,806 + (-4,330) + (-9,476) = 0 ok
∑∆N = (-9,288) + (-17,964) + 27,252 = 0 ok
Passo 14: Calculando as coordenadas absolutas (E, N).
E (Ponto visado) = E (Estação) + ∆E (Estação-Ponto visado) Corrigido
N (Ponto visado) = N (Estação) + ∆N (Estação-Ponto visado) Corrigido
E
(B)
= 500 + 13,806 = 513,806m
N
(B)
= 1000 + (-9,288) = 990,712m
E
(C)
= 513,806 + (-4,330) = 509,476m
N
(C)
= 990,712 + (-17,964) = 972,748m
Para conferir se as contas foram validas, o cálculo das coordenadas da 1ª
estação através do passo 14 deve ser igual às coordenadas dadas no início da
questão.
E
(A)
= 509,476 + (-9,476) = 500,000m ok
N
(A)
= 972,748 + (27.252) = 1000,000m ok
Observações:
1 - A poligonal em questão teve sua orientação fora do percurso do
caminhamento, ou seja, da estação A foi viasado o ponto P e o mesmo não
se situa dentro da poligonal. Porém os calculos se darão de forma bem similar
ao exercício 1.
2 - Atente-se que devemos começar os cálculos do vértice A, pois é a partir dele
que temos a informação das coordenadas absolutas e também foi a partir
dessa estação que foi visado o ponto de orientação.
3 - As distâncias grifadas de vermelho e marcadas por um * são distâncias
inclinadas e deverão ser convertidas em distâncias horizontais.
4 - No enunciado da prova é solicitado apenas o cálculo das coordenadas
absolutas do ponto 2, porém, para efeito da prática desse tipo de exercício,
irémos calcular as coordenadas absolutas do ponto 1 também.
Aplicando os passos listados anteriormente:
Passo 1: Analisar os ângulos e as distâncias da caderneta de campo.
Ângulos horizontais:
(EAB) =
( 273 °14ʹ50" − 154 °47ʹ05") + (93°14ʹ46" − 334 °47ʹ07" + 360 °)
2
(ABC) =
( 196 °34ʹ44" − 113 °55ʹ40") + (16°34ʹ40" − 293 °55ʹ36" + 360 °)
2
(BCD) =
( 277 °19ʹ18" − 154 °47ʹ05") + (97°19ʹ14" − 334 °47ʹ07" + 360 °)
2
(CDE) =
( 125 °54ʹ23" − 18 °10ʹ15") + (305°54ʹ19" − 198 °10ʹ15")
2
(DEA) =
( 309 °28ʹ15" − 200 °51ʹ25") + (129°28ʹ11" − 20 °51ʹ25")
2
Distâncias horizontais:
DH
AB
( 294 , 593 + 294 , 623 )
2
= 294,608m
DHBC =
( 391 , 223 + 391 , 263 )
2
= 391,243m
DH
CD
( 226 , 100 + 226 , 120 )
2
= 226 , 110 m
DHDE =
( 280 , 579 + 280 , 611 )
2
= 280 , 595 m
DHEA =
( 317 , 109 + 317 , 149 )
2
= 317 , 129 m
Passo 2: Cálculo da tolerância angular (TH).
TH = 0 °00ʹ10" ∗
TH = 0º00’ 22 , 36 ”
Passo 3: Cálculo do Erro de Fechamento Angular (EFA).
Como de início não dá para saber se os ângulos são internos ou externos, temos
que calcular os dois casos.
Somatório dos ângulos:
(EAB) + (ABC) + (BCD) + (CDE) + (DEA) =
Supondo que os ângulos medidos foram os externos.
EFA = 539°59’50” - 180° X ( 5 + 2) = - 72 0°00’ 10 ”
Passo 7: Transporte de Azimute.
Passo 7.1: Determinando o azimute de partida.
Nesse caso estamos na 2ª situação onde o azimute de partida terá que ser
calculado pela fórmula:
Az (Estação-Orientação)
= Rumo (Que vai depender da análise do quadrante)
= 𝑎𝑟𝑐𝑜 𝑡𝑎𝑛𝑔𝑒𝑛𝑡𝑒 [
∆𝐸
∆𝑁
]
Rumo (AP)
= 𝑎𝑟𝑐𝑜 𝑡𝑎𝑛𝑔𝑒𝑛𝑡𝑒 [
∆𝐸
∆𝑁
]
Rumo (AP) = 𝑎𝑟𝑐𝑜 𝑡𝑎𝑛𝑔𝑒𝑛𝑡𝑒 [
630158 , 226 − 630237 , 869
7486148 , 970 − 7485999 , 349
]
Rumo (AP) = 𝑎𝑟𝑐𝑜 𝑡𝑎𝑛𝑔𝑒𝑛𝑡𝑒 [
− 79 , 643
149 , 621
]
Rumo (AP) = 𝑎𝑟𝑐𝑜 𝑡𝑎𝑛𝑔𝑒𝑛𝑡𝑒
[
]
Rumo (AP) = 28º01’35” NW
Azimute (AP) = 360º - 28º01’35” = 331º58’25”
Passo 7.2: Transportando o azimute de partida.
Az (Estação-Ponto visado) = Az (Orientação-Estação) + 180º + Ângulo (Orientação-Estação-Ponto visado)
Azimute (AB) = Azimute (AP) + Ângulo horizontal (PAB) - 360º
Porém ainda não calculamos esse ângulo horizontal (PAB)
(PAB) =
( 273 °14ʹ50" − 42 °17ʹ27") + (93°14ʹ46" − 222 °17ʹ27" + 360 °)
2
Azimute (AB)
Azimute (BC) = 202º55’46” + 180° + 8 2° 39 ’ 06 ” - 360º = 105 º 34 ’ 52 ”
Azimute (CD)
Azimute (DE) = 48 º 07 ’ 04 ” + 180° + 107 ° 44 ’ 08 ” = 3 35 º5 1 ’1 2 ”
Azimute (EA)
Azimute (AB) transportado = 264 º 28 ’ 02 ” + 180° + 118 ° 27 ’ 44 ” - 360 ° = 202 º55’ 46 ”
Azimute (AB)
= Azimute (AB) transportado
ok
Passo 8: Cálculo das coordenadas relativas (∆𝐸 𝑒 ∆𝑁).
∆E
(Estação-Ponto visado)
= sen(Azimute (Estação-Ponto visado)
) X DH
(Estação
- Ponto visado)
∆N
(Estação-Ponto visado)
= cos(Azimute (Estação-Ponto visado)
) X DH
(Estação
- Ponto visado)
∆E (AB) = seno(202º55’46”) x 294,608 = - 114,778m
∆N
(AB)
= cosseno(202º55’46”) x 294,608 = - 271,330m
∆E
(BC)
= seno(105º34’52”) x 391,243 = 376,865m
∆N (BC) = cosseno(105º34’52”) x 391,243 = - 105,089m
∆E (CD) = seno(48º07’04”) x 226,110 = 168,343m
∆N
(CD)
= cosseno(48º07’04”) x 226,110 = 150,951m
∆E
(DE)
= seno(335º51’12”) x 280,595 = - 114,784m
∆N (DE) = cosseno(335º51’12”) x 280,595 = 256,043m
∆E
(EA)
= seno(264º28’02”) x 317,129 = - 315,651m
∆N (EA) = cosseno(264º28’02”) x 317,129 = - 30,576m
∑∆E = (-114,778) + 376,865 + 168,343 + (-114,784) + (-315,651) = - 0,005m
∑∆N = (-271,330) + (-105,089) + 150,951 + 256,043 + (-30,576) = - 0,00 1 m
