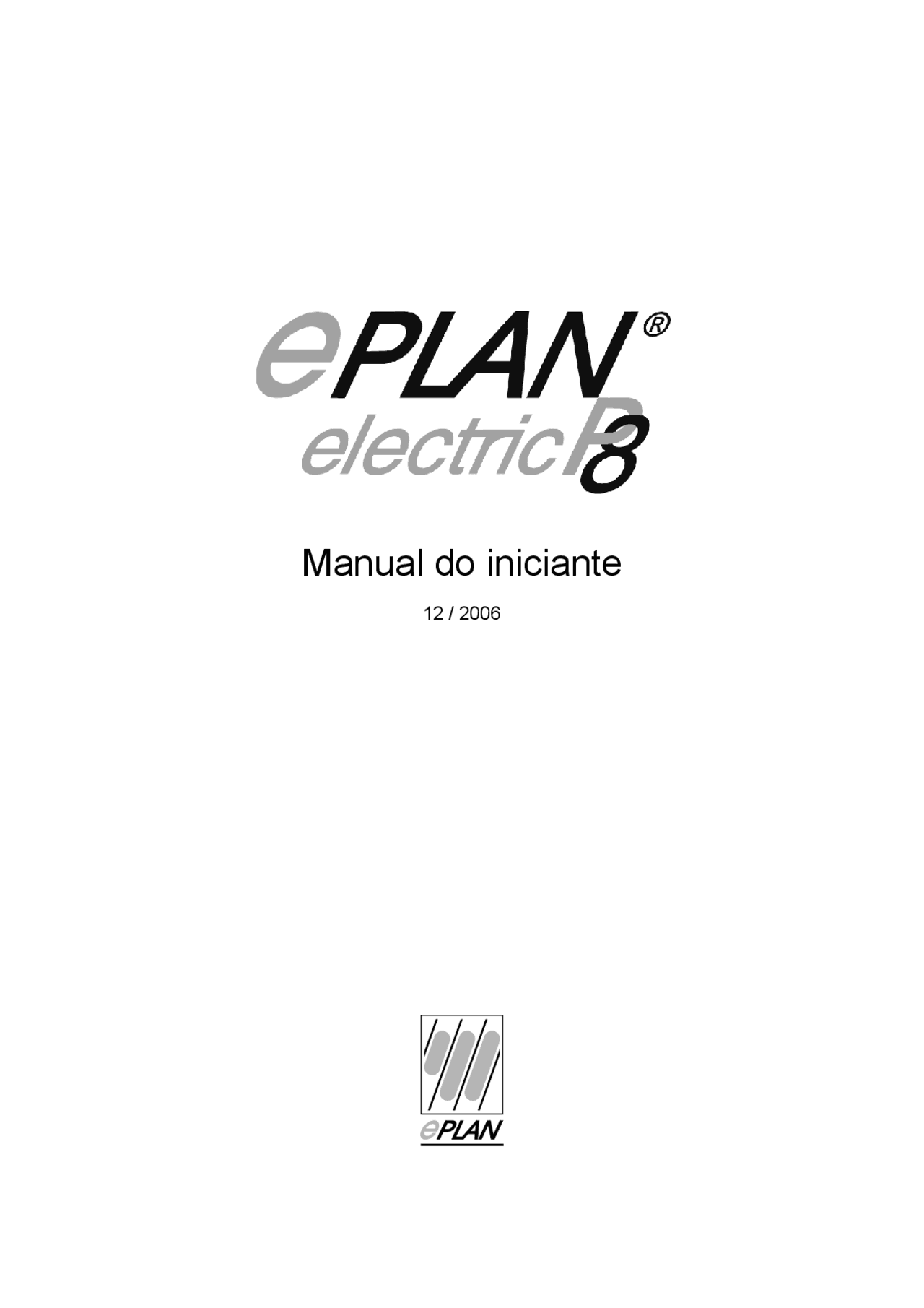

Manual do iniciante

12 / 2006

Direitos autorais  2006 EPLAN Software & Service GmbH & Co. KG.

A EPLAN Software & Service GmbH & Co KG não se responsabiliza por erros técnicos ou erros oriundos da técnica de impressão ou falhas contidas nestas informações e não assume a responsabilidade por danos oriundos diretamente ou indiretamente do fornecimento, da prestação ou da utilização deste material.

Este documento contém informações protegidas por direitos de propriedades, sujeitos aos direitos autorais. Todos os direitos são protegidos. Sem autorização prévia da EPLAN Software & Service GmbH & Co. KG o presente documento não pode ser copiado na íntegra ou parcialmente ou ser multiplicado por outros meios.

O Software descrito neste documento é regido por um contrato de licença. Utilização ou multiplicação são permitidas somente dentro do contexto deste contrato.

EPLAN Electric P8®, EPLAN Fluid®, EPLAN PPE®^ e LOGOCAD TRIGA®^ são marcas registradas da EPLAN Software & Service GmbH & Co. KG. MS-DOS®^ / Windows NT®^ / Windows 2000®^ / Windows XP®^ / Microsoft Windows®^ são marcas registradas da Microsoft Corporation. Microsoft®^ Excel®^ e Microsoft®^ Access®^ são marcas registradas da Microsoft Corporation. RITTAL®^ é uma marca registrada da Rittal GmbH & Co. KG. CLIP PROJECT®^ é uma marca registrada da Phoenix Contact GmbH & Co. INTERBUS®^ é uma marca registrada da Phoenix Contact GmbH & Co. ÖLFLEX®, ÖLFLEX-SERVO®^ e ÖLFLEX CLASSIC®^ são marcas registradas da U.I. LAPP GmbH. AutoCAD®, Autodesk Inventor®^ e Volo™View Express são marcas registradas da Autodesk, Inc. SIMATIC HW Konfig®^ é uma marca registrada da Siemens AG. PKZIP/PKUNZIP®^ é uma marca registrada da PKWARE, Inc. ObjectStore®^ é uma marca registrada da eXelon Corporation. D-ISAM®^ é uma marca registrada da Informix Software, Inc. Hardlock E-Y-E®^ é uma marca registrada da Aladdin Knowledge Systems, Ltd Int. InstallShield®^ é uma marca registrada da InstallShield, Inc. PMS®^ é uma marca registrada da PMS Compelec GmbH. MicroStation®^ é uma marca registrada da Bentely Systems. Acrobat®^ é uma marca registrada da Adobe Systems Inc.

Todos os demais nomes de produtos, nomes comerciais e nomes de empresas mencionados são marcas ou marcas registradas dos respectivos proprietários.

Observações: Para o Hardware utilizado valem as condições especificadas pelos fabricantes dos sistemas operacionais. Combinações de Hardware que segundo informações do fabricante causam falhas, podem influenciar o funcionamento do EPLAN. Para o funcionamento perfeito do EPLAN é condição, portanto, a instalação básica livre de falhas de Hardware, sistema operacional e drivers de Hardware (por exemplo, driver da placa de vídeo). As condições gerais e áreas de aplicação indicadas pelos fabricantes do Hardware, valem no seu contexto também para o EPLAN.

• Introdução Índice
  • Notas para leitura
  • Observações para o projeto de exercício........................................
• Iniciar EPLAN
• Conhecendo a interface do usuário do EPLAN
  • O que você deve saber em primeiro lugar
  • Elementos da interface
  • Alterar a interface do usuário.........................................................
• Criar projeto
  • O que você deve saber em primeiro lugar
  • Criar projeto com a ajuda do assistente de criação de projeto
• Abrir e editar páginas
  • O que você deve saber em primeiro lugar
  • Abrir páginas
  • Editar propriedades das páginas
  • Criar página
• Abrir e fechar projetos
  • Abrir projeto
  • Folhear pelas páginas do projeto
  • Configurar visualização
  • Fechar projeto
• Crie um esquema................................................................................
  • O que você deve saber em primeiro lugar
  • Inserir símbolos de conexão "Ângulo"..........................................
  • Inserir pontos de conexão do potencial
  • Inserir símbolos de conexão "Nós do tipo T"
  • Inserir elementos gráficos..............................................................
  • Insira dispositivos gerais
  • Inserir régua de bornes e bornes...................................................
  • Desenhar linha de definição do cabo Índice
  • Atualizar conexões..........................................................................
  • Inserir textos de função do caminho
  • Insira os símbolos de conexão "Pontos de interrupção"
• Gerar referências cruzadas................................................................
  • O que você deve saber em primeiro lugar
  • interrupção Gerar automaticamente referências cruzadas dos pontos de
  • Inserir outros símbolos de conexão e dispositivos gerais
  • Inserir bobina do contator e imagem dos contatos......................
  • sobrecarga do motor Inserir contatos e imagem dos contatos para chave de
• Selecionar peça
  • O que você deve saber em primeiro lugar
  • Atribuir peças
• Gerar relatórios...................................................................................
  • Gerar diagrama de bornes..............................................................
  • Proponha uma configuração para a lista de peças
  • Emitir outras páginas de relatórios
• Criar e inserir Macro
  • O que você deve saber em primeiro lugar
  • Gravar Macro de janela.................................................................
  • Inserir Macro de janela..................................................................
• Procurar e substituir dados do projeto
  • Procurar e substituir TAG's..........................................................
  • Procurar texto e editar entrada de procura
• Completar e atualizar relatórios.......................................................
  • Atualizar relatórios........................................................................
  • Criar modelos de relatório............................................................
  • Avaliar projeto
• Imprimir projeto

Introdução

Introdução

Prezada usuária, prezado usuário,

A equipe do Software EPLAN & Service GmbH & Co. KG está muito satisfeita em poder recebê-lo (la) no grupo de seus usuários.

Este manual do iniciante se dirige aos (às) usuários (as) que ainda não conhecem o EPLAN. Através de um projeto de exercício concreto vamos familiarizá-lo (la) com as funções básicas do EPLAN.

Como esta documentação foi projetada para iniciantes no EPLAN, muitas funções e relações mais complexas não são consideradas. Para estes detalhes servem os nossos seminários, onde também serão abordadas as suas metas individuais e específicas dentro das suas empresas. Para aproveitar à fundo as funcionalidades e possibilidades do sistema, vocês devem participar do nosso programa de seminários.

No programa propriamente dito oferecemos um extenso sistema on-line por página. Além de informações conceituais e descrições de caixas de diálogos, você encontra instruções "Passo-a-passo" para a maioria das funções do programa. Nas instruções de procedimento dos respectivos segmentos "Assim é que funciona" você será instruído(a) passo-a-passo para operar o programa. Quando futuramente você acionar o programa e necessitar de informações para uma determinada caixa de diálogo, então você solicita a respectiva ajuda simplesmente pressionando a tecla [F1].

Notas para leitura

Antes de começar a leitura observe os seguintes símbolos e estilos utilizados neste manual:

Nota:

Textos iniciados com este gráfico contêm notas adicionais.

Dica:

Sob este gráfico você encontra dicas úteis, que facilitam a sua interação com o programa.

Introdução

Observações para o projeto de exercício

Nos capítulos a seguir você vai criar e avaliar aos poucos um pequeno projeto de exercício. Para que você possa seguir as instruções com sucesso presumimos que você já instalou o EPLAN e tem a proteção e a licença necessárias do Software.

Na criação deste manual de iniciante usamos o programa com licença plena com todos os dispositivos à disposição. Se você não licenciou todos os módulos, esta documentação (ou ilustrações desta documentação) possivelmente ultrapassa a abrangência do seu Software, isto é, também serão descritas funções não disponíveis na sua versão.

Todas as configurações podem ser executadas em um ponto central do programa (no menu Opções no item de menu Configurações). Para o projeto de exercício utilizamos as configurações padrão do modelo de projeto selecionado. Não altere estas configurações durante o seu trabalho com o projeto de exercício, porque caso contrário você pode chegar à outros resultados.

Você pode controlar o EPLAN tanto com o mouse como também com o teclado. Assim, muitas vezes você terá à sua disposição botões adicionais na barra de ferramentas e / ou combinações de teclas para a solicitação de funções do programa (por exemplo, [Ctrl] + [C] para copiar elementos). Como a relação das diversas possibilidades de solicitação iria além da estrutura deste manual, utilizamos nas instruções de procedimento principalmente o comando através do mouse.

Iniciar EPLAN

Iniciar EPLAN

Neste capítulo você saberá como você pode iniciar o EPLAN de forma simples.

Na instalação do programa será criado um símbolo do programa na área de trabalho do Windows. Através deste símbolo você poderá iniciar o EPLAN imediatamente.

1. Clique duas vezes no símbolo EPLAN.

O EPLAN é iniciado. Por padrão será apresentada na tela ao lado da janela principal do EPLAN, também a caixa de diálogo Dica do dia. Nesta caixa de diálogo de informação apresentada automaticamente à cada inicialização do programa, você recebe informações úteis para as funcionalidades do programa.

2. Desative a caixa de verificação Mostrar dicas ao inicializar, se esta caixa de diálogo não deve ser exibida a cada inicialização do programa.
3. Clique em [Fechar] para finalizar a Dica do dia.

Conhecendo a interface do usuário do EPLAN

Conhecendo a interface do usuário

do EPLAN

Neste capítulo você conhecerá os elementos mais importantes da interface do programa. Além disso, você aprenderá como alterar a interface de forma simples.

Após a primeira inicialização do programa o EPLAN será aberto com uma interface pré-configurada. Além de vários ouros elementos da interface você vê na janela principal no lado esquerdo o Navegador de páginas. Na primeira inicialização esta janela está vazia. A área ao lado direito com a imagem do plano de fundo será futuramente utilizada como área de trabalho para as páginas abertas.

Conhecendo a interface do usuário do EPLAN

O que você deve saber em primeiro lugar

O que é a janela principal do EPLAN?

A janela principal é a área total de trabalho do programa; ela pode ser alterada em tamanho e posição. Para muitos outros elementos da interface (por exemplo, barra de menu, barra de ferramentas, janelas "encaixáveis" como o Navegador de páginas) a janela representa o "quadro". Você pode fixar estes elementos dentro da janela principal na bordas da janela ("encaixar").

O que é o Navegador de páginas?

O Navegador de páginas é uma janela na qual o EPLAN exibe as páginas de todos os projetos abertos. Você pode selecionar entre dois tipos de representação. Na exibição em árvore as páginas são exibidas hierarquicamente, classificadas por tipo de página e identificador (como instalação, local de montagem etc.). Na visualização em lista estas informações são exibidas em forma de tabela. Você pode mudar entre as duas representações através de um clique na respectiva guia. No Navegador de páginas você pode editar as páginas de um projeto, ou seja, copiar, excluir páginas ou alterar propriedades de páginas. Várias páginas de projetos diferentes não podem ser editadas ao mesmo tempo.

Dica:

Para a rápida exibição e supressão do Navegador de páginas você pode usar a tecla [F12].

Elementos da interface

Barra de títulos

A barra horizontal na borda superior de uma aplicação do Windows é a barra de títulos. Ela contém o símbolo do programa com o menu do sistema, o nome do programa e os botões para o tamanho da representação das janelas.

Conhecendo a interface do usuário do EPLAN

Para itens de menu, aos quais é atribuído um símbolo, o respectivo símbolo é destacado através da borda quando ligado. Este é o exemplo para o Navegador de páginas que você pode solicitar no menu Página através do item de menu Navegador (Símbolo ligado): ).

Exemplo:

A ilustração a seguir mostra o exemplo acima citado com o item de menu Navegador "ligado".

Nota:

Se você pode solicitar um item de menu através de uma combinação de teclas, a respectiva combinação é indicada atrás do item de menu. Você tem a possibilidade de alterar os atalhos de teclas predefinida pelo EPLAN e atribuir combinações próprias de teclas. Você chega à respectiva caixa de diálogo através dos itens de menu Opções > Atalhos de teclado.

Menu de contexto

Em muitos pontos do programa (em campos de janelas ou caixas de diálogos em uma página aberta) você pode abrir um menu de contexto através do clique com a tecla direita do mouse. O menu de contexto mostra os itens de menu mais usados para o respectivo objeto.

Se em um menu de contexto de um campo existirem itens de menu que vão além das funções padrão, isto será indicado através de um assim chamado "Botão do Menu de contexto". Este botão se encontra acima do respectivo campo.

Conhecendo a interface do usuário do EPLAN

Exemplo:

Através do botão do menu de contexto, a ilustração mostra o menu de contexto para o Navegador de páginas aberto.

Barras de ferramentas

As barras de ferramentas se encontram por padrão debaixo da barra de menu e consistem de botões com os quais você pode solicitar diretamente as funções mais importantes do EPLAN. Inicialmente aqui você também não terá todos os botões à sua disposição.

Exemplo:

A ilustração a seguir mostra a barra de ferramentas Padrão para um

Criar projeto

Conhecendo a interface do usuário do EPLAN

Alterar a interface do usuário

Você pode ajustar a visualização da interface do usuário aos seus próprios hábitos de trabalho. Muitas caixas de diálogo como, por exemplo, o Navegador de páginas, que você precisa freqüentemente para a edição dos seus dados, podem ser posicionadas fixas na sua tela durante o trabalho com o EPLAN e desconectadas da borda da janela principal do EPLAN como uma janela independente.

Cada uma destas "janelas" (quando desencaixadas) e cada uma das outras caixas de diálogo podem ser posicionadas em qualquer ponto da tela, arrastando a barra de título da caixa de diálogo com a tecla esquerda do mouse pressionada para a posição desejada.

Encaixar e desencaixar elementos de comando

Alguns elementos de comando da interface do usuário como barra de menu, as barras de ferramentas ou diversas janelas, como o Navegador de páginas, podem ser posicionadas dentro ou fora da janela principal do EPLAN.

1. Na barra de títulos da janela principal do EPLAN clique no botão minimizar.

A janela principal do EPLAN é minimizada.

2. Clique então com a tecla esquerda do mouse na barra de títulos do Navegador de páginas e mantenha a tecla esquerda do mouse pressionada.
3. Pressione [Crtl] para evitar o encaixe e arraste o Navegador de páginas para uma posição livre na área de trabalho do Windows.

Se as limitações do respectivo elemento de comando forem apresentadas mediante uma linha larga durante o movimento, então o EPLAN posiciona o elemento de operação como elemento independente, desencaixado na área de trabalho do Windows.

Conhecendo a interface do usuário do EPLAN

4. Repita este processo com outros elementos de comando. Para tanto clique em uma barra de símbolos ou barra de menu em uma área "livre" dentro da respectiva barra.

Faça exercícios também para encaixar elementos de comando.

5. Para isso clique com a tecla esquerda do mouse na barra de títulos do elemento desencaixado desejado (por exemplo, o Navegador de páginas), e mantenha a tecla esquerda do mouse pressionada.
6. Arraste o elemento na posição desejada da janela principal do EPLAN.

Para encaixar o elemento desencaixado na margem da janela principal do EPLAN (ou na margem de um outro elemento encaixável) você deve mover o cursor do mouse exatamente para a margem da janela principal do EPLAN. Isto é reconhecido pelo fato de que as margens do elemento são exibidas com uma linha fina. Dependendo se você quiser posicionar o elemento de comando em cima, à esquerda, em baixo ou à direita, elas serão exibidas alinhadas na horizontal ou na vertical. Você já pode reconhecer o alinhamento no retângulo de visualização desenhado com linhas finas.

Ao finalizar o programa o EPLAN grava a última configuração deste elemento (encaixado, desencaixado, tamanho, posição) e a restaura na próxima inicialização do programa.

Conhecendo a interface do usuário do EPLAN

2. Selecione por exemplo, a barra de ferramentas Padrão e clique na caixa de verificação antes do nome da barra de ferramentas.

O EPLAN fecha o menu de contexto e suprime a barra de ferramentas.

3. Repita este procedimento e desative as outras barras de ferramentas.

Faça exercícios também para a exibição de barras de ferramentas. Solicite novamente o menu de contexto e clique no nome de uma barra de ferramentas omitida (por exemplo, Padrão).

Conhecendo a interface do usuário do EPLAN

Dica:

Para a omissão e a exibição de barras de ferramentas você tem a sua disposição também a caixa de diálogo Ajustar. Você solicita esta caixa de diálogo através do item de menu Ajustar no menu de contexto ou através dos itens de menu Opções > Barras de ferramentas > Ajustar. Com a ajuda desta caixa de diálogo você pode ajustar e ampliar as barras de ferramentas predefinidas, bem como criar barras de ferramentas próprias.

Selecionar áreas de trabalho

Quando você tiver ajustado a interface do usuário do EPLAN de acordo com as suas idéias, então você pode salvar esta distribuição como a assim chamada "Área de trabalho". Em uma área de trabalho são mantidos o tamanho e a posição da janela principal do EPLAN, bem como as posições, tamanhos e configurações dos elementos encaixáveis (caixas de diálogo, barras de menu e de ferramentas).

Com a ajuda das áreas de trabalho você pode ajustar a interface do EPLAN rapidamente à diferentes metas. Disponibilizamos à você algumas das áreas de trabalho predefinidas que você pode utilizar também como modelo para áreas de trabalho próprias.

1. Selecione os itens de menu Visualização > Área de trabalho.

A caixa de diálogo Área de trabalho é aberta.

2. Selecione a partir da lista suspensa Esquema a entrada Conexões como exemplo para uma área de trabalho.
3. Clique em [OK].
