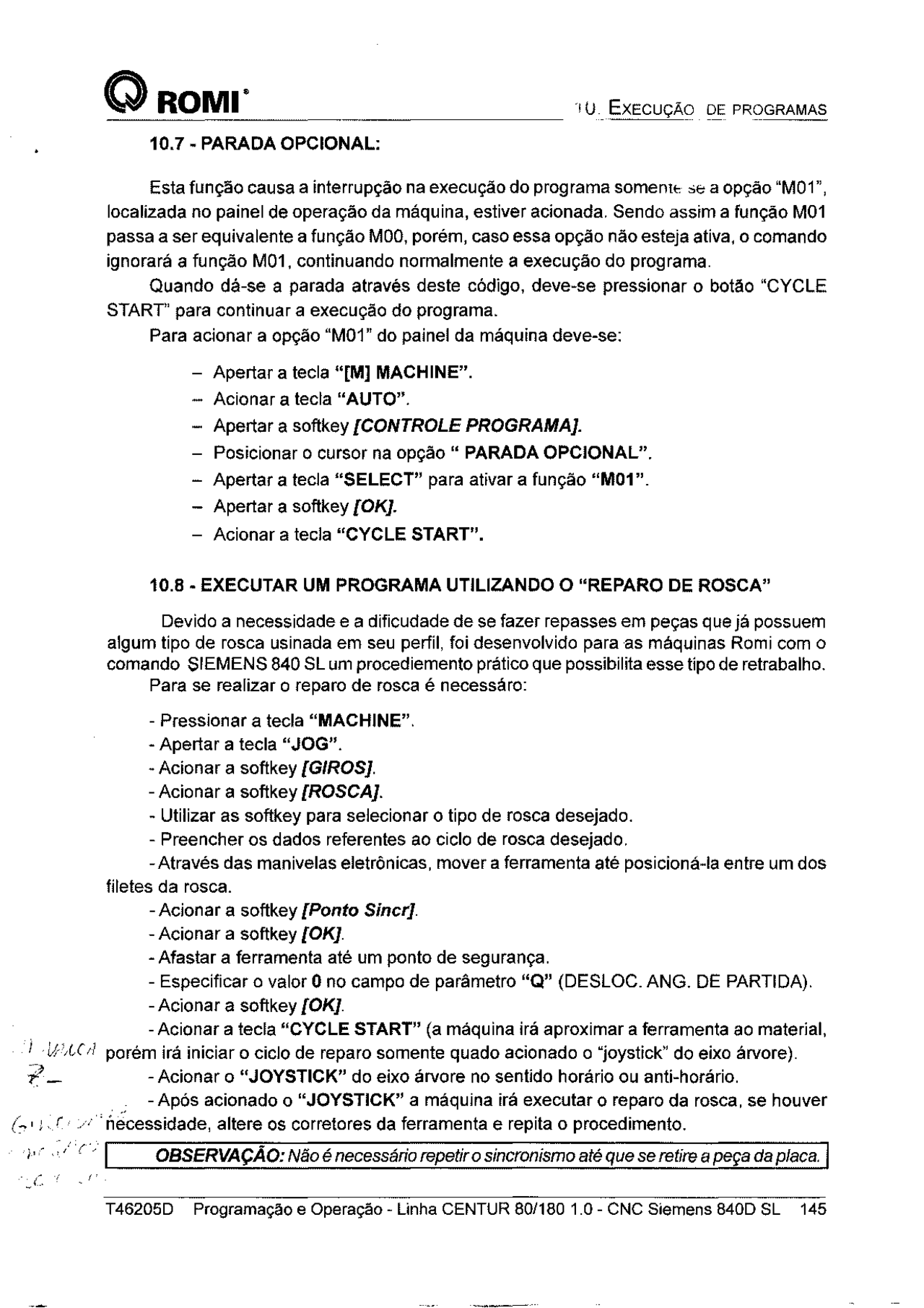

. Q ROMI 10. EXECUÇÃO DE PROGRAMAS 10.7 - PARADA OPCIONAL: Esta função causa a interrupção na execução do programa somente se a opção “MO”, localizada no painel de operação da máquina, estiver acionada. Sendo assim a função MO1 passa a ser equivalente a função MOO, porém, caso essa opção não esteja ativa, o comando ignorará a função M01, continuando normalmente a execução do programa. Quando dá-se a parada através deste código, deve-se pressionar o botão “CYCLE START” para continuar a execução do programa. Para acionar a opção “MO1” do painel da máquina deve-se: — Apertar a tecla “IM] MACHINE”. - Acionar a tecla “AUTO”. - Apertar a softkey [CONTROLE PROGRAMA]. — Posicionar o cursor na opção “ PARADA OPCIONAL”. — Apertar a tecla “SELECT” para ativar a função “MO1”. — Apertar a softkey [OK]. — Acionar a tecla “CYCLE START”. 10.8 - EXECUTAR UM PROGRAMA UTILIZANDO O “REPARO DE ROSCA” Devido a necessidade e a dificudade de se fazer repasses em peças que já possuem algum tipo de rosca usinada em seu perfil, foi desenvolvido para as máquinas Romi com o comando SIEMENS 840 SL um procediemento prático que possibilita esse tipo de retrabalho. Para se realizar o reparo de rosca é necessáro: - Pressionar a tecla “MACHINE”. - Apertar a tecla “JOG”. - Acionar a softkey [GIROS]. - Acionar a softkey [ROSCA]. - Utilizar as softkey para selecionar o tipo de rosca desejado. - Preencher os dados referentes ao ciclo de rosca desejado. - Através das manivelas eletrônicas, mover a ferramenta até posicioná-la entre um dos filetes da rosca. - Acionar a softkey [Ponto Sincr]. - Acionar a softkey [OK]. - Afastar a ferramenta até um ponto de segurança. - Especificar o valor O no campo de parâmetro “Q” (DESLOC. ANG. DE PARTIDA). - Acionar a softkey [OK]. - Acionar a tecla “CYCLE START” (a máquina irá aproximar a ferramenta ao material, PRACA porém irá iniciar o ciclo de reparo somente quado acionado o “joystick” do eixo árvore). P- - Acionar o “JOYSTICK” do eixo árvore no sentido horário ou anti-horário. - - Após acionado o “JOYSTICK” a máquina irá executar o reparo da rosca, se houver »*"hêcessidade, altere os corretores da ferramenta e repita o procedimento. OBSERVAÇÃO: Não é necessário repetir o sincronismo até que se retire a peça da placa. T46205D Programação e Operação - Linha CENTUR 80/180 1.0 - CNC Siemens 840D SL 145
