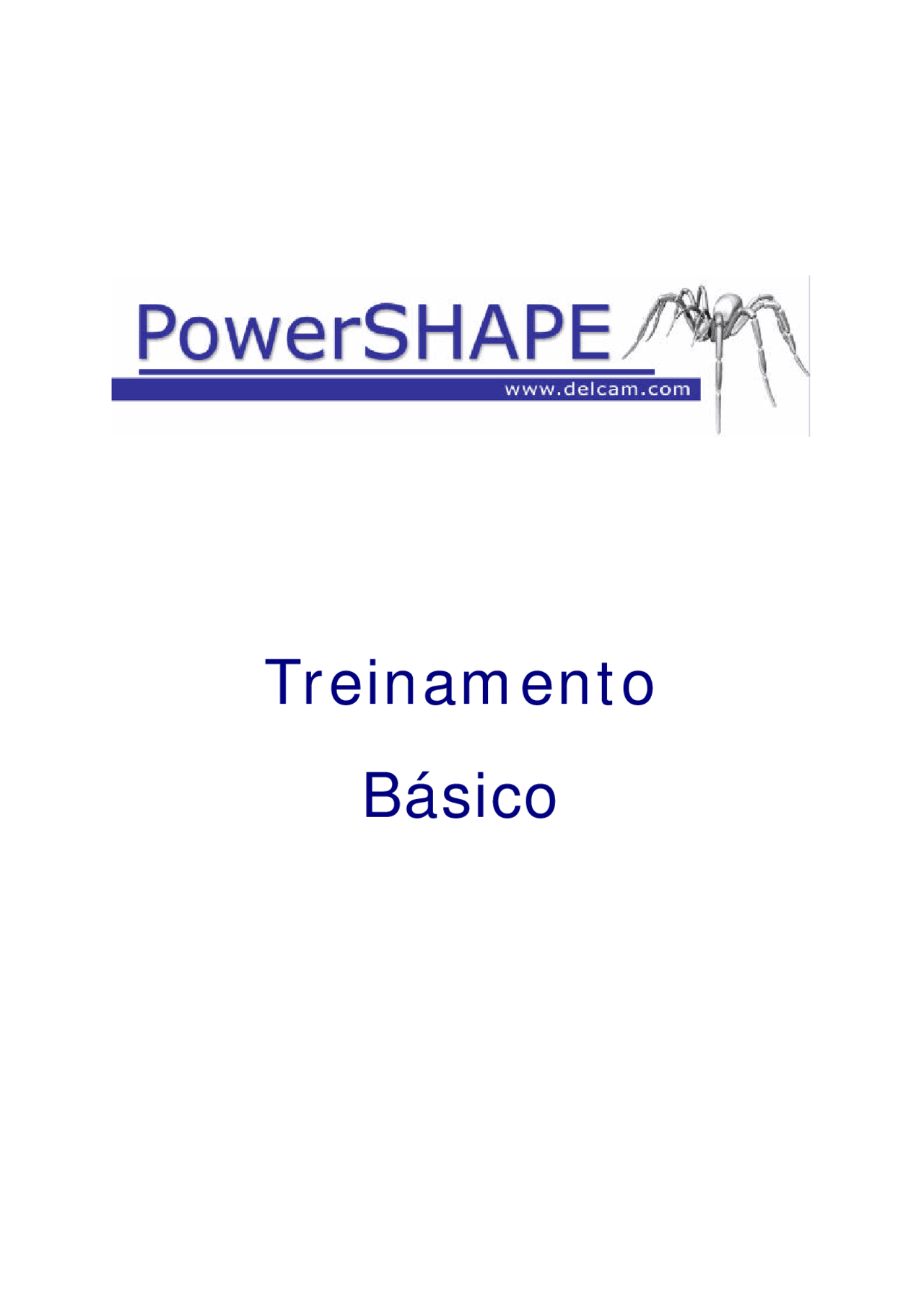

Treinamento

Básico

Departamento de Treinamento Seacam Comércio e Indústria Ltda. Telefone: (+5511) 5575-

Conteúdo PowerSHAPE

PowerSHAPE 1. Introdução

1. Introdução

Introdução ao PowerSHAPE

O PowerSHAPE é um pacote de Modelamento, que é compreendido de um Módulo principal , que cobre todas as funcionalidades básicas e muitos outros módulos específicos; PS-Draft (para geração de desenhos detalhados), PS-Mold (para geração de ferramentas molde), PS-Moldmaker (uma nova abordagem no projeto de moldes), PS- Electrode (um assistente para geração de Eletrodo a partir de um modelo sólido), PS- Assembly (geração de montagens de modelos sólidos) e PS-Render (produz uma imagem de alta qualidade).

Para executar o PowerSHAPE, clique duplo no ícone do PowerSHAPE. Uma vez aberto, a tela parece como mostrado.

O PowerSHAPE automaticamente carrega um novo modelo para ser trabalhado. Este modelo pode ser salvo com um nome novo ou fechado e então um outro modelo salvo pode ser aberto para se trabalhar. O PowerSHAPE tem a habilidade de ter muitos modelos abertos e informações podem ser copiadas de um para outro.

PowerSHAPE 1. Introdução

A seguir são os seletores de nível e cor, o ícone de camadas (folhas de papel) nomeia um nível, o próximo ícone de selecionar move os itens selecionados para um nível e o último altera a cor do item selecionado a partir de uma lista.

Os próximos ícones ligam a outros Produtos, que são P S-Assembly , PS-Draft , PowerMILL e CopyCAD.

Selecionando o ícone do PS-Assembly modifica todos os ícones no PowerSHAPE para refletirem as funcionalidades do PS-Assembly. Selecionando o ícone do PS-Draft modifica todos os ícones no PowerSHAPE para refletirem as funcionalidades do PS-Draft. Para voltar ao PowerSHAPE, selecione o ícone novamente. Com um modelo selecionado o ícone do PowerMILL abre o PowerMILL com o modelo carregado.Com informação selecionada o ícone do CopyCAD abrirá o CopyCAD com os itens selecionados carregados nele.

O ícone Informação fornece detalhes sobre os objetos selecionados.

Os ícones de criação são Selecionar, Plano de trabalho, Ponto, Linha, Arco, Curva, Superfície e Sólido.

O último ícone contém uma lista de opções para cada tipo de criação. Estas alterações dependem de qual opção é selecionada.

Selecione o ícone do menu de criação de linha.

O menu de opções a direita agora contém as seguintes opções do comando linha clicando-se na seta para baixo. Quando estes são selecionados eles são colocados no alto do menu para uma rápida seleção quando o modo linha é selecionado novamente.

Na parte inferior da tela estão o Seletor de Plano de trabalho , o seletor do Plano Principal , o botão da grade, a posição do cursor, o menu de posicionamento, a calculadora, o conector com braço, a tolerância e a área de entrada da posição XYZ.

1. Introdução PowerSHAPE

Barras de Ferramentas

Todas as Barras de Ferramentas, como as Barra de vistas, podem ser ligadas e desligadas utilizando a opção Mostrar? e então selecionando a Barra de Ferramentas ou Janela no menu de opções Ferramentas.

Opções do PowerSHAPE

A página Ferramentas? Opções permite que você configure o PowerSHAPE e altere as definições.

Existem quatro Opções principais: Objetos (linhas, arcos, etc.), Drafting (usado no PS- Draft) Troca de dados (para importar e exportar) e Opções do Assembly (para montagens de Sólidos). Campos mostrados em texto azul são armazenados no registro (definições padrão do PowerSHAPE) e campos mostrados em texto preto são armazenados com o modelo.

1. Introdução PowerSHAPE

Botões do Mouse

Cada um dos três Botões do Mouse realiza uma operação diferente no PowerSHAPE. Usando as teclas ALT, Ctrl ou Shift, tais operações podem ser executadas como explicado a seguir.

Botão esquerdo do mouse (1): Escolhendo e selecionando

Este botão é usado para selecionar itens dos menus de opções, entrar e selecionar partes do modelo.

Botão do meio (2) do mouse ou roda: Dinâmicas

Zoom : - Mantenha pressionada a tecla CTRL e este botão e mova o mouse para cima e para baixo na tela para aproximar e afastar a vista. Pressione as teclas CRTL e Shift e este botão para selecionar uma área com uma caixa e aproximar esta. Arraste : - Pressione a tecla SHIFT com este botão e mova o mouse na direção que você desejar ver. Rotação : Pressione este botão e mova a mouse. Uma esfera de rolagem indica o centro de rotação bem como os eixos de orientação de vista no canto inferior esquerdo da tela. Se a rotação da vista estiver ativada a vista será rotacionada até que você clique novamente.

A roda pode ser usada para rolar o texto, se seu mouse possui uma roda.

Botão 3 do mouse: Menus Especiais

Quando este botão é pressionado, traz consigo um menu baseado onde o mouse está posicionado. Caso não exista seleção, o menu de Vista aparece. Se uma linha está selecionada, por exemplo, então o menu Linha aparecerá.

PowerSHAPE 1. Introdução

Exercício 1: Controles dinâmicos do mouse.

Para este exercício você abrirá um modelo armazenado e então mudará as vistas, usando as opções dinâmicas.

Clique em Arquivo , e selecione a opção Abrir.

A partir da lista que aparecerá selecione o modelo GOLF_FIN.

Quando um modelo é aberto este é mostrado na Vista de topo +Z.

A barra de ferramentas vista, no lado direito da janela do PowerSHAPE, pode ser dividida em 3 áreas principais, vistas padrões , dinâmicas e sombreamento.

Vistas padrões

Os primeiros 12 ícones contem as vistas padrões, ou olhando no eixo ou na direção que o eixo aponta, dependendo da orientação sob Plano de trabalho ativo ou Universal. Quando o ícone é pressionado o modelo é mostrado naquela orientação.

Direita - Visualizando o modelo no Eixo X

Frontal - Visualizando o modelo ao longo do eixo Y.

Superior - Visualizando o modelo no Eixo Z

Esquerda - Visualizando o modelo ao longo do Eixo X

Fundo - Visualizando o modelo no eixo Y

Inferior - Visualizando o modelo ao longo do Eixo Z

ISO 1 - Exibe a vista isométrica padrão

ISO 2 - exibe a vista isométrica rotacionada em 90 graus em torno do Eixo Z.

ISO 3 - exibe a vista isométrica rotacionada em 180 graus em torno do Eixo Z.

ISO 4 - exibe a vista isométrica rotacionada em 270 graus em torno do Eixo Z.

Divide a vista mostrando a frontal, superior, lateral e isométrica usando projeção no 3º^ diedro.

Divide a vista mostrando a frontal, superior, lateral e isométrica usando projeção no 1º diedro.

Selecione estes ícones de vista padrão em seqüência.

PowerSHAPE 1. Introdução

Opções de Exibição do Modelo

Os últimos ícones controlam como o modelo é exibido.

Seccionamento dinâmico - mova o indicador para passear pelo modelo sombreado.

Sombreamento de Suavidade - modelo com efeito laminado para mostrar sua suavidade.

Sombreamento de Contra-Saída - exibe o modelo em vermelho onde ocorre Contra- Saída, caso contrário verde.

Sombreamento de Raio Mínimo - mostra áreas em vermelho onde o raio é abaixo do especificado.

Vista de modelo de arames - mostra o modelo como se fosse feito de arames.

Vista sombreada - Mostra modelo como se fosse feito de um material sólido.

Vistas transparentes - Mostra o modelo como se fosse transparente.

Vista de arames sombreada - modelo como sólido e também os arames aparentes.

Ocultar linhas sobrepostas - Mostra o modelo em arames, mas sem os arames internos.

Renderizar vista - Mostra a vista Renderizada, mas esta deve estar sombreada antes.

Alternar material interno - Mostra ou não o material interno em vermelho ao sombrear.

Sombreamento Aprimorado - Mostra superfície no modo de sombreamento aprimorado (ambiente refletido, etc).

Cursor inteligente – Torna cursor inteligente Ligado ou Desligado.

Modelos do PowerSHAPE

Modelos do PowerSHAPE podem conter uma variedade de itens, que são divididos em três tipos principais, Modelo de Arames, Superfícies e Sólidos.

Modelo de arames no PowerSHAPE

Os itens do modelo de arame incluem arcos, curvas, pontos, textos, dimensões e etc. Isto pode ser em 2D ou 3D e são necessários para o Drafting na adição de vários tipos de superfícies ou sólidos.

Superfícies no PowerSHAPE

Superfícies são geradas a partir de modelos de arames, criados diretamente como padrões de formas primitivas, ou pela conversão a partir do modelo sólido. Uma superfície é uma malha de arames. Um modelo 3D criado como superfície comporta-se como uma menu oculto.

1. Introdução PowerSHAPE

Sólidos no PowerSHAPE

Sólidos são gerados diretamente a partir de modelos de arames, criados diretamente como os padrões de formas primitivas, ou a conversão de uma seleção de superfícies. Um modelo 3D criado como um sólido torna-se fechado.

Atalhos utilizados no Teclado

Para acelerar a execução do PowerSHAPE existe uma variedade de atalhos no teclado. Usando estes atalhos fica mais fácil se familiarizar com o PowerSHAPE é mais fácil que clicar na estrutura do software.

Abaixo está uma tabela dos atalhos mais usados no PowerShape.

CTRL + Numlock + Keypad 0 - 9 Vistas Diferentes ALT + Left mouse button Criar Curvas Compostas CTRL + ALT + D Diâmetro Símbolo CTRL + ALT + S Símbolos de Grau CTRL + ALT + P Símbolo +/- CTRL A Selecionar Tudo CTRL C Copiar CTRL E Colar Especial CTRL J Ocultar Selecionado CTRL K Ocultar Exceto CTRL L Mostrar CTRL R Atualizar CTRL V Colar CTRL Z Desfazer F1 Ajuda F2 Modelos de Arames F3 Visualizar F4 Visualizar Sombreamento Transparente F5 Último Zoom F6 Zoom Completo ESC Cancelar Geral Múltiplo ESC Parar Programa

Atalhos do teclado Funções do

PowerSHAPE

2. Gerando Modelos de Arames PowerSHAPE

Na Barra de Ferramentas Principal Selecione o ícone de Linha , e tenha

certeza de que o ícone Linha única esteja no sub-menu (a flecha para

baixo mostra o sub-menu).

Insira o Valor 0 na caixa de Entrada de Comando para a área inferior

direita do gráfico e pressione Voltar.

O valor 0 é a coordenada X para o início da linha e como os outros dados não foram inseridos o PowerSHAPE assume 0 para ambas as coordenadas Y e Z.

Insira os valores de 0 40 na caixa de Comando e pressione Voltar.

Uma linha única será criada a partir do xyz 0 para y 40. Uma linha contínua agora pode ser criada.

Na barra de Ferramentas Principal, a partir do ícone de Linha , selecione

a opção Linhas Contínuas.

Use o mouse para posicionar o cursor sobre o ponto inicial da linha

existente ( xyz 0 ) e quando o texto Fim é mostrado click com o botão

direito do mouse para pegar o ponto inicial da nova linha.

Insira o valor 60 (na caixa de Entrada de Comando ) seguido pelo Voltar.

Insira os valores 40 40 seguido pelo Voltar (que irá continuar a criação da

malha incrementalmente baseado na última coordenada inserida).

Insira os valores –25 25 seguido pelo Voltar para continuar a malha de

linhas perpendicularmente para o último ponto inserido.

PowerSHAPE 2. Gerando modelos de arames

Cancele a Linha inserida com o botão direito do mouse clicando

em uma área vazia da parte gráfica ou clicando com o botão

esquerdo no ícone Selecionar.

Para providenciar a posição correta do centro do arco a última linha precisa ser modificada para o comprimento correto.

Usando o botão esquerdo do mouse rapidamente clique na linha para

abrir o menu Editor de Linhas e modifique o comprimento para 30 e

Aceite.

Note que o menu acima providência um alcance compreensivo das opções para modificações de linhas. se qualquer entidade do PowerSHAPE é duplamente clicada rapidamente com o botão esquerdo do mouse o editor relevante aparecerá como um Menu ou como uma Barra de Ferramentas.

Olhe com calma para a parte superior do menu e veja que as outras

opções estão disponíveis para edição da linha.

Criar um arco completo (círculo)

Na Barra de Ferramentas Principal Selecione o ícone de Arco , e

garante que o ícone de Criar arco completo esteja selecionado no sub-

menu.

Insira o valor r 15 na caixa de Entrada de Comando na área inferior

direita do gráfico e pressione Enter. Isto irá temporariamente mudar o raio

padrão para (20).

PowerSHAPE 2. Gerando modelos de arames

Criar um arco ajustado

Selecione o ícone de Arco e tenha cer teza de que o Criar um arco

ajustado esteja selecionado.

Use o mouse para mover o cursor ao longo do arco de Raio 30 - e Clique

no arco somente quando a Tangente é mostrada para definir o primeiro

ponto.

Repita a última instrução desta vez clicando no círculo de Raio 15 - para

definir o segundo ponto (nota ; o clique nas posições serão influenciados

pela forma inicial do arco de ajuste ).

O 3º ponto será definido pele especificação o raio requerido. Esta é a

melhor maneira de digitar o valor 60 no seguinte menu (Ele também pode

ser obtido dinamicamente arrastando-se o arco para a posição até que o

raio correto é exibido).

A guia Próxima solução permite ao usuário variar através de todas as

possíveis combinações de tangência para especificar o raio (até que o

menu seja fechado (OK) este menu não fica mais disponível para esta

curva). Tente até conseguir a geometria correta mostrada abaixo

(novamente) e pressione OK.

Arco Ajustado providência todas as combinações possíveis de arco passando através de 3 pontos definidos.

2. Gerando Modelos de Arames PowerSHAPE

Criar arco de concordância

Selecione o ícone de Arco e garanta a Criação de um arco de

concordância esteja selecionado.

Insira o valor r 10 na caixa de Entrada de Comando para a área gráfica

inferior direita e pressione voltar (Isto irá mudar o valor padrão para o

raio do fillet para 10).

Clique através da linha correndo a partir de 0 até y40 (1ª concordância

do item) para definir a primeira tangência.

Clique ao longo do lado esquerdo do círculo de raio 15 (Concordância

do 2º Item) para definir a 2ª tangência (Note que a geometria adjacente é

automaticamente trimada para voltar à concordância).

O próximo estágio é criar uma curva composta em torno do contorno requerido conforme o mostrado no desenho original. Isto pode ser ativado e controlado em uma variedade de maneiras na barra de ferramentas de Criar Curva Composta. Se o usuário preferir qualquer modelo de arames pode ser apagado ou trimado usando ferramentas a partir da barra de ferramentas do Editor (Isto será visto depois nas próximas seções).
